Description générale

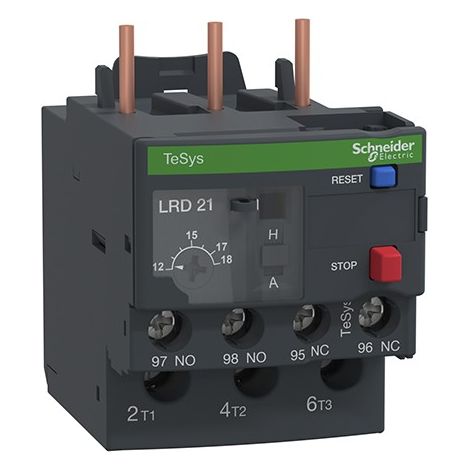

Le relais thermique TeSys LRD21 de Schneider Electric est conçu pour protéger les moteurs de 7,5 kW à 400 V. Il offre une plage de contrôle thermique réglable de 12 à 18 A et une classe de déclenchement de 10 A, garantissant une protection efficace contre les surcharges et les déséquilibres de phase.Spécifications techniques
- Tension assignée d'emploi [Ue] : 690 V AC
- Plage de courant ajustable : 12...18 A
- Classe de déclenchement : classe 10A
- Fréquence du réseau : 0...400 Hz
- Courant thermique conventionnel dans l'air [Ith] : 5 A par circuit de signalisation
- Dimensions : Hauteur 66 mm, Largeur 45 mm, Profondeur 70 mm
- Poids : 0,124 kg
Compatibilité et accessoires
- Compatible avec les contacteurs TeSys LC1D18, LC1D25, LC1D32 et LC1D38
- Support de montage : Plaque avec accessoires spécifiques, Rail avec accessoires spécifiques, Sous le contacteur
Installation
- Montage direct sur les bornes inférieures d'un contacteur TeSys
Utilisation
- Protection des moteurs contre les surcharges thermiques
- Fonction de réinitialisation automatique et manuelle
- Indicateur mécanique de déclenchement
Autres informations
- Fusible associé : 4 A gG pour le circuit de signalisation
- Étanchéité climatique : conforme à la norme IACS E10
- Degré de protection : IP20 selon IEC 60529
- Température ambiante de fonctionnement : -20...60 °C
- Température de stockage : -60/+70 °C
