Description générale

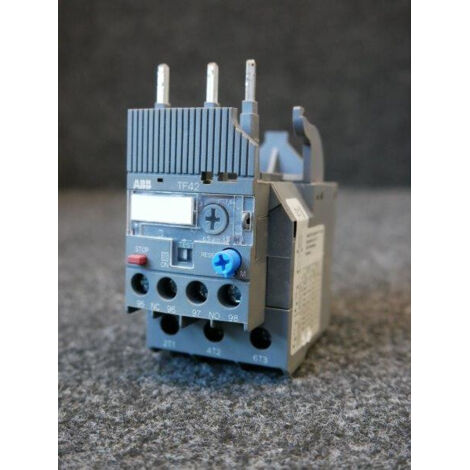

Le relais de surcharge thermique ABB série TF42 est un dispositif de protection électromécanique conçu pour assurer la sécurité des moteurs en cas de surcharge ou de défaillance de phase. Il est particulièrement adapté pour une utilisation dans des environnements variés grâce à sa large plage de température de fonctionnement et à sa robustesse.Spécifications techniques
- Tension nominale de fonctionnement circuit auxiliaire : 600 Vac/dc
- Tension nominale de fonctionnement circuit principal : 690 Vac / 600 Vdc
- Courant nominal de fonctionnement (Ie) : 7,6 A
- Fréquence nominale : 50 Hz / 60 Hz
- Tension assignée de tenue aux chocs (Uimp) : 6 kV
- Tension d'isolation nominale (Ui) : 690 V
- Plage de réglage : 5,7...7,6 A
- Degré de protection : IP20
- Degré de pollution : 3
- Température ambiante en fonctionnement : -25...+60 °C
- Température ambiante en stockage : -50...+80 °C
- Poids net : 0,13 kg
- Dimensions : Largeur 45 mm, Hauteur 88,3 mm, Profondeur 70,5 mm
Compatibilité et accessoires
- Sections des câbles des circuits auxiliaires : Flexible avec embout 1/2x0.75 mm² à 4 mm²
- Couple de serrage : Circuit auxiliaire 1,5 Nm, Circuit principal 1,5...2,5 Nm
- Tournevis recommandé : Pozidriv 2
Installation
Le relais doit être installé conformément aux instructions du fabricant, en veillant à respecter les couples de serrage recommandés et les sections de câbles appropriées pour garantir un fonctionnement optimal.
Utilisation
Ce relais est utilisé pour protéger les moteurs contre les surcharges et les pertes de phase, assurant ainsi une protection fiable dans divers environnements industriels.
Autres informations
- Résistance aux chocs selon la norme IEC 60068-2-27 : 11 ms, Impulsion 25g
- Altitude maximale admissible de fonctionnement : 2000 m
- Résistance aux vibrations selon la norme IEC 60068-2-6 : 5g / 3...150 Hz
