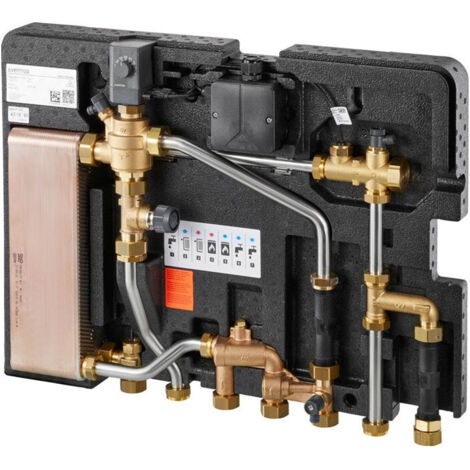

OVENTROP Station d'appartement électronique Regudis W-HTE Plage de puissance 3, 25 l/min, échangeur de chaleur brasé au cuivre, 1344032

OVENTROP Station d',appartement électronique Regudis W-HTE Plage de puissance 3, 25 l/min, échangeur de chaleur brasé au cuivre, 1344032

La station d',appartement Regudis W-HTE avec régulation électronique prémontée en usine et échangeur de chaleur à plaques en acier inoxydable brasé au cuivre permet l',alimentation efficace en énergie et hygiénique d',un appartement en eau potable chaude et froide ainsi qu',en eau de chauffage. Monté sur une coque inférieure à isolation thermique, pour montage mural encastré ou apparent. Tuyaux en acier inoxydable 1.4404, robinetterie en laiton. Une isolation thermique optionnelle réduit la déperdition de chaleur et empêche le réchauffement de l',eau froide en séparant les conduites d',eau chaude des conduites d',eau froide. Les éléments enfichables intégrés dans la coque supérieure d',isolation permettent de ménager des évidements pour les compteurs d',eau, les compteurs de chaleur ainsi que l',échangeur de chaleur, afin de garantir un refroidissement rapide de l',échangeur de chaleur après un puisage. Avec l',isolation thermique optionnelle, la profondeur d',encastrement de 110 mm n',est pas dépassée. Toutes les pièces en contact avec le fluide du côté de l',eau potable sont en laiton, en acier inoxydable 1.4401 et 1.4404 et en matières plastiques agréées pour l',eau potable. La station permet, grâce à une disposition asymétrique des plaques en acier inoxydable de l',échangeur de chaleur ainsi qu',à une construction de la station optimisée en termes de perte de pression, un fonctionnement particulièrement efficace et permet des débits d',eau chaude de 20 à 30 l/min (plage de puissance 3) avec des élévations de température de 0 à 15 K (selon la procédure de test SPF). Ainsi, les performances de secouage et les élévations de température peuvent être adaptées individuellement aux paramètres de l',installation existante. En raison des faibles élévations de température, la station est particulièrement adaptée au fonctionnement dans les systèmes à basse température. La régulation électronique adaptative s',adapte automatiquement aux conditions de fonctionnement dans l',ensemble du système. La température de l',eau potable réglée est régulée de manière constante, indépendamment des températures du système, des rapports de perte de pression et des quantités de puisage nécessaires. Grâce à une commutation prioritaire commandée en fonction des besoins de la vanne de régulation multifonctionnelle, une distribution intelligente de l',énergie pour le chauffage de l',eau potable ainsi que pour l',alimentation en chaleur d',une unité d',habitation est garantie. En mode chauffage, la régulation de pression différentielle intégrée de la vanne de régulation assure une répartition efficace de la chaleur entre les stations. Un équilibrage hydraulique dans le réseau de tuyauterie vers la station est donc superflu. En cas de panne de courant, un mode Failsafe est activé. En mode Failsafe, le servomoteur ferme la vanne de régulation afin d',empêcher un réchauffement incontrôlé de l',eau potable. Une LED d',état indique l',état de fonctionnement actuel de la station. La station de base Regudis W-HTE peut être complétée individuellement de manière rapide grâce à un concept de montage modulaire Plug and Play par les fonctions suivantes : circuit de chauffage mélangé (module de régulation de la température de départ) alimentation simultanée d',un circuit de chauffage direct et d',un circuit de chauffage mélangé (pièce de raccordement du circuit de chauffage) circulation de l',eau potable (module de circulation de l',eau potable) chauffage électrique d',appoint de l',eau potable (module de chauffe-eau instantané) séparation du système du circuit de chauffage côté logement du circuit de chauffage côté bâtiment (module de séparation du circuit de chauffage Duo) La station d',appartement Regudis W-HTE se compose des composants suivants : Boîte de raccordement pour l',alimentation électrique, alimentation en tension 230 V AC, courant nominal 50 mA, tension de sortie 5 V DC, courant de sortie nominal 1200 mA, type de protection IP 65, classe de protection II, catégorie de surtension III, température ambiante 0 à 60 C Servomoteur avec régulation intégrée de la température de l',eau potable 40-70 C, température ambiante max. 0 à 60 C, puissance absorbée 0,15 à 3 W, type de protection IP 54, tension d',entrée 5 V DC Capteur de débit volumique (permet la détection du débit volumique à partir de 1 l/min) Vanne de purge dans le circuit de chauffage Vanne de régulation multifonctionnelle pour grands débits avec vanne de régulation de pression différentielle intégrée et commutation prioritaire commandée en fonction des besoins pour la préparation d',eau chaude Robinet de vidange dans le circuit de chauffage Vanne de zone pour la régulation du circuit de chauffage Robinet de vidange dans le circuit de chauffage avec filtre à impuretés Echangeur de chaleur à plaques en acier inoxydable brasé au cuivre 1.4401/1.4404 Capteur de température pour eau chaude PT1000 Possibilité de raccordement du module de circulation d',eau potable G 1 Raccord pour compteur de chaleur G 3/4, 110 mm Raccord pour compteur d',eau G 3/4, 110 mm Raccord pour régulateur de maintien de température M 22 x 1 Insert de filtre dans le départ chauffage Raccord dans le départ chauffage pour capteur de température du compteur de chaleur M 10 x 1,0 Mise en service de l',installation sur demande Caractéristiques techniques Eau potable : Puissance ECS Echangeur de chaleur : 55-84 kW (plage de puissance 3) à 50-65 C primaire, et 10 C/50 C secondaire Débit : 20-30 l/min (selon la procédure de test SPF) Perte de pression Secondaire : 300-650 mbar (sans KWZ) Caractéristiques techniques Chauffage : Puissance de chauffage 14kW, delta T 20 K Max. 600 l/h max. Pression différentielle 2,0 bar min. Pression différentielle 150 mbar Perte de pression Primaire : 150-250 mbar (sans WMZ) Généralités : Pression de service max. : 10 bar Tmax (primaire) : 90 C Température ambiante : 2 à 35 C LxHxP (sans robinets à tournant sphérique) : 600 x 455 x 110 mm Entraxe des raccordements : 65 mm Entraxe par rapport au mur : 26,5 mm Poids : 10,2 kg Accessoires complets : Module de régulation de la température de départ pour chauffages de surface, pièce de raccordement du circuit de chauffage, module de circulation d',eau potable, module de chauffe-eau instantané, module de séparation du circuit de chauffage Duo, coque supérieure d',isolation thermique, régulateur de maintien de température, pont de rinçage et de montage, étrier de mise à la terre, kits de raccordement et d',arrêt, armoires d',encastrement, armoires apparentes, cadre de révision, capot apparent exclusif Regubox
