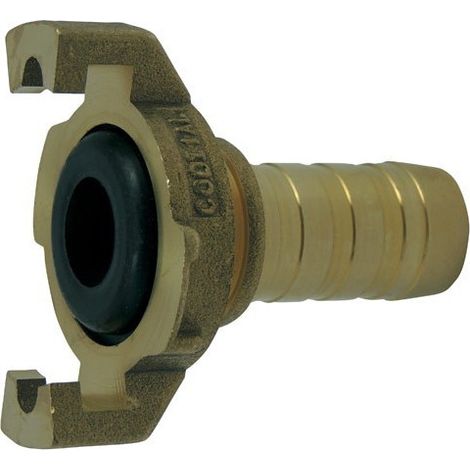

Raccord Express à queue cannelée usinée à collerette avec joint Ø 22mm

Le Raccord Express à queue cannelée usinée à collerette avec joint Ezfitt (Référence : 510) représente l'excellence de la raccorderie professionnelle française. Ce raccord série lourde, conçu selon la norme NF E29-573, garantit une compatibilité parfaite avec tous les raccords Express de même norme. Sa fabrication en laiton matricé et sa conception technique avancée en font un choix privilégié pour les installations industrielles, agricoles et de maintenance exigeant fiabilité et durabilité.

Applications et domaines d'utilisation

Ce raccord Express trouve sa place dans de nombreuses applications professionnelles où la robustesse et l'étanchéité sont primordiales. Il convient parfaitement aux réseaux d'eau industrielle, aux systèmes de distribution d'air comprimé dans les ateliers et usines, ainsi qu'aux installations agricoles pour l'irrigation et l'abreuvement du bétail.

Les professionnels de la maintenance apprécient particulièrement sa facilité de montage et sa compatibilité avec l'ensemble des raccords Express normes françaises. Dans le secteur du bâtiment, il s'avère indispensable pour les connexions temporaires de chantier, les raccordements de compresseurs mobiles et les systèmes de nettoyage haute pression. Sa conception à collerette permet un montage sécurisé sur tous types de tuyaux souples, garantissant une étanchéité parfaite jusqu'à 10 bars.

Caractéristiques techniques et innovation

La conception selon la norme NF E29-573 avec entre-griffes de 41 mm assure une compatibilité universelle avec tous les raccords Express de la même famille. Le laiton matricé utilisé pour sa fabrication offre une résistance exceptionnelle à la corrosion et aux contraintes mécaniques, garantissant une longévité remarquable même dans les environnements les plus exigeants.

La queue cannelée usinée avec précision permet un accrochage optimal du tuyau, évitant tout risque de déconnexion accidentelle sous pression. Le joint type A à lèvre en NBR (nitrite butadiène rubber) intégré assure une étanchéité parfaite avec un passage de diamètre 15 mm. Cette conception technique permet de supporter des pressions jusqu'à 10 bars tout en conservant une flexibilité d'utilisation dans une plage de température de -10°C à +70°C.

La collerette intégrée constitue un élément clé de sécurité, permettant l'utilisation du collier de serrage référence 515/151 pour un montage définitif et sécurisé.

Installation et mise en œuvre

L'installation du raccord Express 510 s'effectue en quelques étapes simples grâce à sa conception optimisée. Commencez par vérifier la propreté du tuyau et effectuer une coupe droite et nette de celui-ci. La queue cannelée doit être insérée complètement dans le tuyau jusqu'à buter contre la collerette.

Pour assurer une étanchéité optimale, positionnez le collier de serrage 515/151 sur le tuyau avant l'insertion de la queue cannelée, puis serrez-le fermement contre la collerette. Cette méthode de montage garantit une tenue mécanique exceptionnelle même sous forte pression. Le joint NBR étant pré-monté, aucune manipulation supplémentaire n'est nécessaire pour assurer l'étanchéité.

Pour l'entretien, un contrôle périodique de l'état du joint est recommandé, particulièrement dans les applications où les cycles de pression sont fréquents. Le démontage s'effectue simplement en dessérrant le collier et en retirant le tuyau de la queue cannelée.

Conseils d'expert et optimisation

Pour maximiser les performances de votre installation, associez systématiquement ce raccord au collier de serrage référence 515/151 spécialement conçu pour sa collerette. Cette combinaison garantit une sécurité maximale et évite tout risque de déconnexion sous pression.

Dans les installations soumises à des variations thermiques importantes, prévoyez un léger jeu de dilatation pour éviter les contraintes excessives sur les raccords. Pour les applications d'air comprimé, pensez à installer un séparateur d'huile en amont pour préserver la longévité du joint NBR.

Les professionnels expérimentés recommandent de constituer un stock de raccords de rechange pour les installations critiques, permettant une maintenance préventive efficace. Dans les environnements corrosifs, bien que le laiton offre une excellente résistance, un contrôle visuel régulier permet d'anticiper tout remplacement nécessaire.

Astuce d'installation : utilisez un lubrifiant compatible (glycérine ou savon neutre) sur la queue cannelée pour faciliter l'insertion dans les tuyaux rigides, tout en veillant à ne pas contaminer le joint d'étanchéité.

Caractéristiques techniques
