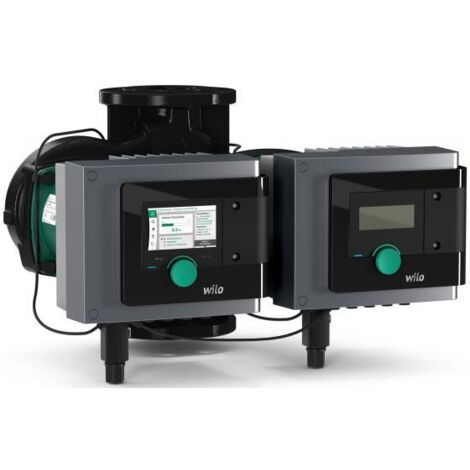

Wilo Pompe double Smart à rotor noyé Stratos MAXO-D 50/0,5-12 PN 6/10, 2186232

Wilo Pompe double Smart à rotor noyé Stratos MAXO-D 50/0,5-12 PN 6/10, 2186232

Données hydrauliques

• Indice d',efficacité énergétique (IEE): 0.17
• Pression de service maximale PN: 10 bar
• Hauteur de refoulement max. H max: 12,0 m
• Débit max hr Q max hr: 34,0 m³/h
• Débit volumique max add Q max add: 53,0 m³/h
• Hauteur d',alimentation minimale à 50°C: 5 m
• Hauteur d',alimentation minimale à 95°C: 12 m
• Hauteur d',alimentation minimale à 110°C: 18 m
• Tmin température minimale du fluide: -10 °C
• Température maximale du fluide Tmax: 110 °C
• Température ambiante minimale Tmin: -10 °C
• Température ambiante max. Tmax: 40 °C

Caractéristiques du moteur

• Raccordement au réseau: 1~230 V ±10%, 50/60 Hz
• Courant (min) Imin: 0,2 A
• Courant (max) Imax: 2,46 A
• Vitesse min. nmin: 650 1/min
• Vitesse de rotation max. nmax: 3350 1/min
• Puissance absorbée P1 min: 10 W
• Puissance absorbée P1 max: 560 W
• Émission de parasites: EN 61800-3,2004+A1,2012 / Zone résidentielle (C1)
• Immunité au bruit: EN 61800-3,2004+A1,2012 / Domaine industriel (C2)
• Classe d',isolation: F
• Indice de protection: IPX4D
• Presse-étoupe: 5 x M16x1.5

Dimensions d',encastrement

• Raccord de tuyau côté pression DNd: DN 50
• Raccord de tuyau côté aspiration DNs: DN 50
• Longueur de construction l0: 280 mm

Dimensions et poids

• Dimension de longueur avec emballage: 800 mm
• Longueur L: 280 mm
• Cote de hauteur avec emballage: 394 mm
• Hauteur H: 389 mm
• Dimension de la largeur avec emballage: 600 mm
• Largeur B: 490 mm
• Poids brut env. m: 41,1 kg
• Poids net approx. m: 36,6 kg

Stratos MAXO-D 50/0,5-12 PN 6/10

• Indice d',efficacité énergétique (IEE): 0.17
• Hauteur de refoulement max. H max: 12,0 m
• Hauteur d',alimentation minimale à 50°C: 5 m
• Hauteur d',alimentation minimale à 95°C: 12 m
• Hauteur d',alimentation minimale à 110°C: 18 m
• Puissance absorbée P1 min: 10 W
• Puissance absorbée P1 max: 560 W
• Classe d',isolation: F
• Indice de protection: IPX4D
• Raccord de tuyau côté pression DNd: DN 50
• Raccord de tuyau côté aspiration DNs: DN 50
• Longueur de construction l0: 280 mm

Spécification

Pompe double de circulation intelligente à rotor noyé avec raccord fileté ou à bride, moteur EC avec adaptation électronique intégrée des performances.

Application

Chauffages à eau chaude de tous systèmes, installations de climatisation, circuits de refroidissement fermés, installations de circulation industrielles.

Contenu de la livraison

• Pompe
• 2x connecteur Wilo optimisé
• 4x presse-étoupe M16 x 1,5
• Rondelles pour vis de bride (pour les diamètres nominaux de raccordement DN 32 - DN 65)
• Joints d'étanchéité pour raccordement fileté
• Instructions de montage et d'utilisation

Mise en service en un clic.

Utilisation intuitive : La Wilo-Stratos MAXO séduit par sa configuration guidée par l'application avec l'assistant de réglage, un nouvel écran et le bouton de commande doté de la technologie du bouton vert. Elle assure ainsi une excellente convivialité lors de la mise en service.

• Mise en service en un clic avec réglages d'usine (chauffage - radiateur - Dynamic Adapt plus)
• Assistant de réglage : réglage axé sur l'application de la fonction de pompe (sélection guidée de la bonne fonction de régulation)
• Interface utilisateur explicite avec fonction d'aperçu et préréglages spécifiques à l'application
• Grand écran avec haute résolution et très bonne lisibilité.

Types de régulation innovants pour des systèmes plus efficaces.

L'accent est mis sur les nouveaux modes de régulation intelligents permettant d'augmenter l'efficacité. La Wilo-Stratos MAXO est la pompe présentant le rendement global le plus élevé du marché. L'efficacité maximale est obtenue grâce à des fonctions d'économie d'énergie optimisées et innovantes, telles que Multi-Flow Adaptation et No-Flow Stop, ainsi qu'un très bon EEI ≤ 0,17 à ≤ 0,19 (selon le type). Grâce à l'interaction avec d'autres fonctions de régulation avancées, comme Dynamic Adapt plus, la Wilo-Stratos MAXO assure une efficacité énergétique maximale - avec une utilisation la plus simple possible.

Dynamic Adapt plus

La nouvelle fonction de régulation adapte automatiquement la puissance de refoulement aux besoins hydrauliques, sans qu'il soit nécessaire de régler une valeur prédéfinie. Après la première mise en service, la Wilo-Stratos MAXO sélectionne un point de fonctionnement au milieu de la courbe caractéristique de la pompe. En fonction de l'évolution du débit volumique, de nouveaux points de travail sont réglés. L'objectif de la régulation est de choisir le point de travail de manière à ce que les vannes soient ouvertes au maximum. L'installation peut ainsi fonctionner avec la perte de charge la plus faible possible. L'adaptation aux variations de pression s'effectue de manière entièrement automatique et autonome. Jusqu'à 20 % d'économie d'énergie par rapport à la régulation Δp-v.

Pompe intelligente Premium Wilo-Stratos MAXO-D

Pompe de circulation double à rotor noyé Inline à haute efficacité avec moteur EC et adaptation électronique de la puissance. Utilisable pour l'eau de chauffage, l'eau froide et les mélanges eau/glycol. Indice d'efficacité énergétique (IEE) selon le type de pompe entre ≤ 0,17 et ≤ 0,19.

Modes de régulation :

• Adaptation permanente et automatique de la puissance aux besoins de l'installation sans consigne Wilo-Dynamic Adapt plus (réglage d'usine). Jusqu'à 20 % d'économie d'énergie par rapport au mode de régulation dp-v.
• Température constante (T-const.)
• Température différentielle constante (dT-const.)
• Optimisation du débit selon les besoins de la pompe d'alimentation par mise en réseau et communication avec plusieurs pompes (Multi-Flow Adaptation).
• Débit constant (Q-const.)
• Régulation de la pression différentielle dp-c au niveau d'un point éloigné du réseau de tuyauteries (régulation au point le plus défavorisé)
• Pression différentielle constante (dp-c)
• Pression différentielle variable (dp-v) avec l'option de saisie du point de fonctionnement nominal
• Vitesse constante (n-const.)
• Régulation PID personnalisée

Fonctions :

• Comptage de la quantité de chaleur
• Enregistrement de la quantité de froid
• Arrêt automatique de la pompe en cas de détection de débit nul (No-Flow Stop)
• Commutation entre le mode chauffage et refroidissement (automatique, externe ou manuel)
• Limitation réglable du débit grâce à la fonction QLimit (Q_min. et Q_max.)
• Modes de fonctionnement pompes doubles : marche en parallèle à rendement optimisé pour dp-c et dp-v, mode principal/réserve
• Enregistrement et restauration des réglages configurés de la pompe (3 points de restauration)
• Affichage des messages de défaut/d'avertissement en texte clair avec recommandation d'action corrective
• Fonction de purge pour la purge automatique de la chambre du rotor
• Abaissement nocturne automatique
• Fonction de dégommage automatique et protection intégrale du moteur intégrée
• Détection de fonctionnement à sec

Affichage :

• Type de régulation
• Valeur de consigne
• Débit volumique
• Température
• Consommation électrique
• Consommation électrique
• Influences actives (par exemple, STOP, arrêt sans débit)

Version :

• 2 entrées analogiques configurables : 0-10V, 2-10V, 0-20mA, 4-20mA et PT1000 standard , alimentation en tension avec +24 V DC
• 2 entrées numériques configurables (Ext. OFF, Ext. Min, Ext. Max, Chauffage/Refroidissement, Dérogation manuelle (GTC déconnectée), Verrouillage des commandes (verrouillage des touches et protection de la configuration par télécommande))
• 2 relais de signalisation configurables pour les messages de service et de défaut
• Emplacement pour modules Wilo-CIF avec interfaces pour la gestion technique de bâtiment GTB (accessoires en option : modules CIF Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CANopen)
• Wilo Net comme bus système Wilo pour la communication entre produits Wilo, par ex. Multi-Flow Adaptation , fonctionnement pompe double et Wilo-Smart Gateway
• Sonde de température intégrée
• Mode secours automatique dans des états particuliers (vitesse de pompe définissable) par ex. en cas de panne de la communication de bus ou de valeurs de capteurs
• Écran graphique couleur (4,3 pouces) avec commande via niveau de commande manuelle à bouton unique
• Lecture et réglage des données de fonctionnement, ainsi que, par exemple, création d'un protocole de mise en service via l'interface Bluetooth (sans autre accessoire) à l'aide de l'application Wilo Assistant
• Gestion pour pompes doubles intégrée (les pompes doubles sont précâblées), en cas d'utilisation de 2 pompes simples comme unité de pompe double, liaison via WILO Net
• Point important : Détection de rupture de câble avec signal analogique (en combinaison avec 2-10V ou 4-20mA)
• Installation extérieure possible avec protection contre les intempéries conformément aux instructions d'installation et d'utilisation
• Date et heure préréglées
• Garantie de 5 ans

Contenu de la livraison

• Pompe
• 2x Wilo-Connector optimisé, identique pour toutes les tailles
• 4x presse-étoupe M16 x 1,5
• Rondelles pour vis de bride M12 et M16 (pour les diamètres nominaux de raccordement DN32 à DN65)
• 2x Joints d'étanchéité pour raccordement fileté
• Instructions de montage et d'utilisation compactes

Accessoires optionnels :

• Module CIF : Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
• Sonde d'applique PT 1000 (B) (pour eau chaude sanitaire)
• Sonde PT 1000 (AA) pour montage dans un doigt de gant
• Capteur de pression différentielle
• Point important : Smart-Gateway

🗹Commande intuitive grâce à des réglages guidés par l'application avec l'assistant de réglage, ainsi qu'à la combinaison d'un nouvel écran et d'un bouton de commande avec la technologie du bouton vert.🗹Efficacité énergétique maximale grâce à l'interaction de fonctions optimisées et innovantes d'économie d'énergie (par ex. No-Flow Stop).🗹Efficacité optimale du système grâce à de nouvelles fonctions de régulation intelligentes et innovantes telles que Dynamic Adapt plus, Multi-Flow Adaptation, T-const. et ΔT-const.🗹Interfaces de communication de pointe (par ex. Bluetooth) pour la connexion à des terminaux mobiles ainsi que mise en réseau directe des pompes pour le contrôle multipompes via Wilo Net.🗹Confort maximal lors du montage électrique grâce à l'espace de raccordement clair et généreux ainsi qu'au Wilo-Connector optimisé.

Équipement

• Pour les pompes à bride : Versions de bride Version standard pour les pompes DN 32 à DN 65 : Bride combinée PN 6/10 (bride PN 16 selon EN 1092-2) pour contre-brides PN 6 et PN 16 Version standard pour les pompes DN 80 / DN 100 : Bride PN 6 (conçue PN 16 selon EN 1092-2) pour contre-bride PN 6 Version spéciale pour les pompes DN 32 à DN 100 : Bride PN 16 (selon EN 1092-2) pour contre-bride PN 16
• Version standard pour pompes DN 32 à DN 65 : bride combinée PN 6/10 (bride PN 16 selon EN 1092-2) pour contre-brides PN 6 et PN 16
• Version standard pour pompes DN 80 / DN 100 : Bride PN 6 (conçue PN 16 selon EN 1092-2) pour contre-bride PN 6
• Exécution spéciale pour pompes DN 32 à DN 100 : Bride PN 16 (selon EN 1092-2) pour contre-bride PN 16
• Nombreuses interfaces de communication intégrées et emplacement pour module CIF utilisable en option
• 5 entrées de câble pour le raccordement des interfaces de communication
• Interface Bluetooth
• Écran graphique haute résolution avec bouton vert et 2 boutons
• Espace de bornes convivial
• Capteur de température intégré (version "-R7" : sans)
• Raccordement électrique rapide avec connecteur Wilo optimisé pour l'alimentation en tension
