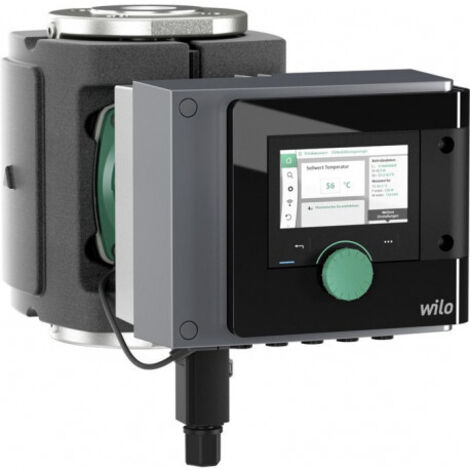

Wilo Circulateur d'eau potable Smart à rotor noyé Stratos MAXO-Z 32/0,5-8, 2186249

Wilo Circulateur d'eau potable Smart à rotor noyé Stratos MAXO-Z 32/0,5-8, 2186249

Données hydrauliques

• Pression de service maximale PN: 10 bar
• Température minimale du fluide dans les applications HVAC Tmin: 0 °C
• Température max. du fluide pour HVAC T: 80 °C
• Température ambiante minimale Tmin: 0 °C
• Température ambiante max. Tmax: 40 °C
• Dureté totale maximale admissible de l',eau: 3,57 mmol/l (20 °dH)

Caractéristiques du moteur

• Indice d',efficacité énergétique (IEE): 0.18
• Raccordement au réseau: 1~230 V, 50/60 Hz
• Puissance nominale du moteur P2: 0,13 kW
• Courant nominal IN: 1,1 A
• Vitesse min. nmin: 750 1/min
• Vitesse de rotation max. nmax: 3550 1/min
• Puissance absorbée P1 min: 7 W
• Puissance absorbée P1 max: 160 W
• Émission de parasites: EN 61800-3,2004+A1,2012 / Zone résidentielle (C1)
• Immunité au bruit: EN 61800-3,2004+A1,2012 / Domaine industriel (C2)
• Réglage de la vitesse de rotation: Convertisseur de fréquence
• Classe d',isolation: F
• Indice de protection moteur: IPX4D
• Protection du moteur: Protection interne contre la surchauffe et la surintensité

Dimensions d',encastrement

• Raccord de tuyau côté aspiration DNs: DN 32
• Raccord de tuyau côté pression DNd: DN 32
• Longueur de construction l0: 220 mm

Dimensions et poids

• Dimension de longueur avec emballage: 800 mm
• Longueur L: 345 mm
• Cote de hauteur avec emballage: 394 mm
• Hauteur H: 220 mm
• Dimension de la largeur avec emballage: 600 mm
• Largeur B: 212 mm
• Poids brut env. m: 15,2 kg
• Poids net approx. m: 10,7 kg

Stratos MAXO-Z 32/0,5-8

• Indice d',efficacité énergétique (IEE): 0.18
• Puissance nominale du moteur P2: 0,13 kW
• Puissance absorbée P1 min: 7 W
• Puissance absorbée P1 max: 160 W
• Classe d',isolation: F
• Indice de protection moteur: IPX4D
• Raccord de tuyau côté aspiration DNs: DN 32
• Raccord de tuyau côté pression DNd: DN 32
• Longueur de construction l0: 220 mm

Spécification

Circulateur intelligent à rotor noyé avec raccord fileté ou à bride, moteur EC avec adaptation électronique intégrée de la puissance

Application

Systèmes de circulation d'eau potable de tous types, chauffages à eau chaude de tous systèmes, systèmes de climatisation, circuits de refroidissement fermés, installations de circulation industrielles

Contenu de la livraison

• Pompe
• Connecteur Wilo optimisé
• 2x presse-étoupe M16 x 1,5
• Rondelles pour vis de bride (pour les diamètres nominaux de raccordement DN 32 - DN 65)
• Joints inclus en cas de raccordement fileté
• Isolation thermique
• Instructions de montage et d'utilisation

Mise en service en un clic.

Utilisation intuitive : La Wilo-Stratos MAXO séduit par sa configuration guidée par l'application avec l'assistant de réglage, un nouvel écran et le bouton de commande doté de la technologie du bouton vert. Elle assure ainsi une excellente convivialité lors de la mise en service.

• Mise en service en un clic avec réglages d'usine (chauffage - radiateur - Dynamic Adapt plus)
• Assistant de réglage : réglage axé sur l'application de la fonction de pompe (sélection guidée de la bonne fonction de régulation)
• Interface utilisateur explicite avec fonction d'aperçu et préréglages spécifiques à l'application
• Grand écran avec haute résolution et très bonne lisibilité.

Types de régulation innovants pour des systèmes plus efficaces.

L'accent est mis sur les nouveaux modes de régulation intelligents permettant d'augmenter l'efficacité. La Wilo-Stratos MAXO est la pompe présentant le rendement global le plus élevé du marché. L'efficacité maximale est obtenue grâce à des fonctions d'économie d'énergie optimisées et innovantes, telles que Multi-Flow Adaptation et No-Flow Stop, ainsi qu'un très bon EEI ≤ 0,17 à ≤ 0,19 (selon le type). Grâce à l'interaction avec d'autres fonctions de régulation avancées, comme Dynamic Adapt plus, la Wilo-Stratos MAXO assure une efficacité énergétique maximale - avec une utilisation la plus simple possible.

Dynamic Adapt plus

La nouvelle fonction de régulation adapte automatiquement la puissance de refoulement aux besoins hydrauliques, sans qu'il soit nécessaire de régler une valeur prédéfinie. Après la première mise en service, la Wilo-Stratos MAXO sélectionne un point de fonctionnement au milieu de la courbe caractéristique de la pompe. En fonction de l'évolution du débit volumique, de nouveaux points de travail sont réglés. L'objectif de la régulation est de choisir le point de travail de manière à ce que les vannes soient ouvertes au maximum. L'installation peut ainsi fonctionner avec la perte de charge la plus faible possible. L'adaptation aux variations de pression s'effectue de manière entièrement automatique et autonome. Jusqu'à 20 % d'économie d'énergie par rapport à la régulation Δp-v.

Pompe intelligente Premium Wilo-Stratos MAXO-Z

Pompe en ligne à haut rendement à rotor noyé avec moteur EC et adaptation électronique des performances. Utilisable pour l'eau potable ainsi que l'eau de chauffage, l'eau glacée et les mélanges eau/glycol. Indice d'efficacité énergétique (EEI) entre ≤ 0,17 et ≤ 0,19 selon le type de pompe.

Modes de régulation :

• Adaptation permanente et automatique de la puissance aux besoins de l'installation sans consigne Wilo-Dynamic Adapt plus. Jusqu'à 20 % d'économie d'énergie par rapport au mode de régulation dp-v.
• Température constante (T-const., réglage d'usine)
• Température différentielle constante (dT-const.)
• Optimisation du débit selon les besoins de la pompe d'alimentation par mise en réseau et communication avec plusieurs pompes (Multi-Flow Adaptation).
• Débit constant (Q-const.)
• Régulation de la pression différentielle dp-c au niveau d'un point éloigné du réseau de tuyauteries (régulation au point le plus défavorisé)
• Pression différentielle constante (dp-c)
• Pression différentielle variable (dp-v) avec l'option de saisie du point de fonctionnement nominal
• Vitesse constante (n-const.)
• Régulation PID personnalisée

Fonctions :

• Comptage de la quantité de chaleur
• Enregistrement de la quantité de froid
• Arrêt automatique de la pompe en cas de détection de débit nul (No-Flow Stop)
• Commutation entre le mode chauffage et refroidissement (automatique, externe ou manuel)
• Limitation réglable du débit grâce à la fonction QLimit (Q_min. et Q_max.)
• Modes de fonctionnement pompes doubles : marche en parallèle à rendement optimisé pour dp-c et dp-v, mode principal/réserve
• Enregistrement et restauration des réglages configurés de la pompe (3 points de restauration)
• Affichage des messages de défaut/d'avertissement en texte clair avec recommandation d'action corrective
• Fonction de purge pour la purge automatique de la chambre du rotor
• Abaissement nocturne automatique
• Fonction de dégommage automatique et protection intégrale du moteur intégrée
• Détection de fonctionnement à sec
• Détection automatique de la désinfection thermique (pour le bouclage d'eau chaude sanitaire) en combinaison avec une sonde de température séparée

Affichage :

• Type de régulation
• Valeur de consigne
• Débit volumique
• Température
• Consommation électrique
• Consommation électrique
• Influences actives (par exemple, STOP, arrêt sans débit)

Version :

• 2 entrées analogiques configurables : 0-10V, 2-10V, 0-20mA, 4-20mA et PT1000 standard , alimentation en tension avec +24 V DC
• 2 entrées numériques configurables (Ext. OFF, Ext. Min, Ext. Max, Chauffage/Refroidissement, Dérogation manuelle (GTC déconnectée), Verrouillage des commandes (verrouillage des touches et protection de la configuration par télécommande))
• 2 relais de signalisation configurables pour les messages de service et de défaut
• Emplacement pour modules Wilo-CIF avec interfaces pour la gestion technique de bâtiment GTB (accessoires en option : modules CIF Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CAN)
• Wilo Net comme bus système Wilo pour la communication entre produits Wilo, par ex. Multi-Flow Adaptation , fonctionnement pompe double et Wilo-Smart Gateway
• Sonde de température intégrée
• Mode secours automatique dans des états particuliers (vitesse de pompe définissable) par ex. en cas de panne de la communication de bus ou de valeurs de capteurs
• Écran graphique couleur (4,3 pouces) avec commande via niveau de commande manuelle à bouton unique
• Lecture et réglage des données de fonctionnement, ainsi que, par exemple, création d'un protocole de mise en service via l'interface Bluetooth (sans autre accessoire) à l'aide de l'application Wilo Assistant
• Point important : Détection de rupture de câble avec signal analogique (en combinaison avec 2-10V ou 4-20mA)
• Installation extérieure possible avec protection contre les intempéries conformément aux instructions d'installation et d'utilisation
• Date et heure préréglées
• Point important : Coque d'isolation thermique pour applications de chauffage
• Garantie de 5 ans

Contenu de la livraison :

• Pompe
• Connecteur Wilo optimisé
• 2x presse-étoupe M16 x 1,5
• Rondelles pour vis de bride M12 et M16 (pour les diamètres nominaux de raccordement DN32 à DN65)
• 2x Joints d'étanchéité pour raccordement fileté
• Coquille d'isolation thermique
• Instructions de montage et d'utilisation compactes

Accessoires optionnels :

• Isolation contre le froid ClimaForm pour éviter la formation de condensation
• Module CIF : Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CAN
• Sonde d'applique PT 1000 (B) (pour eau chaude sanitaire)
• Sonde PT 1000 (AA) pour montage dans un doigt de gant
• Capteur de pression différentielle
• Point important : Smart-Gateway

🗹Commande intuitive grâce à des réglages guidés par l'application avec l'assistant de réglage, ainsi qu'à la combinaison d'un nouvel écran et d'un bouton de commande avec la technologie du bouton vert.🗹Hygiène maximale de l'eau potable et efficacité énergétique grâce à la nouvelle fonction de régulation intelligente et innovante T-const.🗹Soutien optimal à l'hygiène grâce à la détection de la désinfection thermique.🗹Interfaces de communication de pointe (par ex. Bluetooth) pour la connexion à des terminaux mobiles ainsi que mise en réseau directe des pompes pour le contrôle multipompes via Wilo Net.🗹Confort maximal lors du montage électrique grâce à l'espace de raccordement clair et généreux ainsi qu'au Wilo-Connector optimisé.

Équipement

• Pour les pompes à bride : Versions de bride Version standard pour les pompes DN 32 à DN 65 : Bride combinée PN 6/10 (bride PN 16 selon EN 1092-2) pour contre-brides PN 6 et PN 16 Version standard pour les pompes DN 80 / DN 100 : Bride PN 6 (conçue PN 16 selon EN 1092-2) pour contre-bride PN 6 Version spéciale pour les pompes DN 32 à DN 100 : Bride PN 16 (selon EN 1092-2) pour contre-bride PN 16
• Version standard pour pompes DN 32 à DN 65 : bride combinée PN 6/10 (bride PN 16 selon EN 1092-2) pour contre-brides PN 6 et PN 16
• Version standard pour pompes DN 80 / DN 100 : Bride PN 6 (conçue PN 16 selon EN 1092-2) pour contre-bride PN 6
• Exécution spéciale pour pompes DN 32 à DN 100 : Bride PN 16 (selon EN 1092-2) pour contre-bride PN 16
• Nombreuses interfaces de communication intégrées et emplacement pour module CIF utilisable en option
• 5 entrées de câble pour le raccordement des interfaces de communication
• Interface Bluetooth
• Écran graphique haute résolution avec bouton vert et 2 boutons
• Espace de bornes convivial
• Capteur de température intégré
• Isolation thermique standard pour les applications de chauffage
• Raccordement électrique rapide avec Wilo-Connector optimisé pour l'alimentation électrique
