Description générale

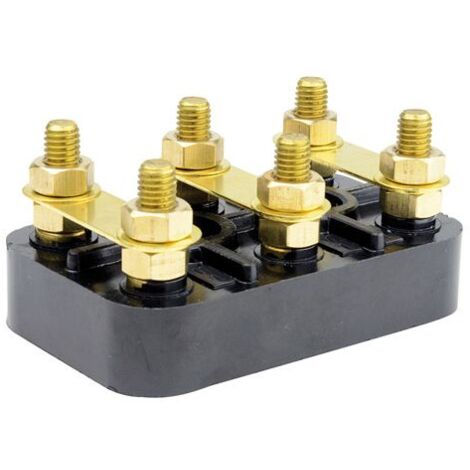

Plaque à bornes de dimensions 56x36 mm, conçue pour les moteurs électriques avec un diamètre de fixation de 5 mm. Cette plaque est fabriquée en bakélite et est équipée de bornes fixes en laiton, ainsi que de barrettes de couplage amovibles. Elle est livrée avec tous les accessoires nécessaires pour une installation facile, y compris des écrous et des rondelles.Spécifications techniques
- Dimensions : 56x36 mm
- Diamètre de fixation : Ø 5 mm
- Tension maximale : 600 V
- Intensité maximale : 25 A
- Classe thermique : F (155°C, échauffement permis 105°C)
Compatibilité et accessoires
- Livrée avec écrous, rondelles et barrettes en laiton
- Autorisée pour câblage en usine ou sur site (normes ANSI / UL 486A-486B)
Installation
- Fixation par deux trous oblongs
- Prévoir un câblage conforme aux spécifications du moteur électrique
Utilisation
Cette plaque à bornes est utilisée pour le raccordement de moteurs asynchrones triphasés. Le stator du moteur comporte trois enroulements identiques qui peuvent être couplés soit en étoile (Y), soit en triangle (∆). Le choix du couplage dépend de la tension du réseau et des indications sur la plaque signalétique du moteur.
