Em Distribution – Plaque à bornes 40x25mm pour moteur électrique – Tension 600V – Intensité 16A – Fixation facile avec écrous et rondelles en laiton - PB116

Produit similaire livré par
Schneider Electric – Sachet de 2 griffes Odace – Section 1.5mm – Configuration raccord rapide – Pour câblage électrique professionnel
Schneider Electric – Sachet de 2 griffes Odace – Section 1.5mm – Configuration raccord rapide – Pour câblage électrique professionnel
9,38 €34
Vendu par EM Distribution

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

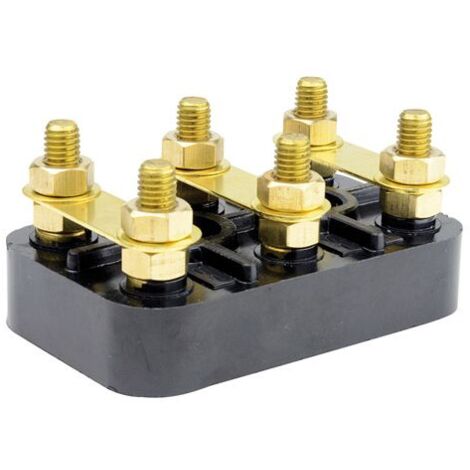

Plaque à bornes de dimensions 40x25mm, conçue pour une utilisation avec des moteurs électriques. Elle est équipée d'un trou oblong pour une fixation facile et est livrée avec des écrous, rondelles et barrettes en laiton. Cette plaque est idéale pour le câblage en usine ou sur site, respectant les normes ANSI / UL 486A-486B.

Spécifications techniques

  • Dimensions : 40x25 mm
  • Diamètre des bornes : Ø 4 mm
  • Tension maximale : 600 V
  • Intensité maximale : 16 A
  • Classe thermique : F (155°C, échauffement permis 105°C)
  • Matériau de la base : bakélite
  • Nombre de bornes fixes : 6 (en laiton)
  • Nombre de barrettes de couplage : 3 (amovibles, en laiton)
  • Accessoires inclus : 12 écrous de fixation, 6 rondelles pour tenue des câbles
  • Fixation : 2 trous oblongs

Installation

La plaque à bornes doit être installée en respectant les indications de câblage fournies. Il est important de choisir le couplage approprié pour le moteur asynchrone triphasé, soit en étoile (Y) soit en triangle (∆), en fonction de la tension de votre réseau et des spécifications du moteur.

Utilisation

Cette plaque à bornes est utilisée pour le raccordement de moteurs électriques, permettant une connexion sécurisée et efficace. Assurez-vous de suivre les recommandations de câblage pour garantir un fonctionnement optimal.

Autres informations

Caractéristiques

  • Marque
    EM DISTRIBUTION
  • Poids
    500 g
  • Intensité courant
    16 A
  • Matières
    Laiton
  • Couleur
    Noir

Questions fréquentes

Ce dispositif supporte une tension maximale de 600 V et une intensité maximale de 16 A.

Pour le câblage d'un moteur asynchrone triphasé, il est important de choisir le couplage approprié, soit en étoile (Y) soit en triangle (∆), en fonction de la tension de votre réseau et des spécifications du moteur.

La base de ce dispositif est en bakélite, tandis que les bornes et les barrettes de couplage sont en laiton.

Réponses générées par IA à partir des informations vendeur
