Em Distribution – Plaque à bornes 50x32mm pour moteur électrique – Tension 600V, Intensité 16A, Ø 4mm, fixation par trous oblongs - PB117

Produit similaire livré par
Schneider Electric – Sachet de 2 griffes Odace – Section 1.5mm – Configuration raccord rapide – Pour câblage électrique professionnel
Schneider Electric – Sachet de 2 griffes Odace – Section 1.5mm – Configuration raccord rapide – Pour câblage électrique professionnel
9,38 €34
Vendu par EM Distribution

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

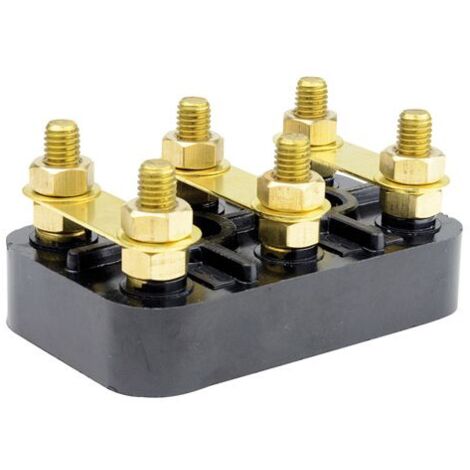

Plaque à bornes de dimensions 50x32mm, conçue pour les moteurs électriques, avec un diamètre de trou de 4mm. Elle est fabriquée en bakélite et permet une fixation par trou oblong. Cette plaque est livrée avec des écrous, rondelles et barrettes en laiton, offrant une solution robuste pour le câblage électrique.

Spécifications techniques

  • Tension maximale : 600 V
  • Intensité maximale : 16 A
  • Classe thermique : F (155°C, échauffement permis 105°C)
  • Composition : 6 bornes fixes filetées en laiton, 3 barrettes de couplage amovibles en laiton, 12 écrous de fixation, 6 rondelles pour tenue des câbles
  • Fixation : 2 trous oblongs

Installation

La plaque à bornes peut être utilisée pour le câblage en usine ou sur site, conformément aux normes ANSI / UL 486A-486B. Pour un raccordement optimal, il est recommandé de suivre les instructions de câblage appropriées.

Utilisation

Cette plaque est idéale pour le branchement de moteurs asynchrones triphasés. Le stator d'un moteur triphasé comporte trois enroulements identiques qui peuvent être couplés soit en étoile (Y), soit en triangle (∆). Le choix du couplage dépend de la tension de votre réseau et des indications sur la plaque signalétique de votre moteur électrique.

Autres informations

Caractéristiques

  • Marque
    EM DISTRIBUTION
  • Longueur
    50 mm
  • Largeur
    32 mm
  • Poids
    500 g
  • Intensité courant
    16 A

Questions fréquentes

Ce dispositif supporte une tension maximale de 600 V et une intensité maximale de 16 A.

La fixation de ce dispositif s'effectue par deux trous oblongs, permettant une installation sécurisée.

Pour une utilisation optimale, il est recommandé de suivre les instructions de câblage appropriées, conformément aux normes ANSI / UL 486A-486B.

Réponses générées par IA à partir des informations vendeur
