Em Distribution – Plaque à bornes 82x52mm pour moteur électrique 63A – Tension 600V – Ø 6mm – Fixation facile avec accessoires laiton - PB120

Vous achetez pour votre entreprise ?

Tarifs négociés HT jusqu'à -20%

Passer à un compte pro
Produit similaire livré par
Tibelec – Connecteur étanche 3 pôles IP68 – Section de câble 0.75 à 1.5 mm² – 450V 16A – Installation rapide pour environnements humides
Tibelec – Connecteur étanche 3 pôles IP68 – Section de câble 0.75 à 1.5 mm² – 450V 16A – Installation rapide pour environnements humides
9,90 €
4
Vendu par EM Distribution

Ces articles peuvent vous intéresser !

Boîte de 50 bornes 2 entrées série 221 - WagoWAGO
10 options
Black Friday

Boîte de 50 bornes 2 entrées série 221 - Wago

2
-10%
20,00€Le + bas sur 30j
Lot de 5 connecteurs étanches IP68 automatiques – 3 filsARUM LIGHTING
Black Friday

Lot de 5 connecteurs étanches IP68 automatiques – 3 fils

-10%
18,00€Le + bas sur 30j

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

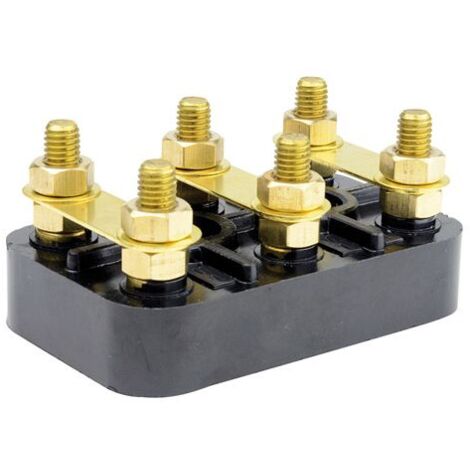

Plaque à bornes de dimensions 82x52mm, conçue pour les moteurs électriques avec une intensité maximale de 63 A et une tension maximale de 600 V. Cette plaque est équipée d'un trou oblong pour une fixation facile et est livrée avec des écrous, rondelles et barrettes en laiton. Elle est adaptée pour un câblage en usine ou sur site, conforme aux normes ANSI / UL 486A-486B.

Spécifications techniques

  • Dimensions : 82x52 mm
  • Diamètre des bornes : Ø 6 mm
  • Intensité maximale : 63 A
  • Tension maximale : 600 V
  • Classe thermique : F (155°C, échauffement permis 105°C)
  • Matériau de la base : bakélite
  • Nombre de bornes fixes : 6 (filetées, en laiton)
  • Barrettes de couplage : 3 (amovibles, en laiton)
  • Accessoires : 12 écrous de fixation, 6 rondelles pour tenue des câbles
  • Fixation : 2 trous oblongs

Installation

La plaque à bornes doit être installée en respectant les indications de câblage fournies. Assurez-vous que les connexions sont sécurisées et que les bornes sont correctement fixées pour éviter tout risque de déconnexion.

Utilisation

Cette plaque à bornes est utilisée pour le raccordement de moteurs asynchrones triphasés. Le choix du couplage (étoile ou triangle) dépend de la tension de votre réseau et des spécifications du moteur électrique. Il est essentiel de suivre les indications sur la plaque signalétique du moteur pour un fonctionnement optimal.

Autres informations

Caractéristiques

  • Marque
    EM DISTRIBUTION
  • Quantité par pack
    1
  • Couleur
    Gris
  • Intensité courant
    63 A
  • Largeur
    52 mm
  • Longueur
    82 mm
  • Matières
    Laiton
  • Poids
    500 g
  • Type de raccordement
    Fileté
  • Type de terminaison
    Manchon isolé
  • Réf. ManoMano
    ME87593120
  • MMID
    495883469878
  • Réf. fabricant
    0120MR
  • EAN
    3666957010713

Questions fréquentes

Quelle est l'intensité maximale que peut supporter cette plaque à bornes ?

Cette plaque à bornes peut supporter une intensité maximale de 63 A.

Quelle est la tension maximale pour laquelle cette plaque est conçue ?

La tension maximale pour laquelle cette plaque à bornes est conçue est de 600 V.

Quels sont les matériaux utilisés pour les accessoires fournis avec cette plaque ?

Les accessoires fournis avec cette plaque, tels que les écrous et les rondelles, sont en laiton.

Réponses générées par IA à partir des informations vendeur
