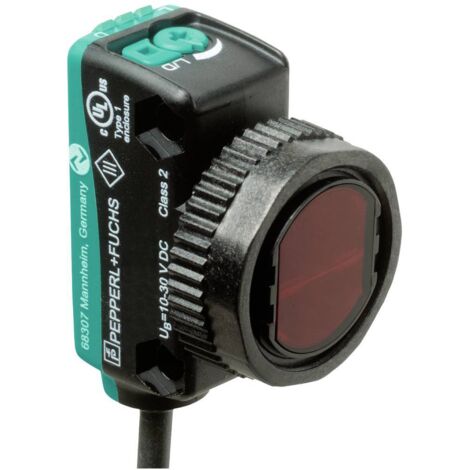

Pepperl+Fuchs Barrière photoélectrique à réflexion OBT300-R103-2EP1-IO-0,3M-V1 267075-100585 1 pc(s)

Informations techniques

Branchement (capteur) : M12, 4 pôles
Fréquence de commutation : 500 Hz
Longueur de câble : 0.3 m
Sorties (capteurs) : NPN, ouvert, NPN, fermé, PNP, ouverture, PNP, fermeture
Temps de réponse : 1 ms
Tension de fonctionnement max. : 30 V/DC
Tension de fonctionnement min. : 10 V/DC
Type d'émetteur : Led rouge

Plage de mesure : 5... 300 mm, émetteur de lumière : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - Pin4 : NPN NF / commutation foncé, PNP N/O / commutation clair, IO-Link /Q - Pin2 : NPN N/O / commutation clair, PNP N/F / commutation foncé, raccordement : câble fixe 300 mm avec connecteur M12 x 1, 4 pôles, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé -25 60 °C (-13 °C) 140 °F), câble ne peut pas être déplacé Ce texte a été traduit par une machine.

• Fonctionnalités

  • Données générales Plage de mesure : 5... 300 mmPlage de mesure min. : 5... 25 mmPlage de mesure max. : 5... 300 mmPlage de réglage : 25... 300 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreDifférence noir/blanc (6%/90%) : 15% à 300 mmDiamètre du spot lumineux : env. 18 mm à une distance de 300 mmAngle d'ouverture: environ 3 °Limite d'éclairage extérieur : en 60947-5-2 : 40000 lux Caractéristiques sécurité fonctionnelle MTTF d : 600 A.Durée d'utilisation (T M ) : 20 A.Taux de couverture du diagnostic (DC) : 0 % Affichage/commandes Voyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | statique on - objet détecté | statique OFF - objet non détectéEléments de commande : interrupteur lumineux/noirEléments de commande : réglage de la largeur de la touche Données électriques Tension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : 25 ma à une tension d'alimentation de 24 V.Indice de protection: III Interface Type d'interface : IO-Link ( via C/Q = broche 4)Profil de l'appareil : capteur SmartTaux de transfert : COM2 (38,4 Kbits/s)IO-Link version 1.1Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 1 bit | sortie des données de processus 2 bitsPrise en charge du mode SIO : ouiID appareil:0x110612 (1115665)Type de port maître compatible : A Sortie Type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : | C/Q - Pin4 : NPN NF / commutation foncé, PNP NO / commutation clair, IO-Link | /Q - Pin2 : NPN NO / commutation clair, PNP NF / commutation foncéSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 500 HzTemps de réponse : 1 ms. Conformité Interface de communication : IEC 61131-9Norme du produit : en 60947-5-2 Homologations et certificats Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1 Conditions ambiantes Température ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble posé fermement | -25... 60 °C (-13 °C) 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F) Caractéristiques mécaniques Largeur boîtier : 15 mmHauteur du boîtier : 36,5 mmProfondeur du boîtier : 26,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KRaccordement : câble fixe 300 mm avec connecteur M12 x 1, 4 pôlesMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 23 gLongueur de câble : 0,3 m
