Passe câble modulaire et cadre FL21 pour coffret Argenta - dimensions / nombre entrée - Cadre FL21 pour inserts - dim ext 214x90mm

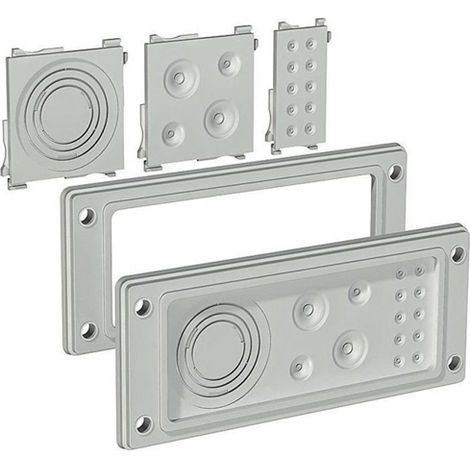

Étapes de montage d'une composition de passe câble modulaire avec cadre FL21

Étapes 1 à 4 : assembler les inserts souple en fonction de vos besoins de câblages.

•

Choisissez bien vos références. Pour rappel voici les différents types d'insert que nous vous proposons : 1, 2, 9, 10 entrées possibles

• Référence T06 : Insert souple pour FL21 68x68mm 2 entrées M25/M16
• Référence T07 : Insert souple pour FL21 68x68mm 1 entrée M32/M40/M50
• Référence T08 : Insert souple pour FL21 68x68mm 9 entrées 7/14mm
• Référence T09 : Insert souple pour FL21 68x68mm 2 entrées 20/30mm
• Référence T11 : Insert souple pour FL21 68x34mm 2 entrées 8 à 17mm
• Référence T12 : Insert souple pour FL21 68x34mm 2 entrées M20
• Référence T13 : Insert souple pour FL21 68x34mm 10 entrées 4 à 10mm



Les compositions possibles pour l'assemblage de vos inserts souples dans le cadre FL21

• 5 inserts souple 68x34mm
• OU 3 inserts souple 68x34mm + 1 inserts souple 68x68mm
• OU 1 insert souple 68x34mm + 2 inserts souple 68x68mm





Étapes 5 à 7 : Clipser les inserts sélectionnés et assemblés les uns aux autres dans le cadre FL21, référence TFL21.

ATTENTION : le cadre est vendu séparément des inserts souple, il faut le commander en supplément du reste





Montage d'un presse étoupe sur les inserts souple

Pour faciliter l'installation d'un presse étoupe sur l'insert souple sélectionné, vous pouvez couper la membrane avec un cutter (voir photo ci-dessous). Faites bien attention à ce que le presse étoupe et la dimension du trou de l'insert corresponde.



2ème possibilité pour le montage d'un presse étoupe sur l'insert

Pour faciliter l'installation du presse étoupe dans les inserts 68x68 M50, M40, M32, vous devez à l'aide d'un marteau et d'un tournevis enlever la partie de l'insert correspondante (voir photo ci-dessous). Attention à enlever seulement la partie correspondant à la dimension du presse étoupe choisi



Installation des câbles à travers le système

Poussez le câble à travers la membrane jusqu'à ce que la membrane sorte, ou poussez la membrane avant d'installer le câble avec un tournevis plus petit



Exemple d'installation de passe câble modulaire avec cadre et plaque sur une armoire argenta



Montage de la plaque en métal avec le cadre FL21 et les inserts souple

Cette plaque en métal entrée de câble est vendue séparément

ATTENTION : les vis et boulons M8 ne sont pas fournies avec la plaque en métal

Système de passage de câble de l'armoire électrique Argenta par l'intermédiaire d'inserts souples FL21 et de cadre FL21.

Facile à installer, il vient se positionner en dessous de l'armoire et garantie une protection aux poussières et à l'humidité (IP65)

Solution modulaire, vous pouvez changer les inserts en fonction de vos besoins de câblage : 1 à 10 entrées, M16 à M50, 4 à 30mm.

Si vous installez vos armoires dans des zones aux conditions extrêmes, des presses étoupes sont installables à la sortie des câbles.

ATTENTION

• Les inserts et le cadre sont vendus séparément
• NE PAS OUBLIER de commander la plaque en métal pour fixer le système.

Montage et détails des étapes de montage pour l'installation des inserts en description.
