Oscilloscope numérique 3 en 1, testeur de transistors, générateur de signaux 10 MHz, 48 Méch./s, outil de test LCR automatique

Large choix de composants : Détection et analyse des performances et des caractéristiques des composants semi-conducteurs, tels que les transistors, les diodes, les triodes, les transistors à effet de champ (FET), etc.

Conception portable : Équipé d'un Écran couleur TFT de 2,8 pouces pour des images claires et intuitives

Batterie lithium rechargeable haute capacité intégrée (1 500 mAh), autonomie en veille de 4 heures

Compact et léger, idéal pour une utilisation mobile

Le FNIRSI-DSO-TC4 est conçu pour offrir aux utilisateurs des fonctions puissantes et flexibles ainsi qu'une expérience d'utilisation portable, ce qui en fait un outil idéal pour la maintenance et la R&D.

Présentation du produit

Description du produit : Le DSO-TC4 est un oscilloscope à transistors multifonctionnel de FNIRSI, conçu pour les secteurs de la maintenance et de la R&D. Il offre une gamme complète de fonctionnalités et une grande praticité. Il intègre un oscilloscope, un générateur de signaux et un transistor. Les principales caractéristiques de ce produit sont les suivantes :

Conditions environnementales et précautions

Évitez les températures élevées, les flammes nues, les gaz corrosifs et les environnements humides ou poussiéreux afin de prévenir toute défaillance de l'équipement.

Lors de l'installation du transistor sur l'équipement, assurez-vous que le support du transistor est intact afin d'éviter tout mauvais contact.

Si vous effectuez une mesure directe sans décharger le condensateur, l'appareil déchargera ce dernier et générera des étincelles au moment de l'insertion et du verrouillage. Cette fonction de protection s'applique uniquement en cas d'oubli de la décharge. En cas d'utilisation correcte, il est recommandé de décharger manuellement le condensateur avant le test.

Pendant les périodes sans mesure, le connecteur de verrouillage 123 est activé et l'insertion directe de la batterie est interdite.

Si les paramètres du composant mesuré sont hors de la plage de test, le résultat du test peut indiquer un type de composant incorrect.

Appareils fortement magnétiques : Empêche les champs magnétiques de perturber le fonctionnement normal de l'appareil.Spécifications :

1. Paramètres de l'oscilloscope

Fréquence d'échantillonnage en temps réel : 48 MS/s

Bande passante analogique : 10 MHz

Protection contre les surtensions : ±400 V

Enregistrement des formes d'onde : prise en charge de l'enregistrement et de la visualisation des captures d'écran, pratique pour l'analyse des données

Impédance d'entrée : 1 MΩ

Mode de couplage : AC/DC

Plage de tension de test : Sonde 1:1 : 80 Vpp (+40 V)

Sonde 10:1 : 800 Vpp (+400 V)

Sensibilité verticale : 10 mV/div à 10 V/div (gamme X1)

Décalage vertical : réglable avec indication

Plage de base de temps : 50 ns à 20 s

Mode de déclenchement : Auto/Normal/Unique />Type de déclenchement : Front montant, Front descendant

Niveau de déclenchement : Réglable, avec indication

Gel de la forme d'onde : Oui (Fonction de maintien)

Mesure automatique : Maximum, minimum, moyenne, RMS, Vpp, fréquence, période, rapport cyclique

2. Paramètres du testeur de composants :

Test de transistor : Pris en charge

Test de diode : Chute de tension directe < 5 V

Test de diode Zener : 0,01 ~ 4,5 V

Test de transistor à effet de champ (FET) : JFET, IGBT, MIOSTET

Test de SCR unidirectionnel : Tension de déclenchement < 5 V, Niveau de grille

Test de SCR bidirectionnel : Courant de déclenchement < 6 mA

Test de condensateur : 25 pF ~ 1000 µF

Test de résistance : 0,01 Ω ~ 50 MΩ

Test d'inductance : 10 µH ~ 1000 µH

Test DS18B20 : Prise en charge

Test DHT11 : Prise en charge

3. Paramètres du générateur de signaux :

Formes d'onde de sortie : Prend en charge 13 types de formes d'onde.

Fréquence des formes d'onde : 0-50 kHz

Rapport cyclique carré : 0-100 %

Amplitude des formes d'onde : 0-100 %

Amplitude des formes d'onde : 0,1 V-3,0 V

4. Paramètres de base

Modèle : DSO-TC4

Langues : anglais, allemand, portugais, espagnol, tuju, pyccki.

Écran : écran couleur TFT de 2,8 pouces

Rétroéclairage : luminosité réglable

Alimentation : type C (5 V/1 A).

Batterie : 3,7 V V/1500 mAh

Dimensions : 90 x 142 x 27,5 mm

Poids du produit : 186 g

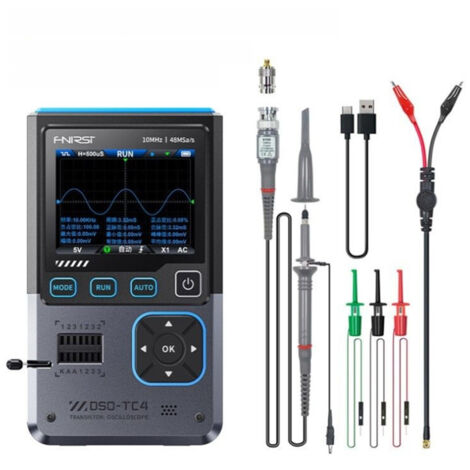

Contenu de l’emballage :

1 x unité principale DSO-TC4

3 x crochets de test

1 x sonde P6100

1 x adaptateur

1 x sonde avec pinces crocodiles

1 x câble de données

1 x manuel d’utilisation
