Oscilloscope numérique 3 en 1 Écran IPS 3,2 pouces Taux d'échantillonnage 250 MS/s Multimètre Oscilloscope
Produit similaire livré par
'/%3E%3C/svg%3E)
Bleosan – Multimètre numérique intelligent rechargeable – Mesure tension, courant, résistance, diode, fréquence – Sécurité anti-brûlure, étui silicone
31,99 €15
Vendu par Weytoll
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Description générale
Ce 3 en 1 Digital Oscilloscope est un appareil polyvalent intégrant un oscilloscope numérique, un multimètre et un générateur de signaux dans un seul dispositif compact. Équipé d'un écran IPS de 3,2 pouces, d'une bande passante de 120 MHz et d'un taux d'échantillonnage de 250 MSa/s, il est idéal pour le test, le débogage et la réparation de circuits électroniques, alliant précision et praticité pour les professionnels et les passionnés.Caractéristiques
- Design 3 en 1 et écran clair
- Intègre un oscilloscope, un multimètre et un générateur de signaux pour une utilisation polyvalente.
- Écran IPS de 3,2 pouces à haute définition, affichage à pleine vue à haute sensibilité, 2 canaux avec ondes affichables en vert/cyan/violet.
- Générateur de signaux
- Générateur de forme d'onde intégré : peut produire des ondes sinusoïdales, carrées, triangulaires, etc.
- Amplitude de tension : 0-2,5V, fréquence : 0-2 MHz, rapport cyclique des ondes carrées ajustable de 1% à 99%.
- Multimètre haute précision
- Multimètre RMS vrai intégré, supportant l'étalonnage rapide.
- Mesures DC/AC tension, DC/AC courant, capacité, diode et continuité.
- Utilisation simultanée de l'oscilloscope et du multimètre pour les mesures de basse tension/continité.
- Fonctions de l'oscilloscope numérique
- Double canal, bande passante 120 MHz, taux d'échantillonnage 250 MSa/s, avec déclencheur automatique/normale/simple.
- Supporte la sensibilité et la base de temps ajustables, le mode automatique, 2 canaux, la mesure de curseur, le balayage, la fonction FFT, le spectre, les ondes de référence, etc.
- Sensibilité et base de temps
- Détection automatique des signaux et des plages, ajustement manuel de la sensibilité et de la base de temps.
- Mode XY pour l'analyse de phase, mode FFT pour l'analyse fréquentielle, ondes de référence pour la comparaison.
- Double mode automatique et sécurité
- Supporte le mode automatique et semi-automatique, fonctionnement simplifié.
- Isolation de transformateur et optocoupleur pour la sécurité, pas de préoccupation de mise à la terre commune.
- Applications étendues
- Facile à utiliser pour les mesures électriques dans divers domaines : test, débogage et dépannage de circuits électroniques.
Spécifications
- Type d'article : Oscilloscope numérique 3 en 1
- Matériau : ABS
- Affichage : 3,2 pouces écran IPS couleur
- Batterie : 1 batterie lithium-ion rechargeable 2500 mAh 3,3V (incluse)
- Chargement : Type C USB
- Langue : Chinois/Anglais
-
- Taux d'échantillonnage réel : 250 MSa/s
- Bande passante équivalente : 120 MHz (CH1 seul) ; 60 MHz (CH1+CH2)
- Temps de montée : <3 ns
- Stockage : 128 Kb
- Impédance : 1 MΩ
- Base de temps : 5 ns-10s
- Tension de crête : ±40V (1x), ±400V (10x)
- Mode de déclenchement : automatique/normale/simple
- Type de déclenchement : front montant
- Mode d'affichage : YT/XY/roll
- Persistance : none/1s/∞
- Mode automatique : touche unique-clé/autofully-auto
- Sensibilité : X1:10mV/div~10V/div ; X10:100mV/div~100V/div
- Éléments de mesure : 14 types
- Offset DC : ±2%
- Mode XY : oui
- Capture d'écran : oui
- Fréquence : ±0,01%
- Mode zoom : oui
- FFT : oui
- Ondes générées : sinusoïdale/carrée/triangulaire
- Volts générateur : 2,5V/0-0,5V
- Fréquence générateur : 1Hz-2MHzOscilloscope :
- Multimètre :
- Tension DC : 600mV/6V/60V/600V/750V (±0,5%+3)
- Tension AC : 600mV/6V/60V/600V/750V (±1%+3)
- Courant DC : 600mA/10A (±2%+5)
- Courant AC : 600mA/10A (±3%+5)
- Résistance : 60,0Ω/600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ (±1,5%+5)
- Capacité : 6,00nF/60,0nF/600nF/6μF/60μF/600μF (±10%+5)
- Diode : 0,0V-3,3V, affichage OL supérieur à 3,3V
- Continuité : sonnerie à 50Ω et en dessous
- Taille de l'article : 145 x 95 x 35 mm / 5.71 x 3.74 x 1.38 in

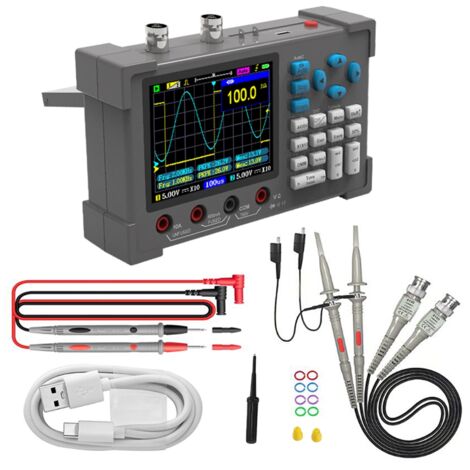

Liste d'emballage
- 1 x Oscilloscope numérique 3 en 1
- 1 x Paire de pointes de test
- 2 x Câbles
- 1 x Câble de chargement
- 1 x Jeu d'accessoires
Utilisation
- Allumez l'appareil et sélectionnez le mode (oscilloscope, multimètre ou générateur de signaux) selon votre besoin.
- Pour l'oscilloscope : connectez les sondes au circuit, ajustez la sensibilité et la base de temps, puis observez et analysez les ondes.
- Pour le multimètre : sélectionnez la fonction de mesure (tension, courant, capacité, etc.) et connectez les sondes aux points de test.
- Pour le générateur de signaux : réglez la forme d'onde, l'amplitude et la fréquence, puis connectez la sortie au circuit.
- Après utilisation, éteignez l'appareil et rangez les accessoires.
Caractéristiques
- MarqueWEYTOLL
- Hauteur7 cm
- MatièresABS
- Mode d'affichageNumérique
- Fonction(s) mesurée(s)Continuïté
Questions fréquentes
Cet appareil dispose d'une bande passante de 120 MHz et d'un taux d'échantillonnage de 250 MSa/s, ce qui permet des mesures précises des signaux électroniques.
Le générateur de signaux intégré peut produire des ondes sinusoïdales, carrées et triangulaires, avec une amplitude de tension allant de 0 à 2,5V et une fréquence réglable de 0 à 2 MHz.
Le multimètre intégré peut mesurer la tension DC et AC jusqu'à 750V, le courant DC et AC jusqu'à 10A, ainsi que la résistance, la capacité, la continuité et les diodes.
