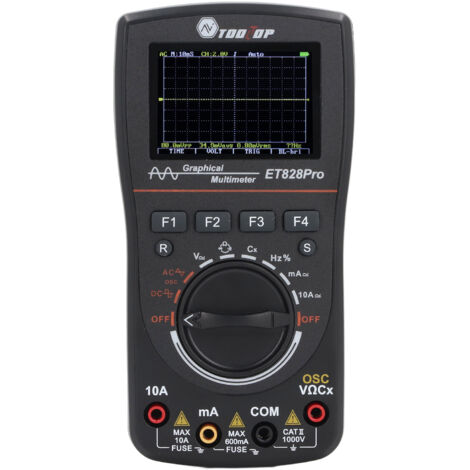

Oscilloscope-multimètre 2-en-1, 50 Msps, écran couleur 2,4 pouces, 6 000 points, oscilloscope-multimètre portable 10 MHz

Description Générale

Cet oscilloscope-multimètre 2-en-1 est un outil professionnel et portable, conçu pour le débogage sur le terrain. Il combine les fonctions d'oscilloscope numérique et de multimètre dans un seul appareil, offrant une solution polyvalente pour les tests et réparations de circuits électroniques, de communications et d'ordinateurs. Alliant haute précision, vitesse et sensibilité, il est idéal pour les techniciens et passionnés d'électronique.

Caractéristiques

1. Design 2-en-1 polyvalent
   • Intègre oscilloscope numérique et multimètre, avec commutation bidirectionnelle entre les deux modes pour une utilisation pratique sur le terrain.

2. Écran couleur haute définition
   • Écran couleur de 2,4 pouces (résolution 320 x 240) avec rétroéclairage blanc, affichage clair des données et des formes d'onde, même dans des environnements complexes.

3. Performances d'oscilloscope avancées
   • Taux d'échantillonnage en temps réel jusqu'à 50 Msps et bande passante analogique de 10 MHz.
   • Fonction de capture automatique de forme d'onde en un clic, avec trois modes de balayage : automatique, normal et unique.
   • Plage de sensibilité verticale de 500mV à 200V/div, base de temps de 200ns à 10s/div, avec modes de déclenchement automatique, unique et normal, et sélection de front montant/descendant.

4. Fonctions de multimètre complètes
   • Prend en charge la mesure de tension continue et alternative, courant continu et alternatif, résistance, capacité, fréquence, cycle de service, test de diode et test de continuité.
   • Fonction de mémorisation des données et commutation automatique/manuelle de plage.

5. Sécurité et praticité
   • Fusibles doubles 10A intégrés avec protection contre les surcharges de 750mAh, pour une utilisation sécurisée.
   • Fonction de sommeil automatique après 15 minutes d'inactivité, fonction d'étalonnage du panneau avec coefficients mémorisés.
   • Boîtier en PVC robuste, livré avec un sac de transport pour une portabilité optimale.


Spécifications

• Type d'article : Oscilloscope-multimètre
• Matériau : PVC
• Alimentation : 3 piles AA (non incluses)
• Bande passante : 10 MHz (pour tension alternative)
• Taux d'échantillonnage en temps réel maximum : 50 Msps
• Affichage : Écran couleur 2,4 pouces, résolution 320 x 240, rétroéclairage blanc
• Stockage : 100 données, 10 formes d'onde
• Fusibles : 500mA 250V, 10A 250V
• Environnement de fonctionnement : 0°C à +40°C, humidité relative <75%
• Conditions de stockage : -10°C à +60°C, humidité relative <90%
• Canaux : 1
• Plage de sensibilité verticale : 500mV à 200V/div
• Précision d'amplitude verticale : ±(5% + 0.2div)
• Plage de base de temps : 200ns à 10s/div
• Précision de base de temps : ±(0.01% + 0.1div)
• Impédance d'entrée : Environ 5MΩ
• Plages de mesure :
  • Tension continue : 600mV à 1000V
  • Tension alternative : 600mV à 750V
  • Courant continu : 60mA à 10A
  • Courant alternatif : 60mA à 10A
  • Résistance : 600.02Ω à 60.00MΩ
  • Capacité : 99.99nF à 99.99mF
  • Fréquence : 1Hz à 20MHz
  • Pourcentage (cycle de service) : 0.1% à 99.9%
  • Test de diode : Tension d'environ 1.5V
  • Test de continuité : Bip lorsque la résistance < 50Ω

• Fonctions intégrées : Sommeil automatique après 15 minutes d'inactivité, mémorisation des données, étalonnage du panneau

Liste d'emballage

• 1 × Oscilloscope-multimètre
• 1 × Sac de transport
• 2 × Stylos de test
• 2 × Manuels d'utilisation

Utilisation

1. Insérez les piles AA dans le compartiment à piles de l'appareil.
2. Suivez les instructions du manuel pour configurer et utiliser l'oscilloscope ou le multimètre.
3. Pour l'oscilloscope : sélectionnez le mode, réglez les paramètres (base de temps, sensibilité verticale, déclenchement) et connectez la sonde au circuit à tester.
4. Pour le multimètre : sélectionnez la fonction souhaitée, branchez les stylos de test et mesurez les paramètres électriques.
5. Après utilisation, éteignez l'appareil et rangez-le dans le sac de transport fourni.
