Oscilloscope multimeter générateur de signal 3-en-1, bande passante 50MHz, double canal, outil de mesure polyvalent pour professionnels et amateurs

Le FNIRSI-2C53T est un oscilloscope numérique double voie trois-en-un, polyvalent et très pratique, conçu par FNIRSI pour les professionnels de la maintenance et de la recherche. Cet appareil combine les fonctionnalités d'un oscilloscope, d'un multimètre et d'un générateur de signaux. L'oscilloscope utilise une architecture matérielle FPGA+ARM+ADC, offrant une fréquence d'échantillonnage de 250 MS/s, une bande passante analogique de 50 MHz et un module de protection haute tension intégré supportant des mesures de tension de crête jusqu'à +400 V. Il prend également en charge l'enregistrement et la visualisation de captures d'écran de formes d'onde pour une analyse secondaire. La fonction multimètre offre 4,5 digits avec une valeur efficace vraie de 19 999 points, prenant en charge les mesures de tension et de courant AC/DC, ainsi que les mesures de capacité, de résistance, de diodes et de continuité, ce qui en fait un instrument multifonctionnel idéal pour les professionnels, les usines, les écoles, les amateurs ou un usage domestique. Le générateur de signaux DDS intégré peut produire 13 types de signaux de fonction, avec une fréquence de sortie maximale de 50 kHz et un pas de 1 Hz. La fréquence de sortie, l'amplitude et le rapport cyclique sont réglables. Il est doté d'un écran LCD haute définition de 2,8 pouces (320 x 240 pixels) et d'une batterie au lithium rechargeable intégrée de 3 000 mAh offrant jusqu'à 6 heures d'autonomie en veille. Son format compact offre aux utilisateurs des fonctionnalités pratiques plus performantes et une excellente portabilité. Protection anti-surchauffe : circuit de protection par double fusible en céramique. Protection intelligente contre la surchauffe et les surcharges, et double fusible intégré pour une sécurité accrue.

Excellentes performances : L’architecture matérielle adopte la même architecture ARM + FPGA + CAN haute vitesse que les ordinateurs de bureau, ce qui représente un coût important. Il ne s’agit pas d’un système d’acquisition directe par CPU classique, mais d’un système de déclenchement puissant offrant une capacité de capture de forme d’onde exceptionnelle, sans perte de détails.

Analyse détaillée de la forme d’onde : Ce système prend en charge des fonctions avancées telles que le mode XY, la mesure par curseur, la mesure de persistance, les opérations mathématiques, etc., facilitant ainsi la capture des signaux anormaux. Il permet également l’enregistrement et l’exportation de la forme d’onde pour une analyse secondaire simplifiée.

Enregistrement et visualisation de la forme d’onde : Capturez une capture d’écran de la forme d’onde en un seul clic. L'image enregistrée peut être visualisée sur un oscilloscope ou exportée vers un ordinateur pour faciliter une analyse secondaire.

Paramètres de base :

Modèle : 2C53T

Configuration : Standard/haute endurance (en option)

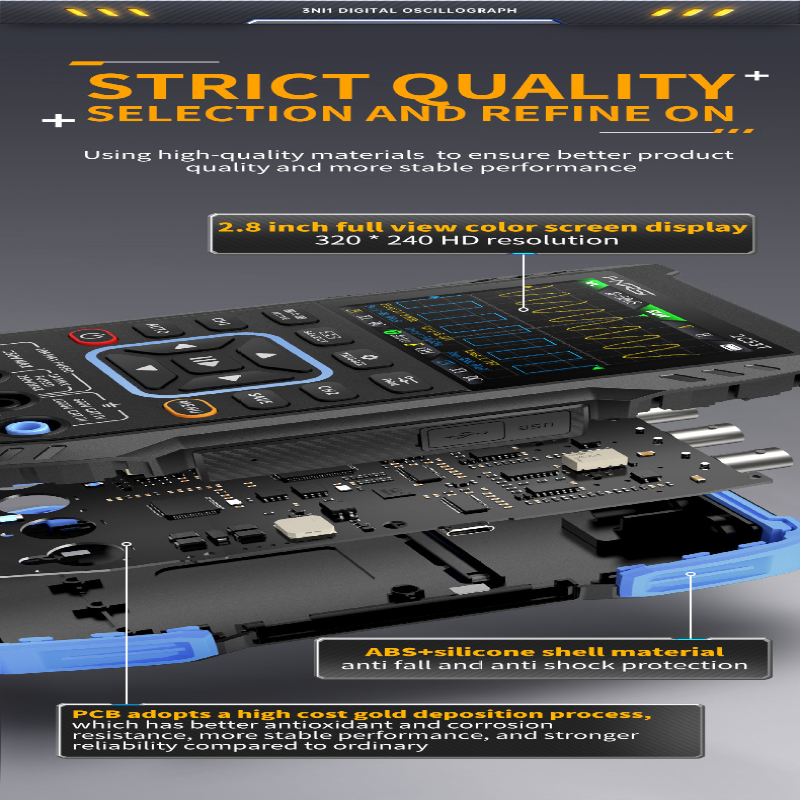

Écran : Écran couleur HD 2,8 pouces

Spécifications de charge : USB-C (5 V/1 A)

Batterie : Batterie au lithium 3 000 mAh

Paramètres de l'oscilloscope :

Canaux : Double canal

Fréquence d'échantillonnage : 250 MS/s

Bande passante analogique : 50 MHz (50 MHz indépendants par canal)

Profondeur de stockage : 1 000 points

Impédance : 1 MΩ

Plage de base de temps : 10 ns à 20 s

Sensibilité verticale : 10 mV/div à 10 V/div (×1)

Valeur maximale mesurée Tension : +400 V

Mode de déclenchement : AUTO/Normal/Unique

Type de déclenchement : Front montant, Front descendant

Mode d'affichage : YT/Défilement/XY

Méthode de couplage : CA/CC

Persistance : OFF, 500 ms, 1 s, ∞

Calculs : 8 opérations de base + FFT

Capture d'écran de la forme d'onde : Prise en charge

Exportation d'image de la forme d'onde : Prise en charge

Mesure par curseur : Prise en charge

Paramètres du multimètre :

Tension CC : 1,9999 V/19,999 V/199,99 V/1000 V

Tension CA : 1,9999 V/19,999 V/199,99 V/750,0 V Courant : 19,999 mA/199,99 mA/1,9999 A/9,999 A

Courant alternatif : 19,999 mA/199,99 mA/1,9999 A/9,999 A

Résistance : 19,999 MΩ/1,9999 MΩ/199,99 kΩ/19,999 kΩ, 1,9999 kΩ/199,99 Ω

Capacité : 999,9 µF/99,99 µF/9,999 µF/999,9 nF/99,99 nF/9,999 nF/9,999 mF/99,99 mF

Température : (-55~1300℃)/(-67~2372℉)

Diode : OUI

Test de continuité : OUI

Paramètres du générateur de signaux

1. 13 formes d'onde : Forme d'onde de sortie : sinusoïdale, rectangulaire, en dents de scie, demi-onde, onde entière, échelon, échelon inverse, montée exponentielle, descente exponentielle, courant continu, audio multiple, impulsion de type « sinker », onde de Lorentz

2. Fréquence de sortie : 0-50 kHz

3. Amplitude de sortie : 0-3 V

4. Rapport cyclique de sortie : 0-100 %
