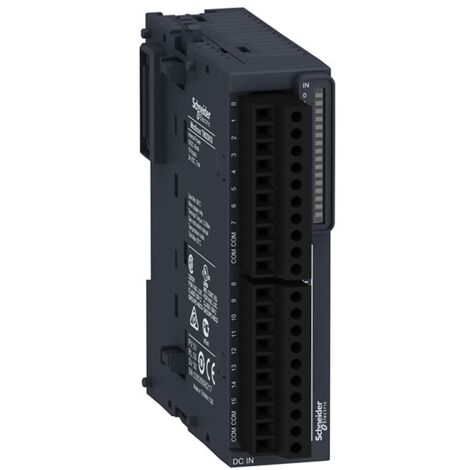

Modicon TM3, module 16 entrées 24VCC, à vis - TM3DI16

Produit similaire livré par
Fontini – Bouton poussoir porcelaine blanche 10A-250V 30310173 – Installation en saillie – Accepté pour câbles 1.5 à 2.5 mm² – Certification CE
Fontini – Bouton poussoir porcelaine blanche 10A-250V 30310173 – Installation en saillie – Accepté pour câbles 1.5 à 2.5 mm² – Certification CE
29,90 €6
Vendu par AITOR ELBERDIN et 6 autres marchands

Ces articles peuvent vous intéresser !

ENJOLIVEUR CELIANE LEGRAND SIMPLE - BLANC 068001LEGRAND
2 options

ENJOLIVEUR CELIANE LEGRAND SIMPLE - BLANC 068001

33
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le module Schneider TM3DI16 est un module d'entrée numérique de la gamme Modicon TM3, conçu pour les contrôleurs Modicon. Il offre 16 entrées logiques et fonctionne avec une alimentation de 24 VDC. Ce module est équipé d'un bornier à vis amovible et peut être monté sur un rail DIN symétrique de 35 mm, facilitant ainsi son installation et son utilisation.

Spécifications techniques

  • Nombre d'entrées numériques : 16
  • Tension d'entrée numérique : 24 VDC
  • Consommation électrique : 5 mA à 5 V CC (état off), 40 mA à 5 V CC (état on)
  • Impédance d'entrée : 3,4 kOhm
  • Temps de réponse : 4 ms (mise en marche), 4 ms (arrêt)
  • Dimensions : Largeur 27,4 mm, Profondeur 84,6 mm, Hauteur 90 mm
  • Poids : 0,1 kg
  • Indice de protection : IP20
  • Température ambiante de fonctionnement : -10 à +35 °C (vertical), -10 à +55 °C (horizontal)
  • Humidité relative : 10 à 95 % (sans condensation)
  • Altitude de fonctionnement : 0 à 2000 m
  • Résistance aux chocs : 15 gn pendant 11 ms
  • Compatibilité et accessoires

  • Compatible avec les contrôleurs Modicon M221, M241, M251 et M262
  • Support de montage : Rail chapeau type TH35-15 et TH35-7.5 selon IEC 60715
  • Installation

  • Montage sur rail DIN symétrique de 35 mm
  • Raccordement électrique : 10 bornes à vis amovibles de 1,5 mm² avec réglage au pas de 3,81 mm par entrée
  • Utilisation

    Le module TM3DI16 est utilisé pour la gestion des entrées numériques dans les systèmes d'automatisation, permettant une intégration facile avec les contrôleurs Modicon pour des applications variées dans le domaine de l'industrie et de l'automatisation.

    Autres informations

  • Résistance aux décharges électrostatiques : 8 kV dans l'air, 4 kV au contact selon EN/IEC 61000-4-2
  • Résistance aux champs magnétiques : 30 A/m selon EN/IEC 61000-4-8
  • Résistance aux transitoires rapides : 1 kV par E/S selon EN/IEC 61000-4-4
  • Résistance à la surtension : 1 kV mode commun I/O selon EN/IEC 61000-4-5
  • Émissions rayonnées : 40 dBμV/m à 30...230 MHz, 47 dBμV/m à 230...1000 MHz selon EN/IEC 55011
  • Caractéristiques

    • Marque
      SCHNEIDER
    • Longueur
      8.46 cm
    • Largeur
      2.74 cm
    • Hauteur
      9 cm
    • Tension électrique
      24 V

    Impact environnemental

    • Origine
      Fabriqué en Chine

    Questions fréquentes

    Ce module est conçu pour fonctionner dans une plage de température ambiante de -10 à +35 °C en position verticale et de -10 à +55 °C en position horizontale. Il est donc adapté à des environnements modérément contrôlés mais pas aux conditions extrêmes.

    Ce module résiste aux champs magnétiques jusqu'à 30 A/m et aux décharges électrostatiques jusqu'à 8 kV dans l'air. Cependant, il est recommandé de respecter les normes d'installation électrique et de maintenir une distance suffisante avec les sources d'interférences pour garantir des performances optimales.

    Ce module est compatible avec un montage sur rail DIN symétrique de type TH35-15 ou TH35-7.5 conformément à la norme IEC 60715. Cela facilite son intégration dans des systèmes standardisés.

    Réponses générées par IA à partir des informations vendeur
