Description générale

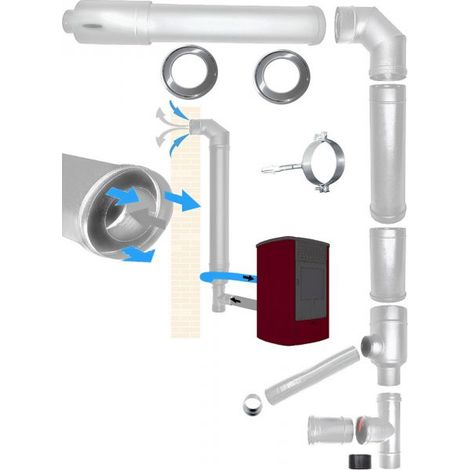

Le Kit de Cheminee coaxial pour poêle à granulés DN 100/150 est conçu pour une installation horizontale concentrique, permettant l'aspiration et l'évacuation des fumées de manière efficace. Ce système est idéal pour les poêles étanches, prenant l'air de l'extérieur grâce à son tuyau coaxial, ce qui améliore l'efficacité du générateur de chaleur. L'installation est simple et ne nécessite pas de levage par le toit, ce qui réduit les coûts techniques.Spécifications techniques
- Diamètre extérieur du tuyau : 130 mm
- Diamètre intérieur du conduit d'évacuation : 80 mm
- Diamètre minimum du trou dans le mur : 140 mm
- Épaisseur maximale de pénétration du mur : environ 0,5 m
Éléments inclus dans le kit
- 1 raccord T 90F vitre noir Ø100 (COD. SMRT80100F)
- 1 bouchon de condensation fermé noir
- 1 élément répartiteur coaxial noir Ø100/150 (CODE PCGS08100)
- 1 élément linéaire 1 m Ø100/150 coaxial noir (CODE PCED01100)
- 1 élément linéaire 0,5 m Ø100/150 coaxial noir (CODE PCED02100)
- 1 coude 90 Ø100/150 coaxial noir (CODE PCCN90100)
- 1 borne horizontale Ø100/150 coaxial noir (CODE PCTS07100)
- 1 tuyau flexible en aluminium noir Ø50 L. 1,5 m (CODE FLXACN15050)
- 1 réducteur Ø50/40 nat aluminium (CODE PPRC09050)
- 2 roses silicone noires Ø150 (CODE PPROSONE150S)
- 4 pinces de verrouillage coaxial noires Ø150 (CODE PCFB19100)
- 3 pinces de verrouillage émail noires Ø100 (CODE PPFB19100X)
- 1 pince murale noire réglable Ø130-180 (COD. PPFM80130)
- 1 élément linéaire 0,25 m Ø100 vitre noir (CODE SMED03100) (à installer si nécessaire)
Installation
- Mise en place du TEE avec son bouchon condensation.
- Installation de l'élément séparateur.
- Retirer, si nécessaire, le panneau de commande pour positionner les tuyaux verticaux.
- Installation des éléments coaxiaux de 1 m et 0,5 m.
- Installation du coude 90.
- Positionner le poêle et tracer la position exacte pour réaliser le trou dans le mur.
- Installation du terminal de passage mural.
- Installation du tuyau d'admission d'air entre la pièce en T et la sortie du poêle.
- Utiliser la réduction de Ø50 à Ø40 uniquement si la sortie du poêle est de cette taille.
- Le montage de la protection anti-chaleur est facultatif.
Autres informations
- Joints en silicone haute température inclus sur tous les éléments.
