Cheminée poêle à granules Kit coaxial DN int 80 - ext 130

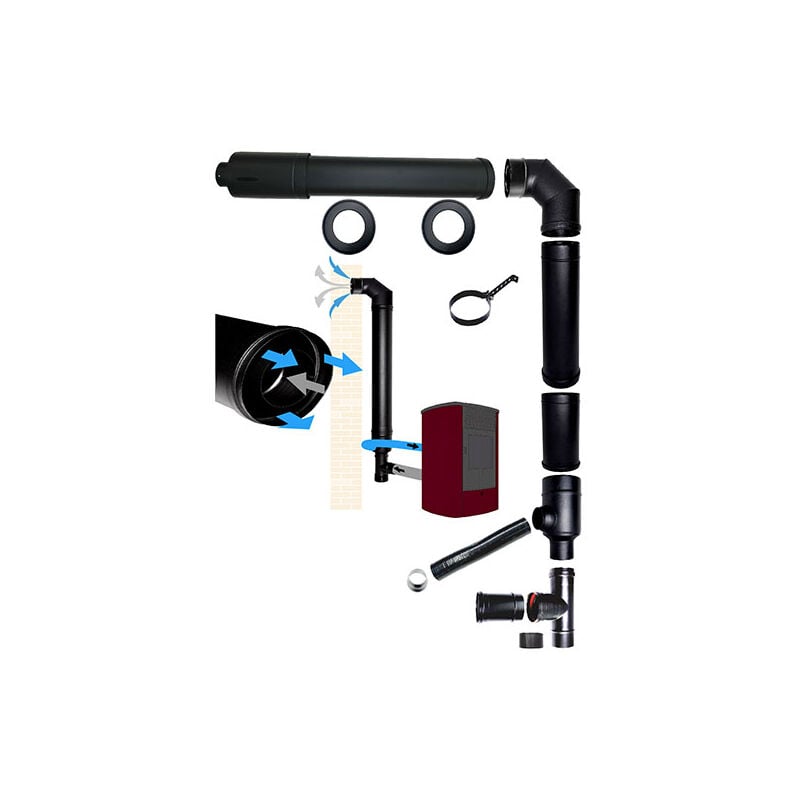

Kit d'aspiration et de combustion coaxial pour façade poêle à pellets Kit MBM 80/130 pour la configuration coaxiale concentrique horizontal pour les poêles étanches à décharge dans la façade (lorsque cela est autorisé). Ce type d'installation avec sortie avant est très simple à mettre en uvre, car il ne nécessite pas de soulever à travers le toit et par conséquent ne nécessite pas de travail technique et coûteux. Cela permet à l'appareil de chauffage de fonctionner étanche à l'eau, en prenant l'air extérieur du logement grâce au tuyau coaxial. Ceci est obligatoire en France pour les maisons BBC ou RT2012. Le principe est très simple: les tubes ont deux conduits distincts. L'extérieur du tube a un diamètre de 130 mm, et est la partie à l'intérieur duquel l'air passe, à l'intérieur il y a un deuxième canal de 80 mm de diamètre utilisé pour l'évacuation des fumées. Cela permet de préchauffer l'air entrant pour améliorer l'efficacité du générateur de chaleur. Le trou dans le mur doit donc avoir un minimum de 140 mm de diamètre. Une fois le trou fait, l'assemblage de tous les éléments prend quelques minutes. Ces tubes engagent une sur l'autre avec connexion mâle / femelle. POINTS inclus dans le kit: Union N ° 1 T 90 ° F VITRAGE NOIR ø80 (. COD SMRT08080F) CAP Condensa FERMEES BLACK nr. 1 ELEMENT SPLITTER ø80 / 130 BLACK COAXIAL (COD. PCGS08080) nr. 1 élément linéaire 1 MT ø80 / 130 BLACK COAXIAL (COD. PCED01080) nr. 1 LINEAR ELEMENT 0,5 MT ø80 / 130 BLACK COAXIAL (COD. PCED02080) nr. 1 COURBE 90 ° ø80 / 130 BLACK COAXIAL (COD. PCCN90080) nr. 1 TERMINAL HORIZONTAL ø80 / 130 BLACK COAXIAL (COD. ......) nr. 1 TUYAU EN ALUMINIUM NOIR Ø50 L. 1,5 MT (COD. FLXACN15050) REDUCTION ø50 / 40 ALUMINUM NAT (COD. PPRC09050) nr. 2 BLACK ROSE Ø130 (COD. PPROSONE130) nr. 4 CLAMP LOCKING Ø130 COAX BLACK (COD. PCFB19080) nr. 3 CLAMP VERROUILLAGE ø80 VITRAGE NOIR (COD. PPFB19080X) nr. 1 tuyau noir MUR ORIENTABLE ø80-130 (COD. PPFM80130) nr. 1 PROTECTION ANTI-CHALEUR (montage en option) nr. 1 LINEAR ELEMENT 00:25 MT de VITRAGE NOIR (COD SMED03080.) (À installer dans le cas de la paroi d'espacement, le cas échéant) joints d'étanchéité en silicone à haute température, y compris tous les éléments INSTRUCTIONS DE MONTAGE: 1. Installation du TEE avec son bouchon condensation. 2. séparateur d'élément d'installation. 3. Supprimer, le cas échéant, le panneau de commande de sorte que les tubes verticaux peuvent être positionnés sans se toucher ou passer trop près du panneau lui-même. 4. Installation de deux éléments coaxiaux 1 et 0,5 mt mt. 5. Installation de coude à 90 °. A partir de ce moment, vous pouvez placer votre poêle et de suivre l'emplacement exact pour la construction du trou de mur. 6.Installazione de la borne de traversée de paroi. L'épaisseur maximale de la traversée de paroi est d'environ 0,5 m. Il est nécessaire que ce terminal est d'environ 30 cm à l'extérieur. Le collier de paroi utilisée pour fixer la tige à la paroi (NB: pas supporter des charges verticales). Il est également important que la façade sur laquelle est formée cette sortie doit être exempt de tout obstacle susceptible de perturber l'écoulement des gaz de combustion et / ou l'alimentation en air (par ex. D'angle de la paroi de retour). 7. Installation d'un tuyau d'admission d'air entre raccord en T (séparateur d'article) et la sortie du poêle. La réduction de ø50 à ø40 doit être utilisé que dans le cas où la sortie du dispositif de chauffage est de dimensions telles. 8. Dans le kit il y a un élément de recouvrement du raccord en T (protection anti-feu), mais son montage est facultative. Installation du tuyau d'admission d'air entre raccord en T (élément de séparation) et la sortie du poêle. La réduction de ø50 à ø40 doit être utilisé que dans le cas où la sortie du dispositif de chauffage est de dimensions telles. 8. Dans le kit il y a un élément de recouvrement du raccord en T (protection anti-feu), mais son montage est facultative. Installation du tuyau d'admission d'air entre raccord en T (élément de séparation) et la sortie du poêle. La réduction de ø50 à ø40 doit être utilisé que dans le cas où la sortie du dispositif de chauffage est de dimensions telles. 8. Dans le kit il y a un élément de recouvrement du raccord en T (protection anti-feu), mais son montage est facultative.
