Description générale

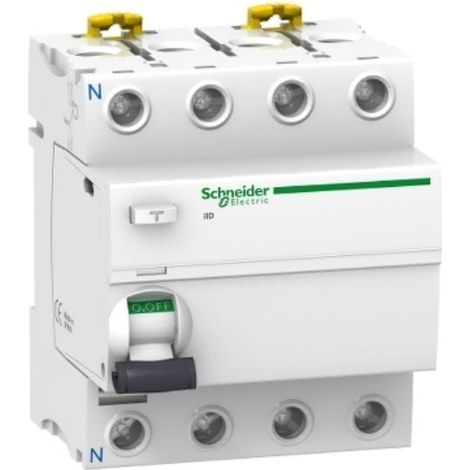

Le disjoncteur différentiel Acti9 iID 4P 63A 300mA de Schneider est conçu pour assurer une protection efficace contre les défauts d'isolement dans les installations électriques. Il est particulièrement adapté aux environnements difficiles grâce à sa résistance aux perturbations électriques, à la poussière, aux produits chimiques et à l'humidité. Ce modèle est un complément naturel aux disjoncteurs iC60, offrant une sécurité totale et une continuité de service accrue.Spécifications techniques
- Tension assignée d'emploi : 380...415 V CA 50/60 Hz
- Fréquence du réseau : 50/60 Hz
- Pouvoir assigné de coupure et fermeture : Idm 1500 A, Im 1500 A
- Courant nominal de court-circuit conditionnel : 10 kA
- Tension d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 6 kV
- Courant de pointe : 250 A
- Endurance mécanique : 20 000 cycles
- Endurance électrique : AC-1 : 15 000 cycles
- Dimensions : Hauteur 91 mm, Largeur 72 mm, Profondeur 73,5 mm
- Poids : 0,37 kg
Compatibilité et accessoires
- Type de raccordement : Terminal simple haut ou bas 1...35 mm² rigide, 1...25 mm² souple, 1...25 mm² flexible avec embout
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 3,5 N.m
- Code de compatibilité : IID
Installation
Ce disjoncteur est conçu pour un montage sur rail DIN, facilitant son intégration dans les tableaux électriques.Utilisation
Le disjoncteur différentiel iID est utilisé pour protéger les circuits électriques contre les défauts d'isolement, garantissant ainsi la sécurité des installations électriques.Autres informations
- Type de commande : Par maneton
- Couleur : Blanc
- VisiTrip : Indication de défaut locale
- Déclenchements intempestifs de l'immunité : 250 A crête instantanée et 3 kA crête pour sélective 20.8 ms
