Description générale

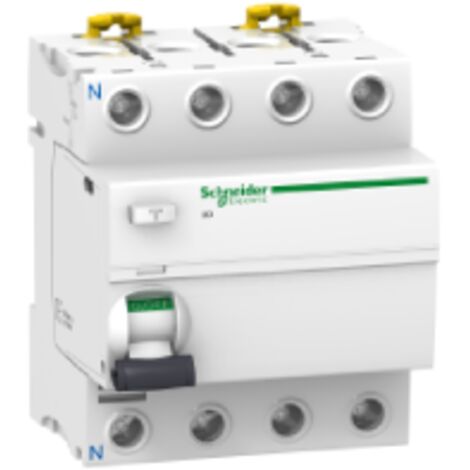

Le disjoncteur différentiel Acti9 iID 4P 25A 300mA de Schneider Electric est un dispositif modulaire et fiable, conçu pour protéger contre les chocs électriques et les risques d'incendie. Il assure la déconnexion des circuits électriques en cas de défaut à la terre et est équipé d'une fenêtre VisiSafe, permettant une maintenance sécurisée. Ce modèle est conforme à la norme EN/IEC 61008-1.Spécifications techniques
- Type : Disjoncteur différentiel (RCCB)
- Nombre de pôles : 4
- Courant nominal (In) : 25A
- Sensibilité : 300mA
- Tension assignée d'emploi (Ue) : 400V CA 50/60 Hz
- Tension assignée d'isolement (Ui) : 500V
- Tension de tenue aux chocs (Uimp) : 6kV
- Pouvoir assigné de coupure : Im 1500A
- Courant nominal de court-circuit conditionnel : 10kA
- Durée de vie mécanique : 20,000 cycles
- Durée de vie électrique : 15,000 cycles AC-1
- Degré de protection : IP20 (conforme à IEC 60529)
- Dimensions : Hauteur 91 mm, Largeur 72 mm, Profondeur 73,5 mm
- Poids : 0.37 kg
Compatibilité et accessoires
- Mode de raccordement : Terminal unique, haut ou bas pour 1 fil flexible (1...25 mm² max sans embout) ou 1 fil rigide (1...35 mm² max sans embout)
- Longueur de dénudage des fils : 14 mm (haut ou bas)
- Couple de serrage : 3.5 N.m (haut ou bas)
Installation
- Mode d'installation : Fixe, sur rail DIN
- Pas : 9 mm
Utilisation
- Protection contre les chocs électriques dus à des contacts indirects
- Prévention des risques d'incendie
- Indication de la position du contact : Oui
Autres informations
- Les disjoncteurs différentiels iID sont insensibles aux perturbations électriques et offrent une protection contre la poussière, l'humidité et d'autres agents dans des environnements difficiles.
- Indication de défaut locale : VisiTrip.
