Informations produit

Description

Description générale

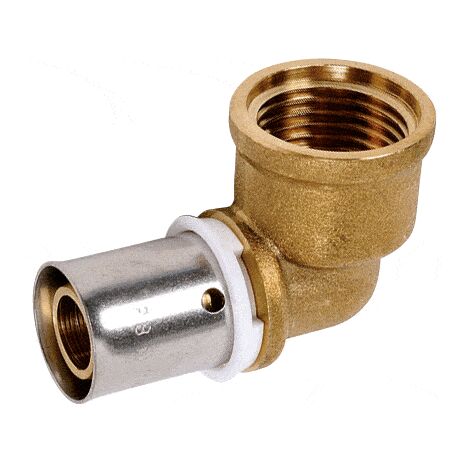

Le coude PER à sertir - Femelle Fixe 12x17 - Ø16 est un raccord métallique de la marque PBTUB, conçu pour les tubes en matériaux de synthèse tels que le PEX ou le PB. Ce produit fait partie de la gamme Sertipress et est destiné à des applications variées, notamment pour l'alimentation en eau chaude et froide, ainsi que pour les systèmes de chauffage.

Spécifications techniques

  • Dimensions : 16x1,5 (tubes de série S=5 selon ISO 4065)
  • Pression maximale : 6 bars pour l'alimentation en eau chaude et froide
  • Pression maximale : 10 bars pour les applications d'eau glacée
  • Matériaux : laiton CW617N pour les composants, acier inoxydable pour la douille de sertissage
  • Empreinte de sertissage : Rfz

    • Installation

    Le montage des raccords doit être effectué sur une partie de tube rectiligne. Il est essentiel de redresser le tube avant de procéder au sertissage. Voici les étapes à suivre pour une installation correcte :
  • Couper le tube de manière propre et perpendiculaire avec un coupe-tubes.
  • Vérifier que le jeu de matrices correspond au diamètre du tube à sertir (DN gravé sur les matrices).
  • Monter la douille sur le tube et introduire l’insert à fond dans le tube.
  • Placer l’ensemble à sertir dans la tête de l’outil et refermer la tête.
  • Procéder aux opérations de sertissage à l'aide d'outillages spécifiques.

    • Utilisation

    Les opérations de sertissage doivent être réalisées avec des sertisseuses spécifiques, telles que les modèles PINK2, PINPFL et PINMR, qui sont validées pour cet assemblage.

    Caractéristiques

    • Marque
      SANITAIRE-DISTRIBUTION
    • Matières
      Polyéthylène Réticulé (PER)
    • Compatible eau potable
      Oui
    • Configuration raccord
      Femelle
    • Diamètre du raccordement
      16 mm
    • Diamètre intérieur
      16 mm
    • Diamètre nominal
      16 mm
    • Empreinte de serrage
      6 pans
    • Filetage plomberie
      3/8" (12x17)
    • Forme
      Cylindrique
    • Genre principale
      Femelle
    • Matière du raccord
      Laiton
    • Poids
      63 g
    • Type de connexion
      À sertir
    • Type de raccord
      Raccord
    • Type de raccord b (sortie)
      Sortie
    • Usage du raccord
      Pour tuyau d'alimentation
    • Diamètre
      1.6 cm
    • Réf. ManoMano
      ME26859221
    • MMID
      391313324499
    • Réf. fabricant
      3519610018574
    • EAN
      3519610018574

    Questions fréquentes

    Quelle est la pression maximale supportée par ce raccord pour une utilisation avec de l'eau chaude et froide ?

    Ce raccord peut supporter une pression maximale de 6 bars lorsqu'il est utilisé pour l'alimentation en eau chaude et froide.

    Quelles sont les étapes essentielles pour une installation correcte de ce raccord ?

    Pour une installation correcte, il est nécessaire de couper le tube proprement et perpendiculairement, de vérifier la correspondance des matrices avec le diamètre du tube, de monter la douille sur le tube, d'introduire l'insert à fond, puis de procéder au sertissage avec un outil adapté.

    Quels outils de sertissage sont compatibles avec ce raccord ?

    Les outils de sertissage compatibles incluent les modèles spécifiques tels que PINK2, PINPFL et PINMR, qui sont validés pour cet assemblage.
