Description générale

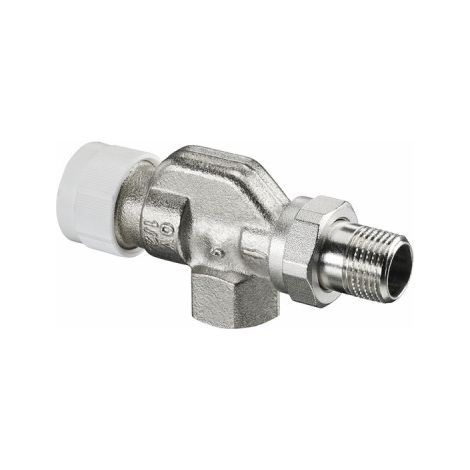

La vanne thermostatique OV, série AV 9 M 30x1,5, PN 10, est conçue pour l'équilibrage hydraulique manuel dans les installations de chauffage central et de rafraîchissement en circuit fermé. Elle se monte sur l'aller et permet un préréglage progressif pour adapter le débit au besoin calorifique. Les robinets thermostatiques AV 9 sont disponibles en plusieurs versions : équerre, droit, équerre inversé et angle.Spécifications techniques
- Corps en laiton avec surface nickelée
- Tige en acier inoxydable
- Filetage d'entrée : F 3/8" (12 x 17)
- Filetage de sortie : M 3/8" (12 x 17)
- Raccordement : Femelle - Mâle
- Longueur 1 : 22 mm
- Longueur 2 : 52 mm
- Longueur 3 : 41.5 mm
- Raccord fileté du thermostat : M 30 x 1,5
- Testé et approuvé selon la norme EN 215
Compatibilité et accessoires
- Utilisation dans les systèmes de chauffage central bitubes à circulation forcée
- Réglage possible avec clé plate de 13 ou avec clé de préréglage
Installation
- Montage sur l'aller
- Remplacement de la cartouche de la vanne possible sans vidange de l'installation
Utilisation
- Préréglage modifiable sous pression de l'installation à l'aide d'un outil de commande ou d'une clé plate SW 13
- Préréglage visible de l'extérieur
Autres informations
- Chaque robinet est équipé d'un capuchon de protection de chantier blanc avec 3 nervures frontales
