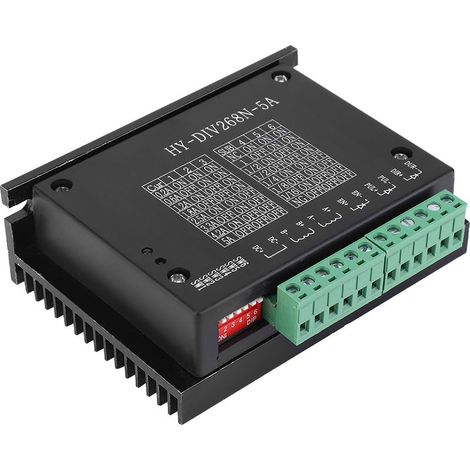

Contrleur CNC biphasé pour moteur pas-à-pas hybride TB6600, 0.2-5A, entrée DC12-48V

Bienvenue dans notre boutique !

Ce driver de moteur pas à pas hybride biphasé est con?u pour offrir des performances élevées et une stabilité exceptionnelle dans diverses applications industrielles.

**Caractéristiques techniques détaillées :**

* **Tension d'alimentation :** 12 à 48 V CC

* **Courant d'entrée :** 1 à 5 A (sélectionnable en fonction du moteur)

* **Courant de sortie :** 0,2 A à 5 A

* **Diamètre extérieur du moteur compatible :** 35 à 86 mm

* **Température de fonctionnement :** -10°C à 45°C

* **Température de stockage :** -40°C à 70°C

* **Humidité :** Sans condensation, sans gouttes

* **Gaz :** Gaz combustibles et poussières conductrices interdits

**Performances et fonctionnalités :**

* **Contr?le avancé :** Utilise le contr?le de subdivision par boucle de courant du driver. L'ondulation de torsion du moteur est faible, garantissant un fonctionnement à basse vitesse très stable, avec pratiquement aucune vibration ni bruit.

* **Couple élevé à haute vitesse :** Le couple à haute vitesse est bien supérieur à celui des autres drivers biphasés, offrant une précision de positionnement élevée.

* **Protection intégrée :** Protection contre les surtensions, sous-tensions, surintensités et courts-circuits.

* **Signal d'activation hors ligne :** Lorsqu'il est valide, la panne du driver est réinitialisée et toute impulsion est désactivée. Le moteur maintient son couple après la coupure des composants de sortie de puissance du driver.

* **Signal de contr?le PC :** Peut être actif haut ou actif bas. En mode actif haut, les bornes négatives ensemble agissent comme un signal actif bas. Les extrémités positives de tous les signaux de contr?le sont utilisées ensemble comme un signal commun.

* **Fonction demi-flux :** Une impulsion de pas de 200 ms réduit automatiquement le courant de sortie du driver à 50 % du courant nominal pour éviter la surchauffe du moteur.

* **Applications courantes :** Idéal pour les machines de gravure, les machines-outils CNC, les machines d'emballage, etc.

**Configuration des pas :**

* 200 pas (synchronisation)

* 400 pas (2 segments)

* 1600 pas (8 segments)

* 3200 pas (16 segments)

**Interface d'alimentation :**

1. **DC+, DC- :** Connexion de l'alimentation du driver. DC+ : Niveau positif de l'alimentation CC, tension 12 à 48 V, courant max. 5 A. DC- : Niveau négatif de l'alimentation CC.

2. **A+, A-, B+, B- :** Connexion du moteur pas à pas hybride biphasé. Le driver est compatible avec les systèmes à quatre fils, ainsi que les connexions parallèles et série des enroulements du moteur. La connexion série offre des performances à haute vitesse élevées, mais nécessite un courant de commande plus important (1,73 fois le courant de l'enroulement du moteur).

**Dépannage :**

* **RUN (Voyant vert) :** Fonctionnement normal.

* **ERR (Voyant rouge) :** Panne ou indicateur d'alimentation.

**Définition des signaux de contr?le :**

* **PUL+ :** Entrée positive du signal d'impulsion de pas ou entrée positive du signal d'impulsion positive.

* **PUL- :** Entrée négative du signal d'impulsion de pas ou entrée négative du signal d'impulsion positive.

* **DIR+ :** Entrée positive du signal de direction de pas ou entrée positive du signal d'impulsion négative.

* **DIR- :** Entrée négative du signal de direction de pas ou entrée négative du signal d'impulsion négative.

* **EN+ :** Entrée positive du signal de réinitialisation ou de désactivation hors ligne.

* **EN- :** Entrée négative du signal de réinitialisation ou de désactivation hors ligne.

**Contenu du colis :**

1 x Driver de moteur pas à pas TB6600

**Remarque importante :** Assurez un espace de 20 mm autour du driver. Ne le placez pas à proximité d'autres équipements chauffants. évitez la poussière, les brouillards d'huile, les gaz corrosifs, l'humidité excessive et les fortes vibrations.
