Analyseur d'antenne SARK100 1-60 MHz HF : mesure du TOS (taux d'ondes stationnaires) et de l'impédance/capacité. Idéal pour les radioamateurs.
Produit similaire livré par
Leborgne – Griffe de jardin 4 dents interchangeable – Acier trempé pour résistance – Largeur 40 cm pour rendement optimal – Fabriqué en France
129,67 €
186
Vendu par SWEET
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Paramètres d'accord des stubs : TOS, facteur Q approximatif, fréquence de résonance, bande passante, impédance ;
Détermination de l'impédance caractéristique de la ligne de transmission ;
Mesure de la résonance de la boucle magnétique et du TOS ;

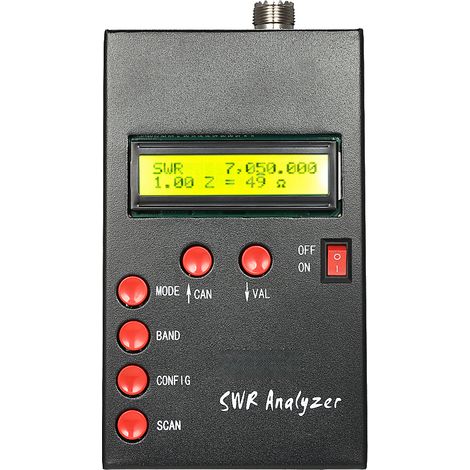

Définitions des boutons de commande :
MODE : sélection du mode de fonctionnement : impédance (par défaut), impédance complexe, capacité et inductance
BANDE : sélection de la bande parmi les bandes disponibles : de 160 m à 6 m
CONFIG : menu de configuration et fonctions étendues : liaison PC, réglage du pas, réglage du délai de suspension, étalonnage et mise à jour du logiciel
SCAN : appuyez sur cette commande pour lancer un balayage des fréquences de la bande sélectionnée. Sortie de balayage vers le mode d'impédance affichant la bande passante 2:1 et le point de résonance de l'antenne
CAN (haut) : augmente la fréquence et sert à annuler l'opération pour le menu CONFIG
VAL (bas) : diminue la fréquence et sert à valider l'opération pour le menu CONFIG
Spécifications :
Génération de fréquence& Contrôle : 1-60 MHz
Impédance de la source : 50 ohms
Stabilité : (≤) 100 ppm
Pureté spectrale : Harmoniques inférieures > - À déterminer dB au-delà de 60 MHz
Pas : Incréments configurables par l’utilisateur de 100 Hz, 1 kHz, 10 kHz et 100 kHz
Plage de mesure utilisable : ROS : 1,0 à 9,99
Impédance : Approx. 5 à 2000 ohms
Sortie RF : Réglable : 2,0 V crête à crête (typ.)
Sortie RF : BNC
Connecteurs : RF
Alimentation (non fournie) : Alimentation externe : 12-14 V CC, 500 mA
Alimentation externe : Prise d’alimentation 2,1 mm (broche centrale)
Interface USB : Connecteur mini-USB
Dimensions : 14,8 × 8,7 × 3,3 cm (L × l × H)
Poids : 536 g
Contenu de l’emballage :
1 antenne ROS Analyseur
Manuel d'utilisation en anglais :
https://www.dropbox.com/s/z2t3t73lwpsq3ha/SARK100%20User%20Manual.pdf?dl=0
Installation du logiciel :
https://www.dropbox.com/s/wl7vvd2gobm4xaf/WinPCC-Sark100%20EN%20V0.8.exe?dl=0
Détermination de l'impédance caractéristique de la ligne de transmission ;
Mesure de la résonance de la boucle magnétique et du TOS ;
Définitions des boutons de commande :
MODE : sélection du mode de fonctionnement : impédance (par défaut), impédance complexe, capacité et inductance
BANDE : sélection de la bande parmi les bandes disponibles : de 160 m à 6 m
CONFIG : menu de configuration et fonctions étendues : liaison PC, réglage du pas, réglage du délai de suspension, étalonnage et mise à jour du logiciel
SCAN : appuyez sur cette commande pour lancer un balayage des fréquences de la bande sélectionnée. Sortie de balayage vers le mode d'impédance affichant la bande passante 2:1 et le point de résonance de l'antenne
CAN (haut) : augmente la fréquence et sert à annuler l'opération pour le menu CONFIG
VAL (bas) : diminue la fréquence et sert à valider l'opération pour le menu CONFIG
Spécifications :
Génération de fréquence& Contrôle : 1-60 MHz
Impédance de la source : 50 ohms
Stabilité : (≤) 100 ppm
Pureté spectrale : Harmoniques inférieures > - À déterminer dB au-delà de 60 MHz
Pas : Incréments configurables par l’utilisateur de 100 Hz, 1 kHz, 10 kHz et 100 kHz
Plage de mesure utilisable : ROS : 1,0 à 9,99
Impédance : Approx. 5 à 2000 ohms
Sortie RF : Réglable : 2,0 V crête à crête (typ.)
Sortie RF : BNC
Connecteurs : RF
Alimentation (non fournie) : Alimentation externe : 12-14 V CC, 500 mA
Alimentation externe : Prise d’alimentation 2,1 mm (broche centrale)
Interface USB : Connecteur mini-USB
Dimensions : 14,8 × 8,7 × 3,3 cm (L × l × H)
Poids : 536 g
Contenu de l’emballage :
1 antenne ROS Analyseur
Manuel d'utilisation en anglais :
https://www.dropbox.com/s/z2t3t73lwpsq3ha/SARK100%20User%20Manual.pdf?dl=0
Installation du logiciel :
https://www.dropbox.com/s/wl7vvd2gobm4xaf/WinPCC-Sark100%20EN%20V0.8.exe?dl=0
Caractéristiques
- MarqueBEYAMIS
- Longueur17 cm
- Largeur9.5 cm
- Hauteur3.5 cm
- MatièresPolycarbonate
