Utilisé pour l’adduction d’eau sanitaire, la distribution d’eau chaude dans les installations de chauffage central et le gaz, le cuivre est stable à la dilatation et résiste aux UV. Cintrable à chaud si écroui et à froid si recuit, les tuyaux de cuivre sont distribués en couronne de 15, 25 m... ou en barre de 1, 2 m etc.

Caractéristiques importantes

  • Ecroui ou recuit
  • Utilisation et installation
  • Epaisseur et longueur
Voir les tubes cuivre !

Tuyau en cuivre : utilisation et caractéristiques

Tuyau en cuivre : utilisation et caractéristiques

Le cuivre est utilisé en plomberie pour l’adduction d’eau sanitaire et en chauffage pour la distribution d’eau chaude dans un plancher chauffant ou des radiateurs à eau chaude (chauffage central, chaudière).

Utilisé pour l’eau froide ou l’eau chaude sanitaire (ECS), le cuivre est un matériau résistant avec une faible dilatation : env. 6 mm d’allongement sur une longueur de 25 m, 6 cm pour le PER et 7 mm pour le multicouche sur même longueur. Il présente une isolation acoustique moyenne, une forte malléabilité et la possibilité d'installation hydro-câblée (possibilité de conduire un fluide dans un circuit sans raccords).

Tuyau en cuivre : utilisation et caractéristiques

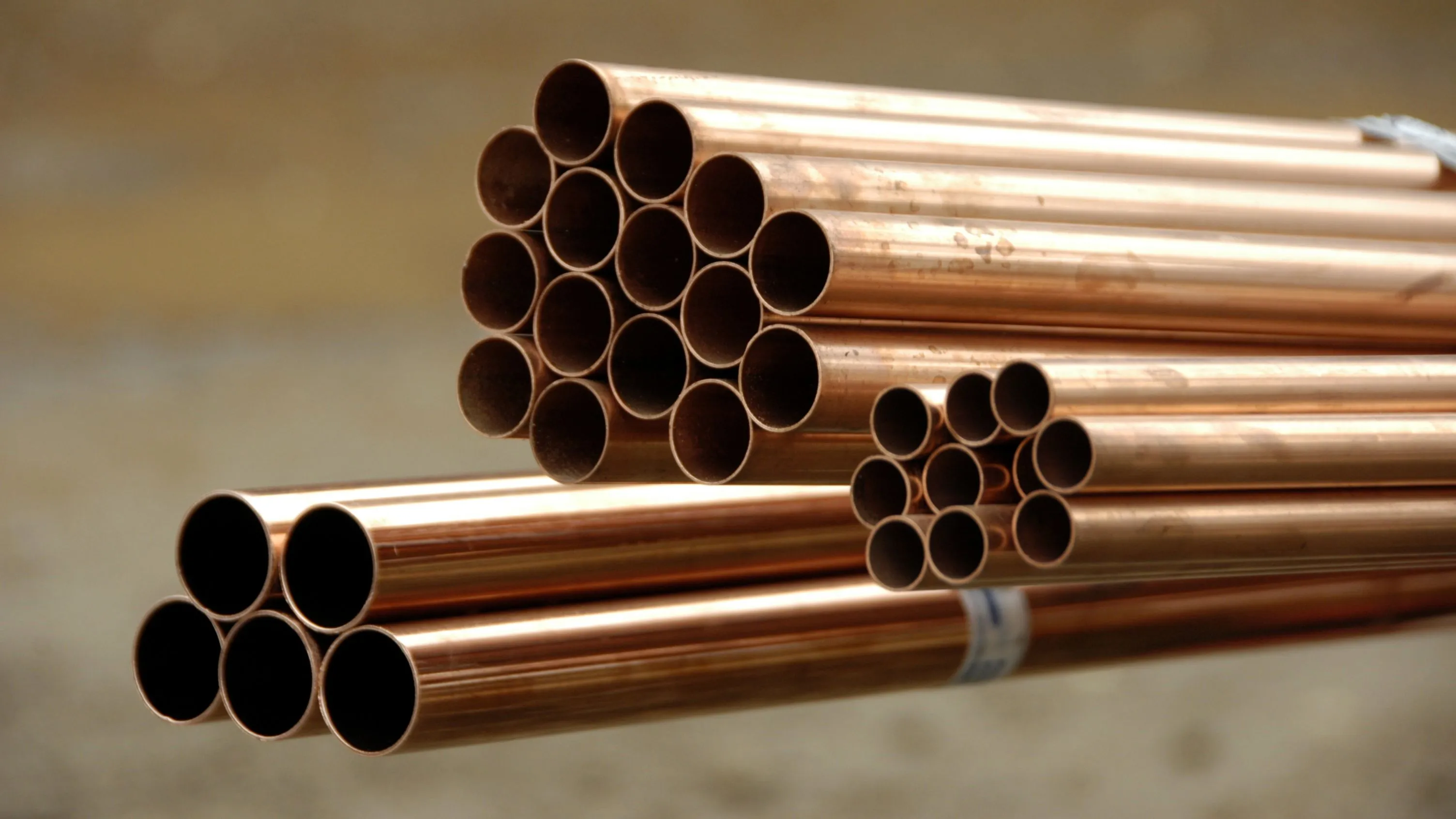

Les tuyaux de cuivre sont distribués sous deux formes :

  • Le cuivre écroui en barre rigide

  • Le cuivre recuit en couronne souple

Utilisation et caractéristiques du cuivre écroui et recuit

Tube cuivre écroui

Tube cuivre recuit

Utilisation et caractéristiques

Vendu en barre rigide de 1 à 5 m

Vendu en couronne souple de 2 à 50 m

Utilisé en montage apparent

Utilisé en montage encastré

Cintrable à chaud (chauffage par chalumeau puis utilisation d'une pince à cintrer)

Cintrable à froid (utilisation d'une cintreuse)

Fixation murale avec des colliers Atlas

Utilisation en distribution d’eau chaude et froide sanitaires et gaz

Outils et fournitures d'installation

Faire une installation cuivre requiert des compétences et des outils de plombier (cintreuse, chalumeau etc.) ainsi que des raccords en cuivre à braser (té, coude, réducteur, manchon) et des raccords en laiton à visser (mamelon, réducteur, coude etc.) pour les connexions des différents équipements sanitaires (chauffe-eau électrique, robinet etc.). Le brasage du cuivre nécessite un certain savoir-faire et un équipement dédié.

Voir le catalogue ManoMano
Cintreuse

Diamètres des tuyaux en cuivre

Diamètre nominal intérieur en mm

Diamètre nominal extérieur en mm

Dénomination cuivre épaisseur 2 mm

Dénomination cuivre épaisseur 1 mm

8

10

8/10

8 – 1

10

12

10/12

10 – 1

12

14

12/14

12 – 1

14

16

14/16

14 – 1

16

18

16/18

16 – 1

18

20

18/20

18 – 1

20

22

20/22

20 - 1

Diamètres des tuyaux en cuivre selon l'utilisation sanitaire

Plan ou schéma de l’installation en cuivre
Voir le catalogue ManoMano
Tuyaux en cuivre

Les raccords en cuivre d'une installation sanitaire

Traçage et implantation des tuyauteries cuivre
