On peut assembler des éléments entre eux par boulonnage, soudage ou par rivetage. La pose de rivets requiert quelques bases pour définir les diamètres, longueurs ou type de tête. Selon l'usage et la destination, il faut choisir le type de rivet à utiliser. Pour ce faire, suivez nos conseils dans ce guide.

Caractéristiques importantes

  • Types de rivets
  • Utilisations
  • Pose
  • Accessoires
Voir les rivets

Un rivet est un élément d’assemblage destiné à unir deux pièces en s’introduisant dans un trou de perçage commun. Il y est solidement fixé par écrasement. Généralement posé à l’aide d’une riveteuse, il est largement utilisé en mécanique et en carrosserie mais pas seulement. En effet, certains types de rivets sont aussi utilisés dans le textile.

Un rivet se compose de 3 parties :

  1. La tête (plate, ronde, fraisée).
  2. Le corps ou le fût.
  3. La rivure est l'opération effectuée (bombage) pour fixer le rivet.
Voir le catalogue ManoMano
Rivet

Nom

Forme tête /corps

Matière

Utilisation

Outils de pose

Particularité

Rivet plein à frapper, Rivet médiéval

Bombée

Goutte de suif

Fraisée

Plate

A facette

Acier

Cuivre

Laiton

Aluminium

Inox

Assemblages métalliques

Coutellerie

Armurerie

Décoration

Modélisme

Tire rivet

Bouterolle

Chalumeau

Norme NF EN 27-151 à

NF EN 27- 154

Rivet fore, rivet mi-plein

Ronde

Plate

Goutte de suif

Corps creux d'un seul côté

Acier chromé

Aluminium

Laiton

Inox

Assemblage tôles

Coutellerie

Pièces articulées

Poinçon

Tas

Possibilité de laisser le rivet tournant

Rivet creux ou tubulaire

Roulée

Corps creux

Cuivre

Laiton

Aluminium

Assemblages légers

Electronique

Poinçon

Tas

DIN 7340

Possibilité de laisser le rivet tournant

Rivet SIM, U

Ronde

Corps hélicoïdal

Acier carbone

Inox

Fixation dans trou borgne de plaque constructeur ou signalisation

Marteau

Presse

Mise en place en force

Rivet fendu ou bifurqué

Ronde

Corps fendu

Acier zingué

Laiton

Décoration

Cycles

Militaire

2 ailettes à replier

Possibilité de mise en place d'une contre rondelle

Rivet aveugle standard

Plate étroite

Plate large

Fraisée

Acier zingué

Laiton

aluminium

Tout assemblage tôle

Pince à riveter

Riveteuse

Aucune

Rivet aveugle étanche

Plate étroite

Plate large

Inox

Assemblage réservoirs

Réparation sans soudage

Pince à riveter

Riveteuse

Tête de clou enfermée à l'intérieur du rivet

Rivet aveugle éclaté, étoilé

Plate étroite

Plate large

Acier zingué

 Inox

Assemblages matériaux tendres

Pince à riveter

Riveteuse

En version T la tige se verrouille dans le rivet

Rivet aveugle Multi serrage

Plate étroite

Plate large

Aluminium

Plage de serrage étendue

Pince à riveter

Riveteuse

Formation de double ou triple bourrelets selon épaisseurs

Rivet aveugle Plastique

Plate étroite

Plate large

Acétate

Polyamide

Assemblage matériaux fragiles

Pince à riveter

Riveteuse

Couleurs diverses disponibles

Rivet aveugle structure

Plate étroite

Plate large

Fraisée

Acier zingué

Aluminium

Inox

Assemblages résistants de  tôles fines (bardage, bacs acier)

Pince à riveter

Riveteuse

Verrouillage du clou dans le corps

Rivet aveugle cannelé

Plate

Corps rainuré

Acier zingué

Aluminium

Mise en place dans trous borgnes

Pince à riveter

Riveteuse

Aucune

Rivet œillet

Roulée

Corps creux

Acier

Cuivre

Laiton

Aluminium

Passage de corde, câble

Pince spéciale adaptée au diamètre de l'œillet

Confection

Bâches

Voilerie

Le rivet plein ou rivet à frapper utilisé autrefois pour les assemblages métalliques à chaud est délaissé de nos jours au profit de nombreux types de rivets à pose rapide à froid. Ils sont encore employés pour la restauration de pièces anciennes et pour la décoration (style industriel). La pose des rivets acier requiert la chauffe de la rivure avec un chalumeau, un tire-rivet et une bouterolle.

Le rivet foré ou mi-plein comporte une partie de son fût évidée ce qui facilite la mise en œuvre à froid. Si on dose le matage à froid de la rivure, on peut en faire un rivet tournant bien pratique dans le cas de pièces articulées.

Réparer une ceinture est facile avec ce type de rivet qui se compose d'une ou 2 pièces. Le rivet souvent en laiton se pose facilement sans trop le frapper.

Selon le modèle, un poinçon et un tas sont nécessaires pour obtenir une pose présentable. Autres noms du rivet creux :

  • rivet double casquette ;
  • rivet clou ;
  • rivet pression ;
  • gougeon tubulaire.

Au préalable, une pince emporte-pièce suffit pour percer le cuir ou le tissu puis, on peut, avec une pince à riveter spécifique correspondant au diamètre du rivet, former la rivure qui maintient les éléments en place.

Il est également possible de traiter toutes poses de rivets creux si on a à disposition les poinçons de maroquinerie accompagnés de leurs matrices.

Le rivet SIM est un rivet plein dont la tête est ronde ou bombée et le corps hélicoïdal. Il est aussi appelé rivet U ou fausse vis. On le met en place dans des trous borgnes à l'aide d'un marteau ou d'une presse.

On retrouve souvent ces rivets sur des plaques de constructeurs ou des plaques d'identification sur les châssis de voitures ou sur les bâtis de machines et de matériel industriels (vannes, pompes).

Le rivet fendu ou bifurqué à tête ronde ou goutte de suif en métal ou en laiton présente 2 ailettes qu'il suffit de replier pour fixer des pièces de vélo (garde boue, plaques) ou en maroquinerie. Essayez de faire bon du premier coup, car les ailettes cassent facilement si on les plie plusieurs fois. On peut ajouter une contre-rondelle pour empêcher la tôle ou le tissu de s'échapper.

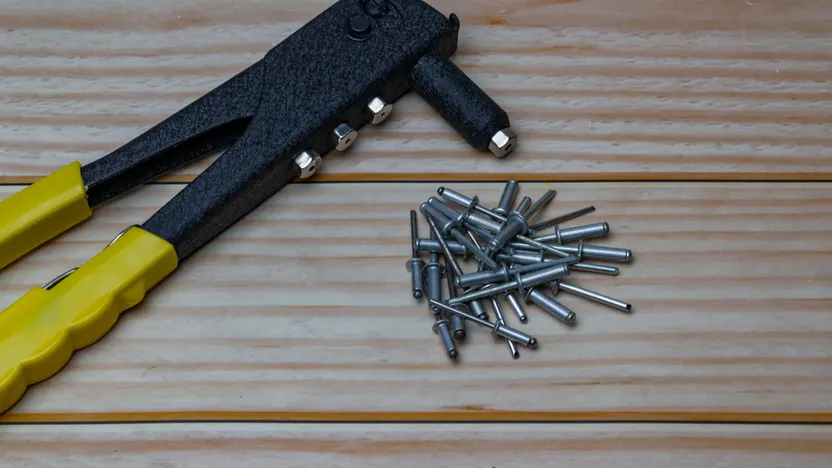

Voilà un rivet qui a révolutionné le monde industriel. Poser un rivet pop ou aveugle est facile et rapide et offre un résultat irréprochable. Là où pour des assemblages définitifs on pose une multitude de vis, le rivet aveugle lui succède. Des kilomètres de gaines industrielles à poser se fixent rapidement avec ce type de rivet.

Il est composé de 2 éléments :

  • le fût ;
  • la tige ou clou.

Puisqu'une pince à riveter de puissance variable suivant le diamètre du rivet ou une riveteuse suffit pour le mettre en œuvre, il n'y a plus qu'à accorder les diamètres et les longueurs des rivets avec les épaisseurs à assembler.

Voir le catalogue ManoMano
Riveteuse

Comment calculer la longueur d'un rivet pop

La formule pour choisir le bon rivet en fonction des éléments à assembler est la suivante :

  • Cumul des épaisseurs à riveter X 1,1 =  total 1
  • Diamètre du rivet  X 1,5 = Total 2
  • Total 1 + Total 2= longueur du rivet à utiliser

Exemple : 2 tôles de 1,5 mm à assembler = (1,5 + 1,5) x 1,1= 3,3 mm

  • Rivet Ø 2,4 mm X 1,5 = 3, 6 mm
  • Longueur du rivet = 3,3 + 3, 6mm = 6,9 mm

Les fournisseurs indiquent les plages de serrages pour chaque modèle de rivet. Vérifiez ce point. A noter également : un rivet choisi trop long pour l'assemblage envisagé peut avoir pour conséquence, une tige qui dépasse du rivet avec un risque de blessure.

Les différents types de rivets aveugles

Les rivets aveugles standards

Ce sont les rivets les plus utilisés. Avoir un assortiment de ces rivets peu onéreux dans un coffret avec la pince à riveter est impératif pour tout bon bricoleur. Ils sont souvent utilisés dans la pose de plaques d’immatriculation. Pour cette utilisation, on les retrouve aux couleurs des plaques correspondantes.

Les rivets aveugles étanches

La tête de tige de ce rivet reste bloquée dans le corps ce qui lui confère une bonne étanchéité même sous pression. Il faut, pour ce rivet, respecter scrupuleusement les diamètres de perçage préconisés. On peut aussi ajouter un joint néoprène sous la tête. Il est compatible pour assembler des métaux et des plastiques.

Les rivets aveugles éclatés ou étoilés

Lors du sertissage, le corps s'expanse en plusieurs parties pour offrir une grande surface de prise très recherchée pour l'assemblage de matériaux tendres. On trouve dans cette catégorie de rivet un modèle, appelé "T" chez certains fournisseurs, dont la tige reste prisonnière dans le corps améliorant ainsi la résistance au cisaillement du rivet.

Le rivet aveugle multi-serrage

Ce modèle offre une large surface d'appui du côté serti ainsi qu'un bon remplissage du trou ce qui n'est pas négligeable si les trous percés sont irréguliers, oblongs ou déformés. Il est fait pour remplacer plusieurs longueurs de corps de rivet ce qui simplifie le stockage. La tige reste verrouillée (extraction impossible). Il convient pour les tôles fines et les éléments susceptibles de subir des vibrations.

Le rivet aveugle plastique

Il se pose comme un rivet standard. Il peut être de couleur variable et on l'utilise pour des assemblages non conducteurs. Le corps et la tige sont en plastique (polyamide, nylon), la tête est plate. La fixation est bien entendu légère.

Le rivet aveugle structure

Ce type de rivet aveugle est recommandé en raison de sa bonne tenue face à la traction et au cisaillement. Il est renforcé grâce à sa tige verrouillée. Le bourrelet arrière est large pour éviter la fissuration au sertissage. La tige est crantée pour ne pas échapper aux mors de la pince à riveter.

Le rivet aveugle cannelé

Il se distingue des autres rivets par la présence de stries sur le corps qui en font le rivet idéal pour des fixations dans des trous borgnes. Il faut donc bien choisir la matière du rivet en fonction des matériaux à assembler pour ne pas les éclater.

Les œillets : des rivets pour assemblages textiles

Les œillets sont aussi des rivets qui jalonnent notre vie quotidienne. Les vêtements, chaussures, bâches, voilage et maroquinerie sont souvent garnis de ce type de rivet qui se pose obligatoirement avec une pince spéciale ou avec un poinçon et une matrice.

On peut l'assimiler au rivet creux puisque l'objectif est d'obtenir un bourrelet au travers duquel un lacet, une corde peuvent transiter. La confection présente un arsenal très varié de rivets œillets, les plus connus sont :

  • le rivet pression ;
  • le rivet décoratif strass ;
  • les œillets ovale et rectangulaire ;
  • le bouton pression ;
  • le rivet pyramide.

Ces rivets requièrent des outils de pose spécifiques.

Voir le catalogue ManoMano
Pince à riveter

Certaines personnes perfectionnistes ne se satisfont pas du rendu jugé peu esthétique du rivet. Pour certains modèles tels que les rivets pop à tige non verrouillée, on peut placer des cache-rivets en plastique ou en laiton. Ils sont filetés et peuvent recevoir diverses garnitures qui améliorent l'aspect visuel de l'assemblage.

Attention cependant, certains modèles de cache-rivets ont une partie qui se place entre la tête et la tôle ou l'élément à fixer, n'oubliez pas d'ajouter cette surépaisseur au calcul de la longueur du rivet.

Pour les rivets étanches, il existe des joints néoprènes à placer sous la tête de rivet.

Voir le catalogue ManoMano
Pince à riveter

Avant l'ère du soudage au chalumeau ou à l'arc, les constructions métalliques sont assemblées avec des rivets pleins forgés. La tour Eiffel compte environ 1 051 000 rivets, les ponts et réservoirs métalliques ainsi que bon nombre de bateaux sont rendus solides, résistants et étanches grâce aux rivets forgés.

La pose se fait alors à chaud par une équipe d'ouvriers soumis à la chaleur des braseros et des forges chargés de rougir les rivets. La lourde masse et le marteau pneumatique (pétard) ont, eux, pour mission de mater ces rivets pour façonner la contre rivure avec une bouterolle

En se refroidissant, le rivet se rétracte et bloque définitivement les éléments assemblés. Pour les petits assemblages, on dispose encore de rivets pleins, mais de nouveaux types de rivets ont été créés pour nous faciliter la vie.

La dernière guerre mondiale a été une période d'inventions nouvelles, le rivet aveugle et les rivets tubulaires ont fait leur apparition suite à la forte demande de mise en œuvre rapide exigée par les belligérants.
