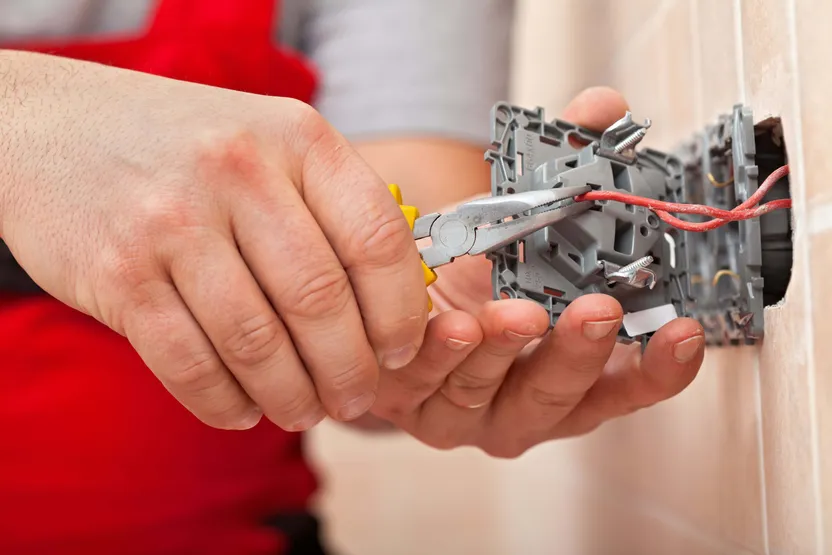

Comment brancher une prise électrique ?
'/%3E%3C/svg%3E)
Guide écrit par:
Alain, Formateur en électrotechnique, Haute-Vienne
12 guides
Caractéristiques importantes
- Connaître la norme concernant les règles d’installation pour les prises d’un logement
- Connaître les critères de choix d’une prise de courant
- Brancher une prise de courant simple ou multiple
- Brancher une prise de courant commandée
L’installation électrique d’un logement est évolutive : agrandissement de la maison, changement d’affectation ou ajout d’une pièce, besoin d’alimenter un nouvel appareil électroménager. L’implantation et le nombre de prises électriques suivent naturellement cette évolution. Il est donc important de savoir déplacer, ajouter et donc brancher une prise électrique.
Cette opération, simple techniquement au demeurant, demande cependant à être réalisée conformément aux normes en vigueur et aux règles de l’art car qui dit « électricité » dit « danger » si l’installation n’est pas sécurisée. Avant toute opération, penser à couper le disjoncteur général situé généralement à côté du compteur EDF afin de supprimer tout risque électrique.
Étapes de réalisation
- Connaître la norme concernant les règles d’installation pour les prises d’un logement
- Connaître les critères de choix d’une prise de courant
- Brancher une prise de courant simple ou multiple
- Brancher une prise de courant commandée
L’amendement A5 de la norme NF C 15-100 fixe les règles d’installation suivantes :
1. Nombre de socles de prises 16A 2P+T par pièce du logement :
Séjour < 28 m² | 1 par tranche de 4 m², avec un minimum de 5 prises réparties en périphérie |
Séjour >28 m² à définir avec le maître d’ouvrage, avec un | minimum de 7 prises réparties en périphérie |
Chambre | 3 répartis en périphérie |
Cuisine | 6 alimentés par un circuit dédié en conducteur 2,5 mm², dont 4 au-dessus du plan de travail |
Autres pièces > 4 m² (hors WC) | 1 |
Décompte : 1 prise 2P+T = 1 socle, qu’elle soit en simple poste ou en multiposte.
2. Nombre de circuits spécialisés (un disjoncteur 20 A alimente une seule prise) : 3 prises 16 A et une alimentation 32A (sortie de câble).
3. Circuit électrique d’alimentation :
Disjoncteur | Section des fils | Nombre de prises maxi |
16 A maxi | 1,5 mm² | 8 |
20 A maxi | 2,5 mm² | 12 |
Conseil : préférez les circuits en 1,5 mm², car ils sont plus faciles à mettre en œuvre.
Les fixations par griffes sont interdites.
4. Indice de protection IP: IPx4 minimum pour la salle de bains à placer hors volume
Il existe 2 familles de prises de courant :
- Prise de courant pour montage en saillie : elle se compose généralement d’un seul article, elle est surtout utilisée en rénovation ;
- Prise de courant pour montage encastré : elle se compose généralement de plusieurs parties :
- un support universel ;
- un mécanisme ;
- un enjoliveur (appelé aussi doigt) ;
- une plaque.
Les prises encastrées offrent beaucoup plus de choix en terme d’esthétique (couleur, motif, forme, matière).
Il existe des blocs avec un ou plusieurs socles de prises (jusqu’à 4 socles sur un bloc de prises). Pour les blocs multiprises, les prises peuvent être précâblées, ce qui présente l’avantage de ne pas avoir à réaliser des ponts électriques en fil. Cette opération peut se révéler fastidieuse avec du fil de section 2,5 mm².
Fil de section 2,5 mm²
Il faut tout d’abord amener 3 fils électriques de section 1,5 mm² ou 2,5 mm² (cf. chapitre 1) dans la boîte d’encastrement pour une prise encastrée (sous gaine ICTA Ø20 mm) ou dans le socle pour une prise en montage saillie (sous moulure ou, pour les pièces annexes, en tube IRL Ø20 mm) :
- le conducteur neutre obligatoirement bleu clair ;
- le conducteur de phase généralement rouge ou noir ;
- le conducteur de protection électrique (couramment appelé « terre ») obligatoirement vert/jaune.
Pour brancher la prise électrique, il faut procéder comme suit :
Déclencher le disjoncteur général EDF ou déclencher le disjoncteur divisionnaire identifié à la prise électrique sur laquelle vous allez intervenir.
Couper la gaine ICTA au ras de la boîte d’encastrement (si montage encastré).
Couper successivement les 3 conducteurs en laissant une longueur d’environ 75 mm.
Dénuder successivement les 3 conducteurs à environ 12 mm du bout du fil.
Raccorder le fil de phase rouge sur la borne rouge ou/et repérée « L » en enfonçant simplement le fil dans la borne si c’est une borne à raccordement automatique ou en serrant la vis si borne à visser. Procéder de façon identique pour raccorder respectivement le fil neutre bleu clair sur la borne bleue ou/et repérée « N » et le fil de protection électrique vert/jaune sur la borne verte.
Revisser la prise sur son socle ou dans le boitier d'encastrement.
Remettre l’enjoliveur de la plaque de la prise électrique.
Bon à savoir
- Vous pouvez également utiliser du câble électrique 3G1,5 mm² ou 3G2,5 mm², dans ce cas raccorder le conducteur marron (selon le câble utilisé) sur la borne rouge ou/et repérée « L », et les fils bleu clair et vert jaune comme expliqué ci-dessus.
- Si le câble chemine sous vide de construction, il faut le passer dans une gaine de façon à pouvoir le remplacer le cas échéant.
- Vous pouvez brancher 2 fils par borne, ce qui permet aisément d’alimenter une autre prise, c’est un montage dit « en parallèle ».
- S’il s’agit d’une prise multiple non précâblée, il convient de réaliser des « ponts » électriques en coupant des bouts de fil de même couleur et de même section pour alimenter les autres prises du bloc : ponter ainsi chaque borne phase, neutre, terre avec du fil respectivement rouge, bleu, vert/jaune.
Une prise commandée sert à alimenter exclusivement un appareil d’éclairage, habituellement une lampe de chevet ou un lampadaire. Elle peut être identique à une prise classique. Cependant, afin d’éviter de brancher un appareil autre que d’éclairage sur la prise commandée, il est conseillé d’utiliser des prises à détrompage (de couleur rouge). Elle est habituellement alimentée via un interrupteur simple allumage ou va-et-vient.
Dans ce cas, les 3 fils à raccorder sur la prise sont :
- le conducteur neutre obligatoirement bleu clair ;
- le conducteur de « retour lampe » généralement marron, orange, ou violet qui vient de l’interrupteur ;
- le conducteur de protection électrique (couramment appelé « terre ») obligatoirement vert/jaune.
La section des fils est 1,5 mm² car il s’agit alors d’un circuit d’éclairage.
Après avoir déclenché le disjoncteur général EDF, la procédure de branchement est similaire à celle décrite pour une prise de courant classique, si ce n’est que c’est le conducteur de « retour lampe » qui est à raccorder sur la borne rouge ou/et repérée « L ».
Savoir-faire
Les gestes techniques sont simples : dégainer un câble électrique, couper et dénuder un conducteur électrique, raccorder un conducteur sur une borne à visser ou automatique. Il est nécessaire cependant qu’ils soient bien réalisés afin notamment d’éviter d’inverser des fils ce qui peut rendre dangereux des appareils métalliques (classe 1) ou engendrer un faux contact qui peut occasionner un échauffement voire un incendie dans les cas extrêmes (1/3 des incendies sont d’origine électrique).
Temps de réalisation
30 minutes
Nombre de personnes conseillé
1 personne
Outils et consommables
- Socle de prise de courant 16A 2P+T (2 Pôles + Terre) simple ou multiple, montage en saillie ou encastré, à détrompage pour une prise commandée.
- Fil électrique H07VU 2,5 mm² ou/et 1,5 mm² de couleur rouge, bleu, vert/jaune
- Gaine encastrée ICTA diamètre 20 mm
- Boîte d’encastrement de profondeur 50 mm
- Moulure électrique (20 x 12,5 mm environ) avec fixations
- Câble électrique U1000R2V 3G1,5 mm², 3G2,5 mm²
- Tube rigide IRL diamètre 20 mm avec fixations
- Boîte de dérivation montage saillie 80 x 80
- Bornes de raccordement automatique
- Jeu de tournevis
- Pince coupante
- Pince à dénuder
- Pince à bec long
- Coupe câbles
- Outil à dénuder les câbles électriques
Equipements de protection individuelle
La liste ci-dessus est non exhaustive. Les équipements de protection individuelle sont à adapter à chaque situation de travail.
