Prise de terre : définition simple, rôle et vérifications utiles

Le mot « prise » prête à confusion. Dans le langage courant, il désigne aussi bien la prise murale où l'on branche un appareil que le dispositif enterré qui protège tout le logement. Ce sont deux choses différentes, reliées entre elles par un ensemble de câbles et de connexions.

Les mots à ne pas confondre

Quatre termes reviennent souvent et désignent des réalités distinctes. La prise de terre du logement est l'élément enterré, généralement un piquet ou une boucle, qui met l'installation en contact avec le sol. Le conducteur de protection, ce fameux fil vert/jaune, transporte un éventuel courant de défaut depuis les appareils jusqu'à ce point de terre. La broche de terre est la petite tige métallique visible dans une prise de courant à la française, qui vient toucher la fiche d'un appareil. Enfin, la masse désigne les parties métalliques accessibles d'un appareil, la carrosserie d'un lave-linge, par exemple, susceptibles de devenir sous tension en cas de défaut.

Le trajet de la protection

Chaque maillon compte : appareil, puis partie métallique touchable, puis conducteur vert/jaune, puis bornier de terre au tableau, puis conducteur principal, puis piquet enterré. Une prise récente avec sa broche visible ne dit rien de ce qui se passe entre le tableau et le sol. C'est un point important à garder en tête avant d'imaginer qu'une installation est « aux normes » simplement parce que les prises sont modernes.

Il ne s'agit pas d'une abstraction. Sans terre correctement raccordée, un simple appareil électroménager défaillant peut devenir dangereux au toucher. Le rôle de la prise de terre se comprend mieux à partir d'un cas concret.

Le cas concret d'un appareil défectueux

Imaginez un lave-linge dont l'isolation interne se dégrade avec les années. Un fil sous tension finit par toucher la carcasse métallique. Sans terre, cette carcasse reste sous tension et attend le prochain contact humain pour évacuer le courant, vers la personne. Avec une terre correctement raccordée, le courant de défaut file par le conducteur vert/jaune vers le bornier du tableau, puis rejoint le sol. La carcasse ne reste pas dangereuse au toucher, et le déséquilibre est immédiatement détecté en amont.

Pourquoi le différentiel reste indispensable

La terre seule évacue, mais ne coupe pas. C'est le rôle du différentiel : dès qu'il perçoit un écart entre le courant qui part et celui qui revient, signe qu'une partie s'échappe vers la terre, il ouvre le circuit en quelques dizaines de millisecondes. Les deux se complètent, aucun ne remplace l'autre. Une installation sans terre prive le différentiel de son chemin d'évacuation ; un logement avec une terre parfaite mais un différentiel absent ou vétuste ne coupe pas assez vite. Sur les tableaux anciens, la mise à niveau des protections différentielles est souvent le premier chantier utile, avant même d'ouvrir les cloisons.

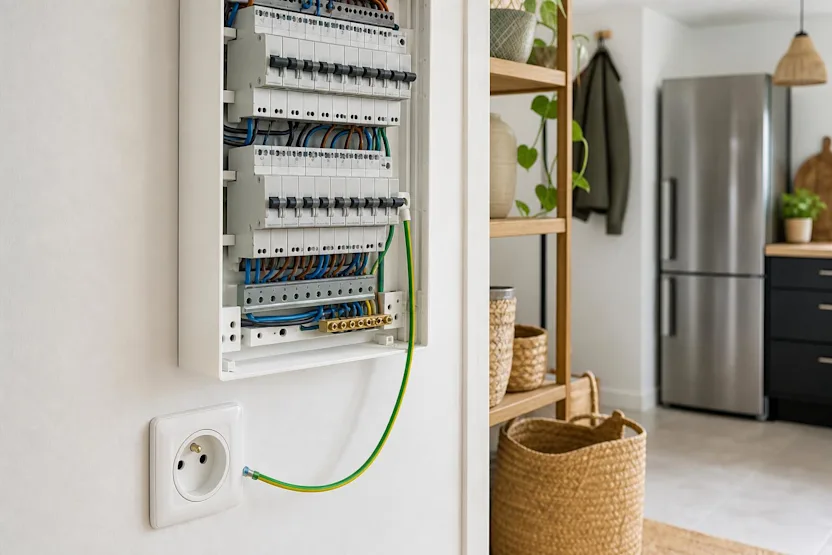

Vue de l'intérieur, une mise à la terre ressemble à un réseau discret qui part du tableau électrique et rejoint le sol par un ou plusieurs points. On peut la décomposer en quelques éléments simples, dont l'agencement varie selon qu'on construit ou qu'on rénove.

Les pièces du système

On retrouve à peu près toujours les mêmes composants dans une mise à la terre domestique : un élément enterré (piquet ou boucle), un conducteur de terre qui remonte vers le logement, une barrette de coupure qui permet de séparer l'installation du sol pour la mesurer, un bornier de terre au tableau d'où repartent les conducteurs vert/jaune vers chaque circuit, et les liaisons équipotentielles qui interconnectent les masses métalliques importantes (canalisations, huisseries métalliques dans certains cas). Dans la salle de bains s'ajoute une liaison équipotentielle supplémentaire, qui relie entre eux les éléments métalliques de la pièce, un point que la NF C 15-100 encadre précisément, et sur lequel il vaut mieux ne pas improviser.

Piquet ou boucle enterrée

Deux logiques cohabitent. En construction neuve, on pose le plus souvent une boucle en fond de fouille : un câble de cuivre placé sous la dalle, avant coulage, qui offre un contact important avec le sol. En rénovation, où l'on ne va pas rouvrir les fondations, c'est le piquet de terre qui prend le relais : une tige métallique, souvent autour de 2 m, enfoncée verticalement dans une zone humide du terrain. Un piquet de terre bien placé, raccordé par un conducteur de section adaptée, peut suffire dans beaucoup de maisons individuelles. La qualité réelle du contact avec le sol se mesure : on parle en général d'une résistance inférieure à 100 ohms, comme ordre de grandeur, à confirmer par un professionnel équipé d'un telluromètre. Un sol très sec ou très rocheux peut compliquer les choses et imposer plusieurs piquets.

Certains indices se voient à l'œil nu, sans démonter quoi que ce soit. Ils ne prouvent pas à eux seuls qu'une prise de terre est absente ou défaillante, mais ils justifient de faire contrôler l'installation.

Dans un logement ancien

Plusieurs détails doivent alerter dans l'habitat ancien :

• Des prises 2 trous sans broche de terre, en particulier dans les pièces d'eau ou la cuisine ;

• L'absence de conducteur vert/jaune sur les points lumineux ou dans un boîtier déjà ouvert par un précédent occupant ;

• Un tableau très ancien, avec porte-fusibles à broches et sans différentiels visibles ;

• Des bricolages successifs, ajouts de prises en saillie, rallonges intégrées aux plinthes ;

• Des traces de chauffe ou noircissements autour d'un socle.

Une idée reçue à corriger tout de suite : on ne remplace jamais une vraie terre par une canalisation d'eau. C'était toléré autrefois, ce ne l'est plus, et les tuyaux modernes en plastique rendent l'astuce inopérante, voire dangereuse quand un ancien tronçon métallique est remplacé sans que personne ne s'aperçoive de la rupture.

Le cas sensible des pièces d'eau

Salle de bains, cuisine, buanderie : partout où l'on manipule des appareils métalliques dans un environnement humide, le rôle de la terre devient critique. Un gros électroménager, un chauffe-eau, un sèche-serviettes ou un lave-linge sur un sol carrelé humide constituent des combinaisons où le moindre défaut d'isolement peut avoir des conséquences graves. Dans ces pièces, la présence de broches de terre ne prouve rien sur la continuité réelle du circuit de protection. C'est précisément là qu'un contrôle par un électricien a le plus de sens.

La frontière est nette. Observer, oui. Ouvrir un tableau sous tension, non. Voici ce qu'un particulier peut raisonnablement faire pour se forger une opinion, avant d'appeler un professionnel si le doute s'installe.

Les contrôles visuels utiles

Avant tout, la règle de base : couper au disjoncteur général avant toute manipulation, empêcher toute remise sous tension, et vérifier l'absence de courant avec un testeur de tension adapté avant de toucher quoi que ce soit. Cela vaut même pour un simple démontage de plaque de prise. Ensuite, on peut regarder si les prises récentes ont bien leur broche de terre, si un conducteur vert/jaune est présent sur un appareillage déjà déposé hors tension, et si le tableau, quand il est lisible depuis l'extérieur, laisse voir un bornier de terre avec des fils vert/jaune bien raccordés. Ces observations donnent des indices, pas une certitude sur la prise de terre réelle du logement.

Ce qu'un testeur peut dire ou non

Un petit testeur de prise enfichable indique si le neutre, la phase et la terre sont câblés dans le bon ordre au niveau de la prise. C'est utile, mais très limité : il ne mesure pas la résistance de terre, ni la continuité réelle du conducteur de protection jusqu'au piquet. Une prise qui « passe au vert » sur un testeur peut parfaitement être raccordée à une terre inefficace, voire à une terre fictive. Pour une mesure fiable, il faut un telluromètre et un électricien qui saura interpréter le résultat. C'est aussi lui qui pourra décider si la reprise se limite au bornier, à un câble électrique de terre à remplacer, ou si le tableau électrique mérite une remise à niveau complète. Trois interventions restent systématiquement du ressort du professionnel : la mesure de la terre, toute reprise sur le tableau, et les travaux en salle de bains.
