À quoi sert le cuivre pour la climatisation ?
Le cuivre clim est le matériau de base des liaisons frigorifiques entre l’unité intérieure et l’unité extérieure de votre climatisation. Il transporte le fluide frigorigène et garantit l’étanchéité du circuit.
Sans bons tubes en cuivre réfrigération, votre clim réversible, votre clim split ou votre pompe à chaleur air air perdent en performance, consomment plus et risquent la panne. D’où l’importance de bien choisir diamètres, qualité et accessoires.
Les principaux types de produits en cuivre pour la clim

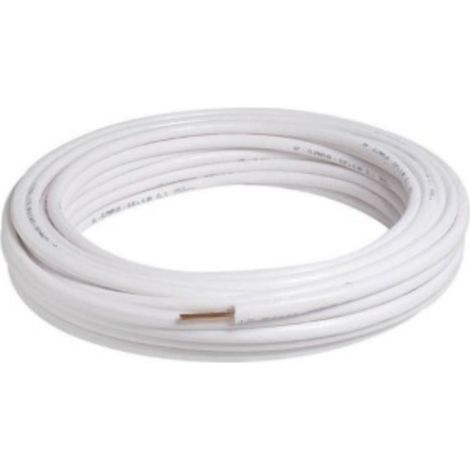

Tubes en couronnes recuits
C’est le format le plus courant pour les installations domestiques. Le cuivre est recuit, donc souple. Vous pouvez le cintrer facilement pour suivre les murs et contourner les obstacles.

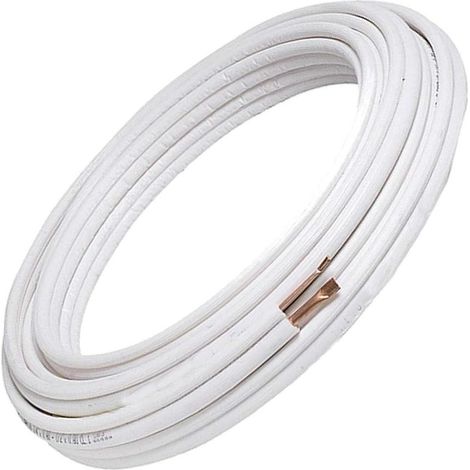

On trouve des couronnes de longueurs variées, souvent en 10, 15, 25 ou 50 m. Les diamètres typiques pour une liaison de clim résidentielle sont 1/4" et 3/8", ou 1/4" et 1/2". Les couronnes combinant ces deux diamètres, comme la couronne cuivre 1/4 3/8, sont très utilisées pour les monosplit.
Tubes rigides en barres
Les barres de cuivre rigide sont adaptées aux installations apparentes bien droites ou aux locaux techniques. Elles offrent une excellente tenue mécanique et des alignements impeccables.
On les choisit souvent quand on veut braser les raccords sur mesure, ou pour des réseaux plus complexes. Elles se coupent et se cintrent avec l’outillage adapté.
Kits de liaisons pré-équipés
Les kits de liaison clim prêts à poser regroupent deux tubes cuivre isolés, déjà coupés à longueur, parfois avec écrous flare montés. Idéal si vous installez une clim prête à poser ou une petite clim monosplit et que vous connaissez la distance exacte entre les unités.
Vous gagnez du temps et limitez les erreurs de coupe ou de cintrage, à condition que la longueur du kit corresponde bien à votre configuration.
Raccords et accessoires cuivre
Autour du tube, vous trouverez des raccords cuivre (coudes, tés, manchons), des colliers de fixation, des bagues de brasure, des raccords rapides sans soudure, etc. Ils servent à adapter le réseau à la configuration du bâtiment ou à reprendre une installation existante.
Pour les diamètres, les références comme tube cuivre 12 ou tube cuivre 14 reviennent souvent en clim et en plomberie mixte.
Comparer les grandes familles de cuivre clim
| Type de produit | Avantages | Usages typiques | Niveau de difficulté |
|---|
| Couronne cuivre recuit | Souple, facile à passer dans les murs, peu de raccords | Clim résidentielle, monosplit, multisplit | Intermédiaire à expert |
| Barre de cuivre rigide | Alignements propres, très robuste, idéal en apparent | Locaux techniques, gaines techniques, installations pro | Expert |
| Kit de liaisons pré-équipé | Prêt à poser, gain de temps, moins d’outillage | Petites installations, clim prête à poser | Débutant à intermédiaire |
| Raccords et accessoires cuivre | Permet d’adapter, réparer, dériver une ligne | Extensions, rénovations, réparations | Intermédiaire à expert |
Les critères essentiels pour bien choisir votre cuivre clim
Diamètre et compatibilité avec la clim
Le premier critère, c’est le diamètre du tube cuivre. Il doit être strictement conforme aux préconisations du fabricant de la clim. Un mauvais diamètre, et c’est la performance qui chute, voire la garantie qui saute.
Vérifiez la plaque signalétique ou la notice de votre clim split, clim réversible ou pompe à chaleur air air. Les diamètres sont indiqués en pouces (1/4", 3/8", 1/2", etc.) ou en millimètres. Si besoin, la catégorie tube cuivre diamètre vous aide à retrouver la bonne section.
Longueur de la liaison
Mesurez précisément la distance entre unité intérieure et unité extérieure, en suivant le chemin réel du tube, pas en ligne droite. Ajoutez une petite marge pour les cintrages et les passages d’angle.
Respectez aussi la longueur mini et maxi autorisée par le constructeur de la clim. Trop court ou trop long, et le fluide frigorigène ne circule plus dans de bonnes conditions.
Qualité du cuivre et état de surface
Pour la clim, on utilise du cuivre désoxydé spécifique réfrigération, propre à l’intérieur, bouchonné ou obturé en usine. Cela évite les impuretés dans le circuit.
Vérifiez que les extrémités sont bien protégées et que le tube n’est pas écrasé, rayé ou oxydé. Un défaut mécanique peut devenir un point de fuite.
Isolation des tubes
Les liaisons doivent être isolées thermiquement pour limiter les pertes et éviter la condensation. Vous pouvez acheter des tubes déjà gainés ou ajouter un isolant clim adapté au diamètre.
Prêtez attention à l’épaisseur de l’isolant, surtout si la liaison passe en extérieur ou dans un local non chauffé.
Type d’assemblage : brasure, collet battu, raccord rapide
Selon votre niveau et votre outillage, vous pouvez :
• braser les tubes avec baguette et décapant, pour une installation très durable ;
• utiliser des collets battus avec écrous flare ;
• ou opter pour des raccords rapides sans soudure sur certaines sections.
Si vous débutez sur le cuivre, les guides comme comment braser des tuyaux en cuivre ou comment choisir ses tuyaux en cuivre peuvent vous aider à sécuriser vos choix.
Choisir son cuivre clim selon son projet et son budget
Pour une petite installation simple (studio, chambre, bureau)
Vous installez une petite clim monosplit dans une pièce unique, avec une distance courte entre les unités. Un kit de liaison frigorifique prête à poser est souvent la solution la plus simple.
Choisissez un kit avec les bons diamètres, la bonne longueur et une isolation déjà posée. Complétez avec un tuyau condensat clim pour l’évacuation des eaux et un support clim adapté à l’unité extérieure.
Pour une maison avec plusieurs unités (multi-split, PAC air/air)
Pour plusieurs unités intérieures, les longueurs augmentent et les tracés se compliquent. Privilégiez les couronnes de cuivre recuit, qui permettent de faire de longues liaisons avec peu de raccords.
Vous aurez souvent besoin de tés, coudes et accessoires. Dans ce cas, un bon outillage clim et des produits de soudure du cuivre sont indispensables pour des assemblages propres et étanches.
Pour une rénovation ou une réparation
Vous remplacez une partie de liaison abîmée ou adaptez une installation existante. Mesurez les diamètres existants et repérez le type d’assemblage utilisé.
Les raccords rapides cuivre sans soudure peuvent être intéressants pour une réparation ponctuelle, à condition de respecter les pressions et les recommandations du fabricant. Pour un diagnostic plus global, un manomètre clim aide à vérifier les pressions du circuit.
Budget : où économiser, où ne pas rogner
Sur le cuivre clim, mieux vaut éviter les économies trop agressives. Un tube de bonne qualité, aux bons diamètres, vous fera gagner en durée de vie et en rendement.
Vous pouvez en revanche optimiser le budget en choisissant la bonne longueur (éviter les chutes inutiles) et en regroupant vos achats avec l’outillage clim et les accessoires d’isolation dans la même commande.
Les bons réflexes pour une installation durable
Pour une clim fiable, commencez par des tubes en cuivre clim de qualité, au bon diamètre et bien isolés. Adaptez le format à votre projet : kits prêts à poser pour les petites longueurs, couronnes recuites pour les installations complètes, barres rigides pour les réseaux apparents.
Soignez les cintrages et les assemblages, contrôlez l’étanchéité et respectez les préconisations du fabricant de la clim. En cas de doute sur la pose ou la brasure, n’hésitez pas à vous appuyer sur les guides cuivre de ManoMano ou à faire intervenir un frigoriste qualifié.
