À quoi sert une liaison climatisation 1/4 3/8 ?
Une liaison climatisation 1 4 3 8 relie l’unité intérieure et l’unité extérieure de votre climatiseur. Elle assure la circulation du fluide frigorigène entre les deux. Sans elle, pas de froid, pas de chaud.
Le marquage 1/4 3/8 correspond aux diamètres des tubes cuivre. 1/4 de pouce pour le liquide, 3/8 de pouce pour le gaz. C’est le format le plus courant pour les climatisations murales de petite et moyenne puissance.
Ces liaisons sont souvent pré-isolées, prêtes à poser, et adaptées aux climatiseurs monosplit ou petits multisplit. Elles complètent les kits de climatisation prête à poser ou les installations réalisées par un pro.
Les principaux types de liaisons 1/4 3/8

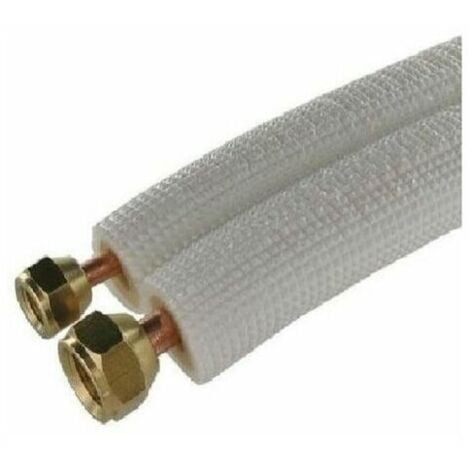

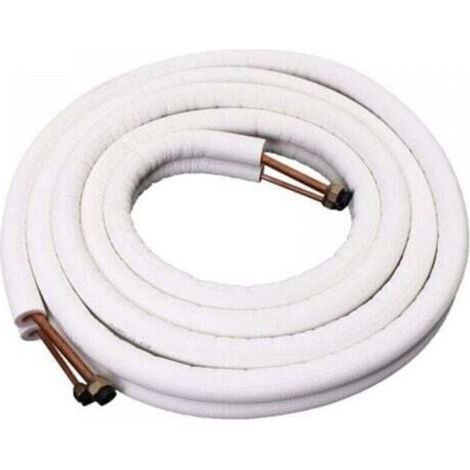

Liaisons pré-évasées prêtes à poser
Ce sont les plus simples à utiliser. Les tubes cuivre sont déjà évasés et équipés d’écrous. Vous vissez côté unité intérieure et côté groupe extérieur. Idéal si vous installez une climatisation réversible prête à poser ou un monosplit standard.
On les trouve en différentes longueurs, généralement de 2 à 20 mètres. Plus la longueur est adaptée à votre configuration, moins vous aurez de pertes et de manipulations.
Liaisons en couronne à couper et évaser
Ici, vous achetez une couronne de tube cuivre 1/4 et 3/8 séparée, avec isolation à part ou déjà enrobée. Il faut couper, évaser et poser les écrous vous-même. C’est la solution préférée des frigoristes pour les chantiers sur mesure ou les grandes longueurs.
Elle demande plus d’outillage et de savoir-faire, mais offre une grande liberté de passage et d’optimisation des longueurs.
Liaisons isolées hautes performances
Certains modèles misent sur une isolation renforcée. Mousse plus dense, épaisseur supérieure, revêtement extérieur plus résistant aux UV. C’est intéressant si la liaison passe en extérieur, en toiture ou en façade très exposée. Associées à une bonne isolation climatisation, elles limitent les pertes et la condensation.
Les critères essentiels pour bien choisir
1. Longueur de la liaison
Commencez par mesurer la distance réelle entre vos unités, en suivant le cheminement prévu (murs, plafonds, goulottes). Ajoutez une petite marge, mais évitez les excès. Une liaison trop longue augmente les pertes de charge et peut imposer une recharge en fluide par un pro.
Vérifiez toujours la longueur mini et maxi autorisée par le fabricant de votre clim.
2. Qualité du cuivre et de l’isolation
Privilégiez un cuivre frigorifique recuit, conforme aux normes, avec bouchons de protection en bout de tube. C’est un gage d’étanchéité et de durabilité.
Côté isolation, regardez l’épaisseur (souvent entre 6 et 13 mm) et la densité de la mousse. Plus elle est performante, plus votre installation reste efficace, surtout en mode chaud.
3. Type de raccordement
Les liaisons pré-évasées avec écrous flare sont pratiques pour une pose rapide. Assurez-vous que le pas de vis et le type de raccord correspondent bien aux sorties de votre appareil.
Si vous devez adapter un diamètre ou une installation existante, pensez aux accessoires de raccord climatisation ou à une réduction 1 2 3 8 adaptée.
4. Compatibilité avec le fluide frigorigène
Les liaisons 1/4 3/8 actuelles sont généralement compatibles avec les fluides modernes (R32, R410A). Vérifiez tout de même la mention sur le produit et sur la notice de votre clim.
En cas de doute, rapprochez-vous des spécifications du fabricant ou d’un frigoriste.
5. Conditions de pose
Si la liaison passe en extérieur, privilégiez une isolation résistante aux UV et aux intempéries. Si elle est encastrée ou en faux plafond, pensez au rayon de courbure des tubes et à la place disponible.
Pour un rendu propre en façade, complétez avec une goulotte climatisation 80x60 ou un autre format adapté à votre section de tubes.
Comparatif rapide des solutions
| Type de liaison | Niveau de bricolage | Avantages | Points de vigilance |
|---|
| Pré-évasée prête à poser | Débutant à intermédiaire | Pose rapide, pas d’évasage, longueur définie | Moins flexible sur le tracé, longueur à bien anticiper |
| Couronne à couper et évaser | Confirmé / pro | Sur-mesure, idéal pour passages complexes | Nécessite outillage spécifique et bonnes pratiques frigorifiques |
| Liaison isolée hautes performances | Tout niveau (si pré-évasée) | Meilleure performance thermique, moins de condensation | Prix un peu plus élevé, intérêt surtout en extérieur |
Bien dimensionner par rapport à votre installation
Pour un monosplit mural classique
Dans la majorité des cas, une liaison 1/4 3/8 pré-évasée de 3 à 5 m suffit. C’est typiquement le cas d’une climatiseur monosplit avec groupe posé juste derrière un mur ou en façade proche.
Si vous devez vous éloigner davantage, vérifiez la longueur maxi autorisée et la quantité de fluide préchargée dans le groupe extérieur.
Pour une installation plus complexe
Si le groupe extérieur est en toiture, en cour intérieure ou très éloigné, une couronne à couper et évaser sera souvent plus adaptée. Vous pourrez optimiser les longueurs, limiter les coudes serrés et passer dans des chemins techniques.
Dans ce cas, un professionnel pourra aussi contrôler le tirage au vide et la charge en fluide, étapes essentielles pour la longévité de votre clim.
Accessoires à prévoir
Pour une installation propre et durable, pensez aussi au raccordement climatisation au sens large : supports muraux, goulottes, tuyau d’évacuation des condensats, pompe de relevage si nécessaire.
Un bon nettoyage climatisation régulier (batteries, filtres, liaisons visibles) prolongera la durée de vie de l’ensemble.
Conseils pratiques avant de vous lancer
Évitez au maximum les coudes trop serrés. Le cuivre frigorifique se cintre en douceur, idéalement avec un outil adapté, pour ne pas pincer le tube.
Ne coupez jamais l’isolant trop court. Il doit recouvrir toute la longueur, y compris les zones proches des raccords, pour limiter les ponts thermiques et la condensation.
Serrez les écrous flare au couple recommandé. Trop peu serré, vous risquez une fuite de fluide. Trop serré, vous abîmez l’évasement. Un contrôle au détecteur de fuite ou à l’eau savonneuse est toujours une bonne idée.
Si vous débutez sur ce type de travaux, un pro ou un guide détaillé peut vraiment vous simplifier la vie. Vous pouvez par exemple compléter vos recherches avec le guide Comment installer une climatisation.
Les points clés à retenir pour choisir votre liaison 1/4 3/8
Vérifiez d’abord que votre clim utilise bien une liaison 1/4 3/8. C’est indiqué sur la notice ou la plaque signalétique.
Choisissez la longueur au plus juste, en respectant les limites mini et maxi du fabricant.
Privilégiez un cuivre frigorifique de qualité, bien isolé, surtout si le parcours est en extérieur ou en zone froide.
Adaptez le type de liaison à votre niveau de bricolage. Pré-évasée pour une pose simple, couronne à travailler pour du sur-mesure.
Enfin, pensez à l’ensemble du circuit : raccords, goulottes, évacuation des condensats et entretien régulier pour une climatisation performante et durable.
