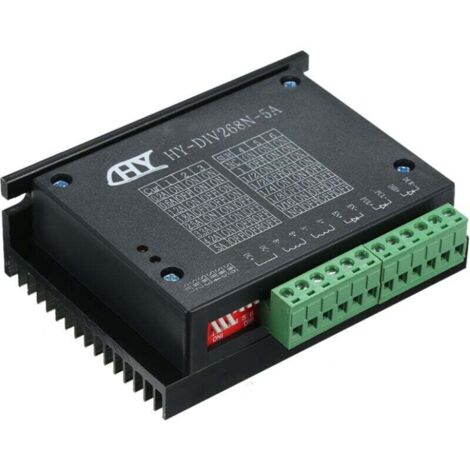

ZVD Hy-Div268N-5A Hybride Biphase De Type De Subdivision-Type Dc Drive Alimentation 12 48V Alimentation

Tension dynamique de moteur pas à pas hybride biphasé 12 à 48V, le courant est inférieur à 5A diamètre extérieur de 35 à 86 mm. Ce lecteur en utilisant le contrôle de la subdivision de la boucle actuelle du lecteur, l'ondulation du couple du moteur est très faible, la marche à basse vitesse est très lisse, presque pas de vibrations et de bruit. Le couple à grande vitesse est beaucoup plus élevé que l'autre entraînement biphasé, précision de positionnement élevée. Largement utilisé dans la machine de gravure, machines-outils CNC, machines d'emballage et d'autres exigences de haute résolution sur l'appareil.

Caractéristiques:

Contrôle du courant moyen, sortie du courant sinusoïdal à deux phases.

DC 12 ~ 48V alimentation, l'intégration interne du régulateur 12V et 5V.

Entrée / sortie de signal optiquement isolée.

Surtension, sous-tension, surintensité et protection contre les courts-circuits blancs.

Largement utilisé dans la machine de gravure, machines-outils CNC, machines d'emballage et d'autres exigences de haute résolution sur l'appareil.

Spécification:

Tension d'entrée: Entrée DC 12 ~ 48V

Courant d'entrée: 1 à 5 ampères, sélectionnez le moteur d'un moteur pas à pas.

Courant de sortie: 0.2A ~ 5A

Température de fonctionnement de la température: -10 à 45 ℃

Température de stockage: -40 ℃ à 70 ℃

Matériel: ABS et métal

Taille de l'article: 10.4 * 8.6 * 3.3cm / 4.09 * 3.39 * 1.3in (L * W * H)

Poids de l'article: env. 218g / 7.69oz

Taille de paquet: 11.9 * 9 * 3.9cm / 4.69 * 3.54 * 1.54in (L * W * H)! Poids du paquet: 243g / 8.57oz

Liste de paquet: 1 * Lecteur de moteur pas à pas

Instruction: Interface de signal de contrôle

- La figure 1 est un schéma de câblage du variateur

- 1, la définition des signaux de contrôle

PUL +: le signal d'impulsion de pas est le côté d'entrée ou le terminal positif d'entrée de signal d'impulsion positive

PUL-: l'entrée négative du signal d'impulsion d'entrée négative ou un signal d'impulsion positive

DIR +: entrée de signal de direction pas à pas vers la borne positive ou entrée de signal impulsion négative vers la borne positive

DIR -: entrée de signal de direction pas à pas de la borne négative d'entrée de signal de pouls négatif ou inverse

EN +: hors ligne peut réinitialiser le côté d'entrée du signal est

FR-: hors ligne peut réinitialiser la borne négative d'entrée de signal

Le signal d'activation hors ligne est actif, réinitialiser l'échec du lecteur pour interdire toute impulsion, la sortie du lecteur

Le composant de puissance est désactivé, le couple de maintien du moteur.

- Connexions de signal de contrôle

- Le signal de contrôle PC peut être élevé, peut également être faible efficace. Lorsqu'il est actif haut, le signal de contrôle

- Le côté négatif ensemble comme un signal à bas actif, côté positif de tous les signaux de contrôle ensemble comme un signal commun.

- Par exemple, le diagramme du circuit d'interface de sortie à collecteur ouvert et PNP est le suivant:

Figure 2. Circuit d'interface d'entrée (connexion cathodique commune)

- Note: le VCC est 5V, R court; - Valeur VCC de 12V, R 1K, plus de 1 / 8W de résistance;

- Valeur VCC de 24V, R 2K, plus de 1 / 8W de résistance;

Sélection de fonction (interrupteur DIP sur le panneau de commande)

- Réglez le moteur par pas de révolution

Le variateur pour régler le nombre de pas par tour de moteur est 200 (pas entier), 400 (2 segments), 1600 (8 segments), 3200 pas (16 segments).

L'utilisateur peut piloter le commutateur DIP du panneau avant SW3 est le bit SW4 du variateur pour régler le nombre de pas (tel que le Tableau 1):

Tableau 1

- Régler le courant de phase de sortie

- Entraîner le moteur pas à pas de couple, SW1, SW2 sert à régler l'intensité du courant de sortie du variateur (RMS), la position du commutateur

- Correspondant au courant de sortie, la valeur du courant de sortie correspondant aux différents types de variateurs. montré dans le tableau 2.

- Courant de sortie (A

Tableau 2

Réglage courant

- Fonctionnalité semi-débit

- La fonction semi-flux est une impulsion de pas 200ms, le courant de sortie du driver est automatiquement réduit au courant de sortie nominal50%, utilisé pour empêcher le chauffage du moteur. Quatrièmement, l'interface d'alimentation

- 1, DC +, DC-: pour connecter l'alimentation du moteur

- DC +: niveau de puissance DC, puissance La tension d'alimentation est de 12 à 48 V. Le courant maximum est de 5 A. Le niveau de courant d'alimentation

DC-: DC est négatif.

2, A + AB + B-: pour connecter le moteur pas à pas hybride biphasé ou

Entraînement du moteur pas à pas hybride biphasé et moteur avec le système à quatre fils, enroulements du moteur en parallèle et en série, et méthode de connexion, performance à grande vitesse, mais le courant d'attaque est important (pour le courant d'enroulement du moteur 1,73 fois), Connecté en série lor
