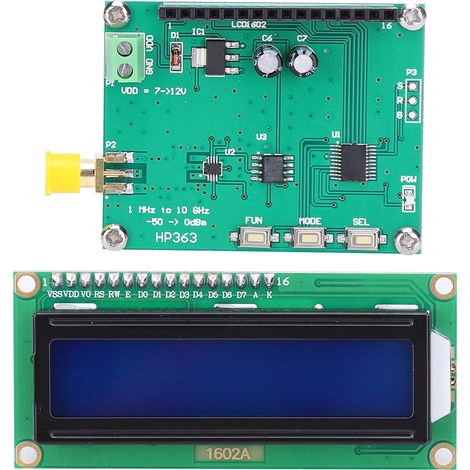

Wattmètre RF 1 MHz à 10 GHz - Mesure de l'atténuation de la puissance RF
avec le code
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
2. Convient à la mesure de puissance radiofréquence et à l'étalonnage d'instruments.
3. Circuit imprimé double face de 1,6 mm d'épaisseur, cuivre de 1,5 oz, étamé intégralement pour une excellente conductivité des courants faibles et élevés.
4. Fonctionnement simple et stable, format compact et faible consommation.
5. Circuit imprimé de haute qualité, durable et résistant, pratique et facile à utiliser. État : 100 % neuf. Type d’article : Wattmètre RF. Matériau : Circuit imprimé. Plage de mesure de puissance : -50 à +0 dBm (un atténuateur RF externe peut être étendu jusqu’à 100 dBm). Résolution de mesure de puissance : 0,1 dBm. Plage de fréquences de mesure : 1 à 10 000 MHz. Puissance de mesure : 1 nW à 1 mW. Tension de fonctionnement : 7 à 12 V CC. Courant de fonctionnement : < 50 mAh. Température de fonctionnement : -40 °C à 65 °C. Température de stockage : -40 °C à 65 °C. Interface, affichage et instructions d’utilisation : (1) Unité : dBm ; (2) Touches : FUN : Touche de fonction ; MODE : Changement d’interface ; SEL : Touche d’ajout ou de diminution automatique.
4.1. Affichage des données de mesure : Interface : Première ligne « RF-POW -51,2 dBm » Deuxième ligne « 610uV 7nW » Remarque : Affiche respectivement la valeur du signal en dBm, la valeur de la tension d'entrée et la puissance d'entrée.
4.
2. Réglage de l'atténuation de la puissance RF : Interface : Première ligne « Atténuateur RF » Deuxième ligne « SUB 000 dB » Touches : FUN : Touche de fonction ; (sélectionne le sens de l'addition et de la soustraction) Affiche SUB pour la soustraction, ADD pour l'addition. (Appui long sur la touche FUN pour enregistrer la valeur en dB) SEL : Touche d'auto-augmentation ou d'auto-diminution ; Remarque : Connectez différents atténuateurs de puissance RF et définissez le coefficient d'atténuation correspondant pour obtenir les paramètres de puissance corrects.
5. Câblage : Définition du câblage P1 :
| Signe | Signification | |
|---|---|---|
| 1 | VDD | Alimentation positive du module (7V~12V) |
| 2 | GND | Pôle négatif de l'alimentation du module |
| N° | Signe | Signification |
|---|---|---|
| 1 | FX | Non utilisé |
| 2 | RF | Entrée de signal radiofréquence |
| 3 | GND | Alimentation négative |
Caractéristiques
- MarqueLBVIE
- Longueur16 cm
- Largeur10 cm
- Hauteur4 cm
- Poids76 g
