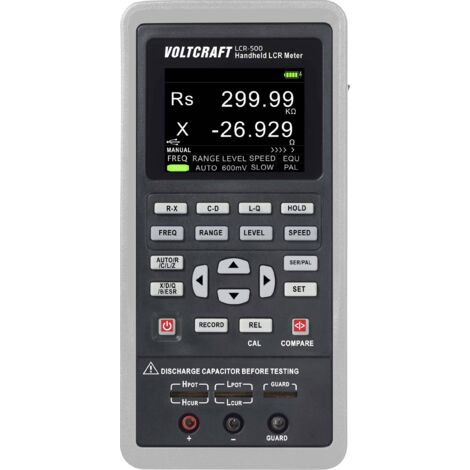

VOLTCRAFT LCR-500 Pont de mesure LCR numérique enregistreur de données CAT I Affichage (nombre de points): 40000

Informations techniques

Affichage (nombre de points) : 40000
Catégorie de mesure (LOV) : CAT I
Dimensions produit, hauteur : 199 mm
Dimensions produit, largeur : 98 mm
Emballage sans plastique : Emballage sans plastique
Fréquence mesure : 100 Hz - 100 kHz
Gamme de mesure (capacité) : 0 à 20 mF
Gamme de mesure (inductance) : 0 - 2000 H
Gamme de mesure de résistance : 0 à 20 MΩ
Interfaces : 1 x USB 2.0
Interfaces (composants) : pince crocodile
Longueur : 40 mm
Poids : 600 g
Précision de base (plus/moins) : 0.25 %
Spécificités du multimètre : enregistreur de données
Type d'affichage (numérique/mécanique/analogique) : numérique
étalonné : d'usine (sans certificat)

Mesure de l'inductance (L), de la capacité (C) et de la résistance (R) Grâce à sa forme compacte, le Voltcraft LCR-500 est non seulement adapté pour le test des composants sur le lieu de travail, mais également pour les travaux d'entretien et de maintenance, le VOLTCRAFT fournit des résultats précis et rapides. Paramètres variables et résultats de mesure précis Trois ou cinq ports sont disponibles pour toutes les mesures. En fonction de la demande, dix séquences de test peuvent être sélectionnées entre 100 Hz et 100 kHz, ainsi que différents paramètres primaires (C/L/R/Z) et secondaires (D/Q/X/theta/ESR). La fréquence de mesure peut également être réglée : une, deux ou quatre fois par seconde. Toutes les mesures peuvent être effectuées manuellement et automatiquement. Pour obtenir des résultats de mesure précis, un étalonnage peut être effectué aussi bien en circuit ouvert qu'en court-circuit. Évaluation précise VOLTCRAFT LCR-500 détermine des valeurs avec une précision de 0,25 % pour la résistance et de 0,4 % pour les mesures de capacité. L'écran couleur TFT LCD 2,8 pouces affiche les résultats de mesure avec une résolution de 40 000 points. Toutes les mesures, les résultats et les analyses peuvent également être affichés sur le PC via l'interface USB. Un compagnon pratique Que ce soit sur l'établi ou dans l'armoire électrique, son dispositif de réglage pratique permet de positionner le Voltcraft LCR-500 de manière optimale où que vous soyez. VOLTCRAFT. Le support de ceinture intégré dans lequel l'appareil de mesure est protégé contre les chutes et les chutes offre une grande liberté de mouvement. Livré avec accessoires En plus de l'appareil de mesure LCR, vous trouverez un câble de données type C, un bloc d'alimentation AC, une paire de câbles de test avec fiches banane et pince crocodile, ainsi qu'une plaque de court-circuit et le mode d'emploi dans le pack de livraison. Ce texte a été traduit par une machine.

Points forts

• Appareil de mesure portatif LCR
• Ecran couleur TFT LCD 7,11 cm (2,8 pouces)
• 40 000 points
• Résistance de 0,25 % de précision
• Précision de 0,4 % de la capacité
• 10 séquences de test sélectionnables
• Paramètres de test : primaire et secondaire
• Mesures manuelles et automatiques
• Fréquence de mesure réglable : élevée (4 fois/s), moyenne (2 fois/s), faible (1 fois/s)
• Boîtier avec dispositif d'installation

  Fonctionnalités

  • Séquences de test : 100 Hz, 120 Hz, 400 Hz, 1 kHz, 10 kHz, 40 kHz, 50 kHz, 75 kHz, 100 kHz Paramètres principaux : C/L/R/Z Paramètres secondaires : D/Q/X/theta/ESR Fréquence de mesure : élevée (4 fois/s), moyenne (2 fois/s), faible (1 fois/s) Fonctions de correction : étalonnage du circuit ouvert, étalonnage du circuit en court-circuit Câbles de test : 3 connexions / 5 connexions, commutables Prend en charge l'utilisation et la mesure par PC Fonctions d'enregistrement et d'analyse Support de ceinture avec double protection mécanique, résistant aux secousses et protégé contre les chutes

    Contenu de la livraison

    • RLC-mètre Câble de données type C Bloc d'alimentation AC 1 paire de cordons de test avec fiche banane rouge/noire et pince crocodile Plaque de court-circuit Mode d'emploi, CD, Sacoche de rangement
