Vis à tête hexagonale ULTIMA VISSER FIXER COLLER DIN 931 10.9 filetage partiel brut d4–42 mm

Description générale

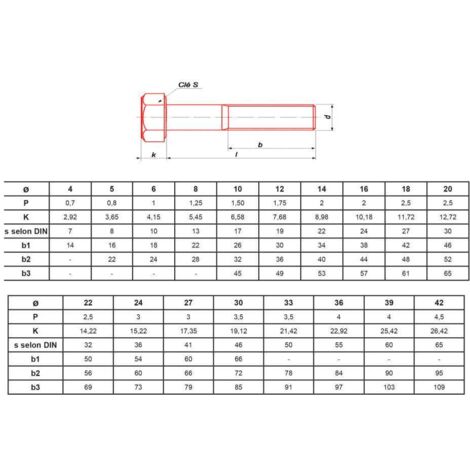

Vis métal à tête hexagonale conforme à la norme DIN 931 de la marque ULTIMA VISSER FIXER COLLER. Classe de résistance 10.9, filetage partiel et finition brute (non traitée), conçue pour assemblages mécaniques haute résistance. Disponible en plusieurs diamètres et longueurs avec tableau dimensionnel et vue en plan pour choisir la référence adaptée.

Caractéristiques techniques

• Norme : DIN 931
• Classe de résistance : 10.9
• Filetage : partiel (shank non fileté selon options b1, b2, b3)
• Finition : brut (non traité)
• Diamètres disponibles (mm) : 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 42
• Pas métrique P (exemples) : 4→0,7 mm ; 6→1,0 mm ; 10→1,5 mm ; 24→3,0 mm ; 42→4,5 mm
• Hauteur de tête k et clé s selon DIN (ex. d4 k=2,92 mm s=7 mm ; d10 k=6,58 mm s=17 mm ; d24 k=15,22 mm s=36 mm ; d42 k=26,42 mm s=65 mm)

Compatibilité et accessoires

Compatible avec écrous et composants mécaniques bénéficiant des diamètres et pas métriques listés. Aucun accessoire spécifique inclus ; utiliser écrous, rondelles et outils adaptés à la classe 10.9 et à la taille de la clé indiquée.

Installation

Visser avec outil adapté à la taille de la clé (s) indiquée dans le tableau DIN. Respecter les couples de serrage recommandés pour la classe 10.9 et contrôler l’adaptation au perçage et à l’épaisseur d’assemblage en tenant compte de la longueur non filetée choisie (b1, b2, b3).

Utilisation

Convient pour assemblages mécaniques sollicités où une partie lisse du corps est requise. Pour une performance optimale, lubrifier si nécessaire, vérifier l’état des filets et respecter les couples de serrage et préconisations de sécurité liées aux matériaux en contact.
