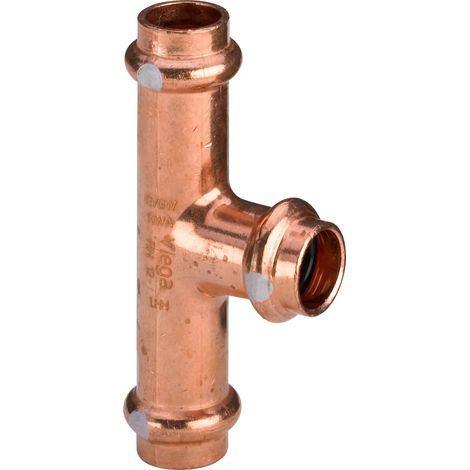

Viega Profipress S-T-Stück, d1 35, d2 35, d3 35 Kupfer Modell 4518, 628604
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Viega Profipress S-T-Stück, d1 35, d2 35, d3 35 Kupfer Modell 4518, 628604
Allgemein
Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
FKM (Fluorkarbon-Kautschuk), mattschwarz, vormontiert Der Einsatz von Profipress S- und Profipress-Verbindern mit FKM-Dichtelementen in Trinkwasser- und Gas-Installationen ist nicht zulässig!
Betriebsbedingungen Solaranlagen (Flach‑/Vakuumkollektoren)
Betriebstemperatur max. 140 °C / 284 °F, kurzfristig max. 280 °C / 536 °F Betriebsdruck max. 0,6 MPa / 6 bar / 87 PSI
Betriebsbedingungen Niederdruckdampf-Anlagen
Betriebstemperatur max. 120 °C / 248 °F Betriebsdruck max. 0,1 MPa / 1 bar / 14,5 PSI
Allgemein
Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Dichtelemente
FKM (Fluorkarbon-Kautschuk), mattschwarz, vormontiert Der Einsatz von Profipress S- und Profipress-Verbindern mit FKM-Dichtelementen in Trinkwasser- und Gas-Installationen ist nicht zulässig!
Betriebsbedingungen Solaranlagen (Flach‑/Vakuumkollektoren)
Betriebstemperatur max. 140 °C / 284 °F, kurzfristig max. 280 °C / 536 °F Betriebsdruck max. 0,6 MPa / 6 bar / 87 PSI
Betriebsbedingungen Niederdruckdampf-Anlagen
Betriebstemperatur max. 120 °C / 248 °F Betriebsdruck max. 0,1 MPa / 1 bar / 14,5 PSI
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Betriebsbedingungen Fernwärme-Versorgungsanlagen
Betriebstemperatur max. 140 °C / 284 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI
Werkstoffe Verbinder
Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Betriebsbedingungen Fernwärme-Versorgungsanlagen
Betriebstemperatur max. 140 °C / 284 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI
Werkstoffe Verbinder
Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP
- Anschluss: Profipress S
- Modell: 4518
- Material: Kupfer
- Anwendung: Solaranlagen, Fernwärme-Versorgungsanlagen, Niederdruckdampf-Anlagen
- d1: 35
- d2: 35
- d3: 35
- Z1 [mm]: 26
- Z2 [mm]: 22
- Z3 [mm]: 26
- L1 [mm]: 52
- L2 [mm]: 48
- L3 [mm]: 52
- Anschluss: Profipress S
- Modell: 4518
- Material: Kupfer
- Anwendung: Solaranlagen, Fernwärme-Versorgungsanlagen, Niederdruckdampf-Anlagen
- d1: 35
- d2: 35
- d3: 35
- Z1 [mm]: 26
- Z2 [mm]: 22
- Z3 [mm]: 26
- L1 [mm]: 52
- L2 [mm]: 48
- L3 [mm]: 52
Einsatzbereiche
- Solaranlagen (Flach‑/Vakuumkollektoren)
- Fernwärme-Versorgungsanlagen
- Niederdruckdampf-Anlagen
- Die Nutzung für Anlagen mit Additiven (z. B. Korrosions- oder Frostschutzmittel im Heizungswasser) oder andere als die beschriebenen Einsatzbereiche ist mit Viega abzustimmen.
Einsatzbereiche
- Solaranlagen (Flach‑/Vakuumkollektoren)
- Fernwärme-Versorgungsanlagen
- Niederdruckdampf-Anlagen
- Die Nutzung für Anlagen mit Additiven (z. B. Korrosions- oder Frostschutzmittel im Heizungswasser) oder andere als die beschriebenen Einsatzbereiche ist mit Viega abzustimmen.
- Kupfer
- Pressanschlüsse
Ausstattung
Dichtelemente FKMmit ,SC‑Contur- Kupfer
- Pressanschlüsse
Ausstattung
Dichtelemente FKMCaractéristiques
- MarqueVIEGA
- Longueur5.2 cm
- Largeur150 mm
- Hauteur4.6 cm
- Diamètre35 mm
Questions fréquentes
La température de service maximale pour cet équipement dans des installations solaires est de 140 °C, avec une température maximale brièvement admissible de 280 °C.
La pression de service maximale que cet équipement peut supporter est de 0,6 MPa, ce qui équivaut à 6 bar ou 87 PSI.
L'utilisation de cet équipement avec des éléments d'étanchéité en FKM dans les installations d'eau potable et de gaz n'est pas autorisée.
