LCD 16 X 1 ''BOTTOM VIEW'' TYPE REFLECTIF VELLEMAN LCD1601LC

Produit similaire livré par
SOMFY 9026469 - Module d'alimentation Rail-DIN - Pour visiophones V100+, V350 et V500
SOMFY 9026469 - Module d'alimentation Rail-DIN - Pour visiophones V100+, V350 et V500
52,90 €13
Vendu par As Discount et 3 autres marchands

Ces articles peuvent vous intéresser !

Carte électronique CAME ZA3PCAME
N°1 des ventes

Carte électronique CAME ZA3P

39
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le LCD 16 x 1 "Bottom View" de Velleman est un écran à cristaux liquides de type TN gris, conçu pour une utilisation dans divers projets électroniques. Il ne dispose pas de rétroéclairage et est équipé d'un contrôleur intégré (KS0066U ou équivalent). Ce module est alimenté par une tension de +5V et a un cycle de service de 1/16.

Spécifications techniques

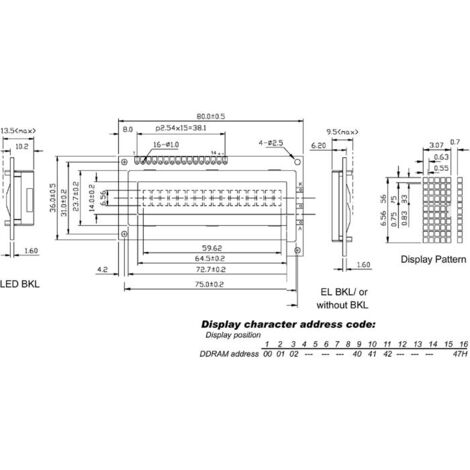

  • Dimensions du module : 80.0 x 36.0 mm
  • Dimensions de l'écran : 64.5 x 14.0 mm
  • Dimensions des points : 0.55 x 0.75 mm
  • Dimensions des caractères : 3.07 x 6.56 mm
  • Tension d'alimentation (Vdd) : 4.7 ~ 5.5V (à +5V) / 2.7 ~ 5.3V (à +3.3V)
  • Courant d'alimentation (Idd) : 1.3 mA typ. (à Vdd = 5V)
  • Tension recommandée pour le pilote LCD (Vdd-V0) : 4.3 ~ 4.7V (à 25°)
  • Tension directe de la LED (Vf) : 4.2V typ. (à 25°C)
  • Courant direct de la LED (If) : 110 mA (à 25°C)
  • Valeurs maximales absolues : Alimentation (Vdd-Vss) : -0.3 ~ 5.5V, Tension d'entrée (Vi) : -0.3 ~ Vdd

Affectation des broches

  • GND : 1 (Vss)
  • +5V : 2 (Vdd)
  • Réglage du contraste : 3 (V0)
  • Signal de sélection du registre H/L : 4 (RS)
  • Signal de lecture/écriture H/L : 5 (R/W)
  • Signal d'activation H/L : 6 (E)
  • Lignes de bus de données H/L : 7 ~ 14 (DB0 ~ DB7)
  • +4.2V pour BKL : 15 (A)
  • Alimentation pour BKL (0V) : 16 (K)

Caractéristiques

  • Marque
    VELLEMAN
  • Largeur
    8 cm
  • Poids
    30 g
  • Puissance
    35 W
  • Tension électrique
    5 V
