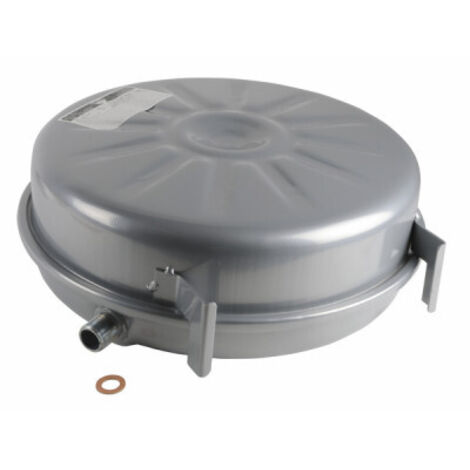

Vase d'expansion plat pour chaudières - Diamètre 387mm Ø - Imera Capacité: 14 L

- Vaisseau d'expansion plat pour les chaudières

- Température de travail: -10 ° C / + 90 ° C

- Pression de travail maximale: 3 bar

- Membrane en caoutchouc SBR/BUTYL

RÉSERVOIR HYDROPNEUMATIQUE À PRESSION PLATE POUR SYSTÈMES DE CHAUDIÈRES - MEMBRANE EN BUTYLE Imera propose des réservoirs sous pression plats pour systèmes de chaudières. Tous les modèles de la marque sont fabriqués conformément à la directive européenne PED 97/23/CE. L'installation des modèles de vases d'expansion plats permet d'obtenir une pression de service maximale de 3 bar et une pression de précharge de 1 bar. Tous les modèles peuvent atteindre une température de travail de -10ºC/90ºC. Les chaudières sont dotées d'une plaque galvanisée à chaud, qui les protège contre la rouille et la corrosion dues à l'utilisation quotidienne. Ce modèle est doté d'une membrane en caoutchouc SBR/Butyle, un matériau qui le rend 100 % étanche. Ce modèle de 387 mm de diamètre est disponible en différentes capacités : * 6 litres * 8 litres * 10 litres * 12 litres * 14 litres * 16 litres * 18 litres Les raccords pour ce type de vase d'expansion sont de 3/8" et 3/4" selon le modèle choisi. TÔLE GALVANISÉE RÉSISTANTE À LA CORROSION ET TRAITÉE THERMIQUEMENT COMPOSANTS : Le vase d'expansion plat fabriqué par Imera fait partie d'une gamme de produits conçus pour être utilisés dans des systèmes de chauffage fermés, dans le but de compenser les variations de volume en fonction de la température des liquides du circuit. SCHÉMA HYDRAULIQUE DE LA CHAUDIÈRE Le vase d'expansion peut être utilisé dans des circuits fermés et sert à compenser et à absorber les variations de volume résultant du changement de température de l'eau de chauffage qui pourraient causer des problèmes d'étanchéité à l'intérieur du circuit. 1. circuit de chauffage primaire 2. vase d'expansion 3. Brûleur 4. Vanne de gaz 5. Thermostat sanitaire 6. Thermostat du circuit primaire 7. Thermostat de bloc à 110ºC 8. Soupape de sécurité 9. Interrupteur de débit d'eau sanitaire 10. Circulateur 11. Robinet de remplissage 12. Sortie de chauffage 13. Sortie d'eau sanitaire 14. Entrée de gaz 15. Entrée sanitaire 16. Retour chauffage 17. Pressostat pour circuits de chauffage CARACTÉRISTIQUES : * Membrane en caoutchouc SBR/Butyle * Capacité : 6, 8, 10, 12, 12, 14, 16 et 18 litres. * Raccordements : 3/8" et 3/4" (selon le modèle choisi) * Pression maximale de service : 3 bar * Pression de prégonflage : 1 bar * Température de travail : -10ºC / +90ºC * Tôle galvanisée anti-corrosion et antirouille * Tous les réservoirs sont marqués conformément à la directive européenne PED 97/23/CE. * Convient pour les systèmes de chaudières DIMENSIONS MODÈLE CAPACITÉ HAUTEUR DIAMÈTRE CONNEXIONS VCP387-6 6 L 60 mm 387 mm 3/8" VCP387-8 8 L 80 mm 387 mm 3/8" VCP387-10 10 L 100 mm 387 mm 3/4" VCP387-12 12 L 120 mm 387 mm 3/4" VCP387-14 14 L 140 mm 387 mm 3/4" VCP387-16 16 L 160 mm 387 mm 3/4" VCP387-18 18 L 180 mm 387 mm 3/4"

• Capacité : 10 L
• Capacité : 14 L
• Capacité : 16 L
• Capacité : 8 L
• Capacité : 12 L
• Capacité : 18 L
• Capacité : 6 L
