Description générale

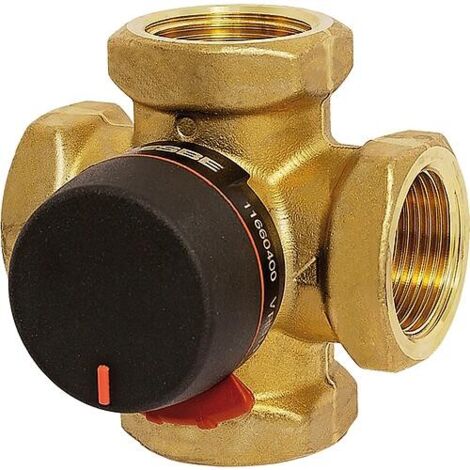

La vanne de mélange bivalente ESBE, type VRB 141, est conçue pour être utilisée dans des systèmes de chauffage bivalents, permettant de donner la priorité à deux sources de chaleur. Elle peut être installée en série ou en parallèle et offre la possibilité de montage simple de différents servomoteurs, avec plusieurs positions de montage possibles. Grâce à son faible taux de fuite, elle assure une précision de régulation exceptionnelle.Spécifications techniques
- Températures de service : -10°C à +130°C
- Pression de service max. : 10 bar
- Taux de fuite : 0,05 %
- Couple de rotation :
- DN 15-32 : < 3 Nm
- DN 40-50 : < 5 Nm
- Matériau du corps : laiton DZR résistant à la dézincification
- Arbre et bague : PPS composite
- Joints toriques : EPDM
- Angle de rotation : 90°
- Fluides :
- Eau selon VDI2035
- Mélange de glycol max. 50 %
- Mélange d'éthanol max. 28 %
- Raccords : filetage femelle
- N° de fabricant : 11660200
- Dimensions : DN 20 (3/4")
- Valeur Kvs : 4.0
- Protection de surface : non traité
- Niveau de pression : PN 10
- Température max. de fluide (fonctionnement continu) : 130°C
- Température min. du fluide (fonctionnement continu) : -10°C
- Angle de rotation max. : 90°
- Perte de fuites de la valeur Kvs : 0.05 %
