Description générale

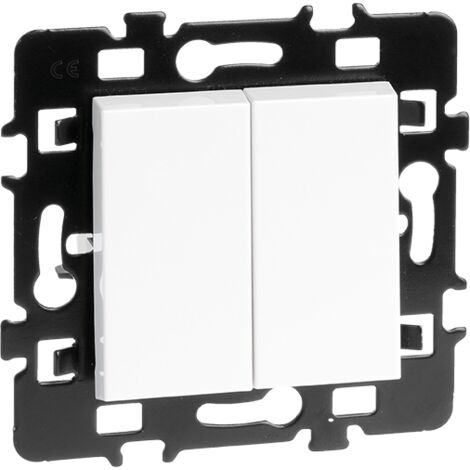

Interrupteur va et vient 10AX + bouton poussoir 10A de la gamme Esprit, fabriqué par Eur'Ohm. Ce mécanisme est conçu pour une installation en encastré ou en saillie, offrant une solution pratique et esthétique pour le contrôle de l'éclairage. Il est livré avec un enjoliveur, un support et une protection de chantier, garantissant une installation soignée.Spécifications techniques
- Type : Interrupteur va et vient 10A + bouton poussoir 6A
- Certification : NF selon la norme NF EN 60 669
- Tension : 250V
- Courant : Va et vient 10A, Poussoir 6A
- Dimensions : entraxe 71 mm (horizontal et vertical)
- Couleur : Blanc
Installation
L'installation de l'interrupteur va et vient est accessible même aux débutants. Voici les étapes à suivre :
- Vérifiez que le courant est coupé au tableau électrique.
- Créez un nouveau câblage électrique sur le circuit existant.
- Raccordez l'interrupteur : branchez le fil de phase sur la borne « L » et les navettes sur les bornes « 1 » et « 2 ».
- Montez le mécanisme dans son logement (boîte d'encastrement ou en saillie).
- Clipsez la plaque de finition ou l'enjoliveur sur le mécanisme.
- Rétablissez le courant et testez l'interrupteur.
Utilisation
Le va-et-vient permet de contrôler un même point lumineux depuis deux interrupteurs. Il est essentiel de bien définir l'emplacement de l'interrupteur, en respectant les normes de hauteur (90 cm à 1.30 m du sol) et en tenant compte de l'environnement (intérieur, extérieur, pièce humide, etc.).
Autres informations
Pour une installation réussie, prévoyez le matériel suivant : pince coupante, pince à dénuder, tournevis cruciformes et plats, fils électriques et boîte d'encastrement.
