Description générale

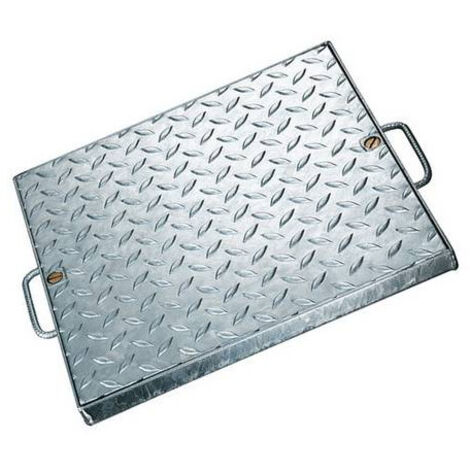

La trappe de visite galvanisée striée LINE ECO est conçue en acier galvanisé avec une tôle striée, idéale pour des applications réservées aux piétons et cyclistes. Elle permet de couvrir les fosses tout en respectant les règlements de distribution d'eau. La partie supérieure de la fosse est facilement accessible grâce à un couvercle amovible, facilitant l'accès aux vides ventilés, conduites d'évacuation et autres installations.
Spécifications techniques
- Dimensions cadre : 360 x 360 mm
- Ouverture libre : 300 x 300 mm
- Hauteur : 50 mm
- Charge : A15 (15 kN/m² ou 1,5 Tonnes/m²)
Compatibilité et accessoires
La trappe est fournie avec des clés de levage : 2 clés pour les modèles SP030, SP040 et SP050, et 4 clés pour les modèles SP060, SP070, SP080 et SP100.
Autres informations
Tableau des dimensions extérieures et intérieures
| Ref. Article | Dimensions cadre | Ouverture libre | Hauteur | Charge |
| SP030 | 360x360 mm | 300x300 mm | 50 mm | A15 |
| SP040 | 460x460 mm | 400x400 mm | 50 mm | A15 |
| SP050 | 560x560 mm | 500x500 mm | 50 mm | A15 |
| SP060 | 660x660 mm | 600x600 mm | 50 mm | A15 |
| SP070 | 760x760 mm | 700x700 mm | 50 mm | A15 |
| SP080 | 860x860 mm | 800x800 mm | 50 mm | A15 |
| SP100 | 1060x1060 mm | 1000x1000 mm | 50 mm | A15 |
Définition des classes de résistance à la charge
| Lieux uniquement accessibles aux piétons et cyclistes. Charge de rupture : 15 kN/m² ou 1,5 Tonnes/m² | |
| Trottoirs, zones piétonnes, aires de stationnement privées et parkings à étages pour voitures. V max : 20 Km/h. Charge de rupture : 125 kN/m² ou 12,5 Tonnes/m² | |
| Rues piétonnières et parkings. Lieux pour voitures et camionnettes roulant à vitesse modérée. Charge de rupture : 250 kN/m² ou 25 Tonnes/m² | |
| Voies de circulation et aires de stationnements pour tous types de véhicules routiers. V max : 50 Km/h. Charge de rupture : 400 kN/m² ou 40 Tonnes/m² | |
| Zones soumises à des charges à l'essieu élevées comme les ports et zones industrielles. V max > 50 Km/h. Charge de rupture : 600 kN/m² ou 60 Tonnes/m² | |
| Zones soumises à des charges à l'essieu particulièrement élevées comme les pistes pour avions ou zones industrielles à passage intensif. Charge de rupture : 900 kN/m² ou 90 Tonnes/m² |
