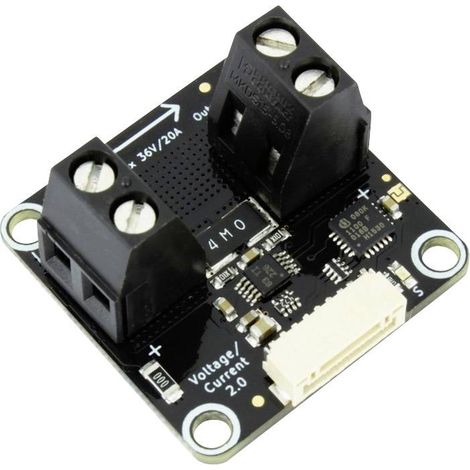

TinkerForge 2105 Wattmètre/Voltmètre/Ampèremètre Adapté pour (ordinateur monocarte) TinkerForge 1 pc(s)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Dimensions (L x P x H) : 30 x 30 x 18 mm
Poids : 10 g
Informations techniques
Adapté pour (ordinateur monocarte) : TinkerForge
Données techniques complémentaires : Dimensions (L x P x H) : 30 x 30 x 18 mm Poids : 10 g
Avec le Bricklet 2.0 tension/courant, les briques peuvent être étendues pour mesurer la puissance/la tension/le courant. Le bricklet est simplement installé entre l'alimentation électrique (par ex. batterie) et la charge (par ex. moteur). Dans les systèmes fonctionnant sur batterie, la mesure du courant bidirectionnelle permet de connaître l'état de charge de la batterie. Le Bricklet ne dispose pas d'une séparation galvanique pour le système Tinkerforge. Cela signifie qu'il existe une connexion électrique directe entre les bornes de raccordement du bricklet et le reste du système. Si cette utilisation entraîne des connexions, des boucles de masse ou des courts-circuits non désirés dans l'application concernée, il est recommandé d'utiliser l'appareil avec un isolateur Bricklet. Le Bricklet 2.0 de tension/courant dispose d'une fiche mâle 7 broches Bricklet et est relié à un Brick à l'aide d'un câble 7p-10p Bricklet. Ce texte a été traduit par une machine.
Points forts
- Mesure la puissance, la tension et le courant jusqu'à 720W/36V/20A
- Résolution 1mW, 1mV, 1mA sur une plage de mesure complète
- Mesure de courant bidirectionnelle (par ex. chargement/déchargement)
- Calcul de la valeur moyenne configurable et temps de conversion ADC
Fonctionnalités
- Capteur : INA226 avec résistance shunt 4mΩ consommation : 30 mW (6 ma à 5 V) courant maximal : ±20 A tension maximale : 36 V.
Configuration requise
- null
- null
- Capteur : INA226 avec résistance shunt 4mΩ consommation : 30 mW (6 ma à 5 V) courant maximal : ±20 A tension maximale : 36 V.
Caractéristiques
- MarqueTINKERFORGE
- Intensité courant20 A
- Fonction de pilotageNon
- Hauteur2 cm
- Largeur9.7 cm
- MatièresPlastique
- Poids10 g
- Puissance720 W
- Support de facturation homologuéNon
- Tension électrique36 V
- Type de compteurÉlectricité
- Réf. ManoManoME19674576
- MMID922758222708
- Réf. fabricanteb6837
- EAN4251640702472
Impact environnemental
- OrigineFabriqué en Allemagne
