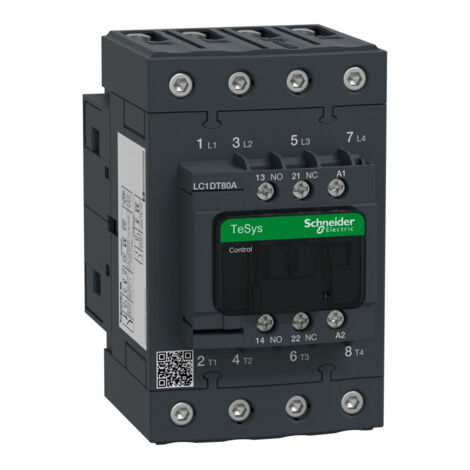

TeSys LC1D - contacteur - 4P - AC-3 440V - 80A - bobine 48Vca - LC1DT80AE7

Name: TeSys LC1D - contacteur - 4P - AC-3 440V - 80A - bobine 48Vca - LC1DT80AE7
Brand: SCHNEIDER
SKU: 3389119409391
Availability: OutOfStock

Produit épuisé

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande*

Bénéficiez d'un service client dédié 7j/7

Créer un compte Pro

Informations produit

Description

Complémentaires
- Code de compatibilité : LC1D
- Composition des pôles : 4NO
- Compatibilité du contact : M6
- Couvercle de protection : Avec
- [Ith] courant thermique conventionnel : 10 A (at 60 °C) for circuit de signalisation
  80 A (at 60 °C) for circuit de puissance
- Pouvoir nominal d'enclenchement Irms : 140 A CA for circuit de signalisation conforming to CEI 60947-5-1
  250 A CC for circuit de signalisation conforming to CEI 60947-5-1
  1000 A at 440 V for circuit de puissance conforming to CEI 60947
- Pouvoir assigné de coupure : 1000 A at 440 V for circuit de puissance conforming to CEI 60947
- [Icw] courant assigné de courte durée admissible : 640 A 40 °C - 10 s for circuit de puissance
  900 A 40 °C - 1s for circuit de puissance
  110 A 40 °C - 10 min for circuit de puissance
  260 A 40 °C - 1 min for circuit de puissance
  100 A - 1s for circuit de signalisation
  120 A - 500 ms for circuit de signalisation
  140 A - 100 ms for circuit de signalisation
- Calibre du fusible à associer : 10 A gG for circuit de signalisation conforming to CEI 60947-5-1
  125 A gG at <= 690 V coordination type 1 for circuit de puissance
  125 A gG at <= 690 V coordination type 2 for circuit de puissance
- Impédance moyenne : 1,6 mOhm - Ith 80 A 50 Hz for circuit de puissance
- Puissance dissipée par pôle : 10,2 W AC-1
- [Ui] tension assignée d'isolement : Circuit de puissance: 600 V CSA certifié
  Circuit de puissance: 600 V UL certifié
  Circuit de signalisation: 690 V se conformer à CEI 60947-1
  Circuit de signalisation: 600 V CSA certifié
  Circuit de signalisation: 600 V UL certifié
  Circuit de puissance: 690 V se conformer à CEI 60947-4-1
- Catégorie de surtension : III
- Degré de pollution : 3
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947
- Niveau de fiabilité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1
  B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
- Endurance mécanique : 6 Mcycles
- Durée de vie électrique : 1,4 Mcycles 80 A AC-1 à Ue <= 440 V
- Type de circuit de commande : CA à 50/60 Hz
- Technologie bobine : Sans module d'antiparasitage intégré
- Plage de tension du circuit de commande : 0,3 à 0,6 Uc -40...70 °C perte de niveau CA 50/60 Hz
  0,8 à 1,1 Uc -40...60 °C opérationnel CA 50 Hz
  0,85...1,1 Uc -40...60 °C opérationnel CA 60 Hz
  1...1,1 Uc 60...70 °C opérationnel CA 50/60 Hz
- Puissance d'appel en VA : 140 VA 60 Hz cos phi 0,75 (at 20 °C)
  160 VA 50 Hz cos phi 0,75 (at 20 °C)
- Consommation moyenne au maintien en VA : 13 VA 60 Hz cos phi 0,3 (at 20 °C)
  15 VA 50 Hz cos phi 0,3 (at 20 °C)
- Dissipation thermique : 4...5 W at 50/60 Hz
- Temps de fonctionnement : 4...19 ms ouverture
  12...26 ms fermeture
- Vitesse de commande maxi : 3600 cyc/h à <60 °C
- Mode de raccordement : Télécommande: borniers à vis-étrier 2 1...2,5 mm² - cable stiffness: souple avec embout
  Télécommande: borniers à vis-étrier 1 1...4 mm² - cable stiffness: souple sans embout
  Télécommande: borniers à vis-étrier 2 1...4 mm² - cable stiffness: souple sans embout
  Télécommande: borniers à vis-étrier 1 1...4 mm² - cable stiffness: souple avec embout
  Télécommande: borniers à vis-étrier 1 1...4 mm² - cable stiffness: rigide sans embout
  Télécommande: borniers à vis-étrier 2 1...4 mm² - cable stiffness: rigide sans embout
  Circuit de puissance: connecteurs à vis BTR EverLink 1 1...35 mm² - cable stiffness: souple sans embout
  Circuit de puissance: connecteurs à vis BTR EverLink 2 1...25 mm² - cable stiffness: souple sans embout
  Circuit de puissance: connecteurs à vis BTR EverLink 1 1...35 mm² - cable stiffness: souple avec embout
  Circuit de puissance: connecteurs à vis BTR EverLink 2 1...25 mm² - cable stiffness: souple avec embout
  Circuit de puissance: connecteurs à vis BTR EverLink 1 1...35 mm² - cable stiffness: rigide sans embout
  Circuit de puissance: connecteurs à vis BTR EverLink 2 1...25 mm² - cable stiffness: rigide sans embout
- Couple de serrage : Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
  Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
  Circuit de puissance :8 N.m - sur borniers à vis-étrier - câble 25...35 mm² hexagonal tête de vis4 mm
  Circuit de puissance :5 N.m - sur borniers à vis-étrier - câble 1...25 mm² hexagonal tête de vis4 mm
  Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2
  Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2
- Contacts auxiliaires : 1 O + 1 F
- Type de contacts auxiliaires : type liés mécaniquement 1 O + 1 F se conformer à CEI 60947-5-1
  type contact miroir 1 O se conformer à CEI 60947-4-1
- Fréquence circuit signalisation : 25 à 400 Hz
- Tension de commutation minimale : 17 V for circuit de signalisation
- Courant commuté minimum : 5 mA for circuit de signalisation
- Résistance d'isolement : > 10 MΩ for circuit de signalisation
- Temps de non-chevauchement : 1,5 ms sur désexcitation entre contact NC et NO
  1,5 ms sur excitation entre contact NC et NO
- Support de montage : Platine
  Rail

Caractéristiques

Marque
SCHNEIDER
Longueur
1.5 cm
Poids
1150 g
Puissance
140 W
Tension électrique
440 V

Questions fréquentes

La plage de tension du circuit de commande est de 0,3 à 0,6 Uc pour des températures de -40 à 70 °C, et de 0,8 à 1,1 Uc pour des températures de -40 à 60 °C.

Le pouvoir assigné de coupure pour le circuit de puissance est de 1000 A à 440 V, conforme à la norme CEI 60947.

Pour les borniers à vis-étrier, le couple de serrage recommandé est de 1,7 N.m pour la télécommande et de 5 à 8 N.m pour le circuit de puissance, selon la taille du câble.
