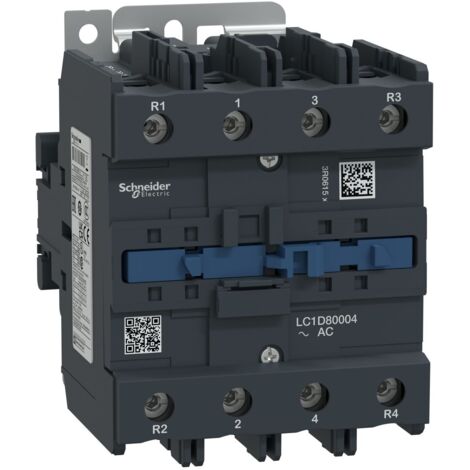

TeSys LC1D - contacteur - 4P - AC-1 440V - 125A - bobine 24Vca - LC1D80004B7
15 € offerts sur l'appli dès 200 €
TéléchargerVous achetez pour votre entreprise ?
+10% offert sur votre 1ère commande
-14% sur ce produit avec les tarifs négociés
Produit similaire livré par
'/%3E%3C/svg%3E)
Eaton – Relais heures creuses 20A 250VAC – Contacteur jour/nuit sur rail DIN – Optimisation consommation électrique – Installation tableau électrique
24,90 €
124
Vendu par By Elec et 1 autre marchand
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
- Complémentaires
- Puissance moteur kW : 22 kW at 220...230 V CA 50/60 Hz
37 kW at 380...400 V CA 50/60 Hz
45 kW at 660...690 V CA 50/60 Hz
55 kW at 500 V CA 50/60 Hz
45 kW at 415...440 V CA 50/60 Hz - Code de compatibilité : LC1D
- Composition des pôles : 4NO
- Compatibilité du contact : M1
- Couvercle de protection : Sans
- [Ith] courant thermique conventionnel : 125 A (at 60 °C) for circuit de puissance
- Pouvoir nominal d'enclenchement Irms : 1100 A at 440 V for circuit de puissance conforming to CEI 60947
- Pouvoir assigné de coupure : 1100 A at 440 V for circuit de puissance conforming to CEI 60947
- [Icw] courant assigné de courte durée admissible : 640 A 40 °C - 10 s for circuit de puissance
990 A 40 °C - 1s for circuit de puissance
135 A 40 °C - 10 min for circuit de puissance
320 A 40 °C - 1 min for circuit de puissance - Calibre du fusible à associer : 200 A gG at <= 690 V coordination type 1 for circuit de puissance
160 A gG at <= 690 V coordination type 2 for circuit de puissance - Impédance moyenne : 0,8 mOhm - Ith 125 A 50 Hz for circuit de puissance
- Puissance dissipée par pôle : 12,5 W AC-1
- [Ui] tension assignée d'isolement : Circuit de puissance: 600 V CSA certifié
Circuit de puissance: 600 V UL certifié
Circuit de puissance: 1000 V se conformer à CEI 60947-4-1 - Catégorie de surtension : III
- Degré de pollution : 3
- [Uimp] tension assignée de tenue aux chocs : 8 kV se conformer à CEI 60947
- Niveau de fiabilité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1
B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 - Endurance mécanique : 4 Mcycles
- Durée de vie électrique : 0,8 Mcycles 125 A AC-1 à Ue <= 440 V
- Type de circuit de commande : CA à 50/60 Hz
- Technologie bobine : Sans module d'antiparasitage intégré
- Plage de tension du circuit de commande : 0,85...1,1 Uc -40...55 °C opérationnel CA 60 Hz
0,3 à 0,6 Uc -40...70 °C perte de niveau CA 50/60 Hz
0,8 à 1,1 Uc -40...55 °C opérationnel CA 50 Hz
1...1,1 Uc 55...70 °C opérationnel CA 50/60 Hz - Puissance d'appel en VA : 245 VA 60 Hz cos phi 0,75 (at 20 °C)
245 VA 50 Hz cos phi 0,75 (at 20 °C) - Consommation moyenne au maintien en VA : 26 VA 60 Hz cos phi 0,3 (at 20 °C)
26 VA 50 Hz cos phi 0,3 (at 20 °C) - Dissipation thermique : 6...10 W at 50/60 Hz
- Temps de fonctionnement : 20...35 ms fermeture
6...20 ms ouverture - Vitesse de commande maxi : 3600 cyc/h à <60 °C
- Mode de raccordement : Télécommande: borniers à vis-étrier 2 1...2,5 mm² - cable stiffness: souple avec embout
Télécommande: borniers à vis-étrier 1 1...2,5 mm² - cable stiffness: souple avec embout
Télécommande: borniers à vis-étrier 1 1...4 mm² - cable stiffness: souple sans embout
Télécommande: borniers à vis-étrier 2 1...4 mm² - cable stiffness: souple sans embout
Télécommande: borniers à vis-étrier 1 1...4 mm² - cable stiffness: rigide sans embout
Télécommande: borniers à vis-étrier 2 1...4 mm² - cable stiffness: rigide sans embout
Circuit de puissance: connecteur 1 4...50 mm² - cable stiffness: souple sans embout
Circuit de puissance: connecteur 2 4...25 mm² - cable stiffness: souple sans embout
Circuit de puissance: connecteur 1 4...50 mm² - cable stiffness: souple avec embout
Circuit de puissance: connecteur 2 4...16 mm² - cable stiffness: souple avec embout
Circuit de puissance: connecteur 1 4...50 mm² - cable stiffness: rigide sans embout
Circuit de puissance: connecteur 2 4...25 mm² - cable stiffness: rigide sans embout - Couple de serrage : Télécommande :1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Télécommande :1,2 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
Circuit de puissance :12 N.m - sur connecteur - avec tournevis plat Ø 6 à Ø 8 mm
Circuit de puissance :12 N.m - sur connecteur hexagonal tête de vis4 mm
Télécommande :1,2 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2 - Support de montage : Platine
Rail
- Puissance moteur kW : 22 kW at 220...230 V CA 50/60 Hz
Caractéristiques
- MarqueSCHNEIDER
- CouleurBlanc
- MatièresPlastique
- Mode de pose électricitéApparent
- Nombre de pôle(s)4
- Poids1760 g
- Réseau électriqueMonophasé
- Réf. ManoManoME67781032
- MMID189231612290
- Réf. fabricant3389110074130
- EAN3389110074130
Questions fréquentes
Cet équipement peut fonctionner dans une plage de température allant de -40 à 55 °C.
Le pouvoir nominal d'enclenchement est de 1100 A à 440 V.
Pour les circuits de puissance, le type de coordination recommandé est de Type 1 et Type 2.
