Informations produit
Description
- Principales
- Gamme : TeSys

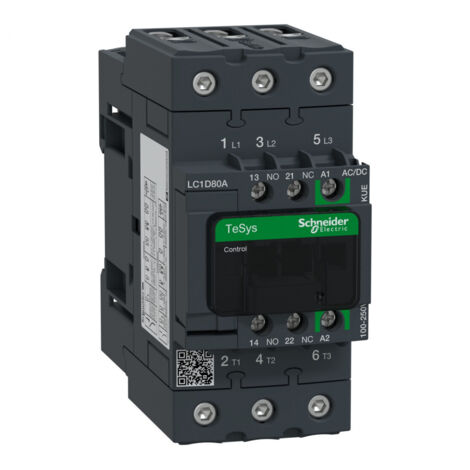

TeSys Deca - Gamme de produit : TeSys Deca
- Type de produit ou équipement : Contacteur
- Nom de l'appareil : LC1D
- Application du contacteur : Charge résistive (AC-1)
Commande moteur (AC-3) - Catégorie d'emploi : AC-3
AC-1
AC-3e - Description des pôles : 3P
- [Ue] tension assignée d'emploi : Circuit de puissance: <= 690 V CA 25...400 Hz
- [Ie] courant assigné d'emploi : 80 A (at <60 °C) at <= 440 V AC-1 for circuit de puissance
66 A (at <60 °C) at <= 440 V AC-3 for circuit de puissance
66 A (at <60 °C) at <= 440 V AC-3e for circuit de puissance - [Uc] tension circuit de commande : 100...250 V CA 50/60 Hz
100...250 V CC
- Gamme : TeSys
- Complémentaires
- Puissance moteur kW : 22 kW at 220...230 V CA 50/60 Hz (AC-3)
37 kW at 380...400 V CA 50/60 Hz (AC-3)
37 kW at 415 V CA 50/60 Hz (AC-3)
37 kW at 440 V CA 50/60 Hz (AC-3)
37 kW at 500 V CA 50/60 Hz (AC-3)
37 kW at 660...690 V CA 50/60 Hz (AC-3)
22 kW at 220...230 V CA 50/60 Hz (AC-3e)
37 kW at 380...400 V CA 50/60 Hz (AC-3e)
37 kW at 415 V CA 50/60 Hz (AC-3e)
37 kW at 440 V CA 50/60 Hz (AC-3e)
37 kW at 500 V CA 50/60 Hz (AC-3e)
37 kW at 660...690 V CA 50/60 Hz (AC-3e) - Puissance moteur hp : 5 hp at 115 V CA 60 Hz for monophasé motors
10 hp at 230/240 V CA 60 Hz for monophasé motors
20 hp at 200/208 V CA 60 Hz for 3 phases motors
20 hp at 230/240 V CA 60 Hz for 3 phases motors
40 hp at 460/480 V CA 60 Hz for 3 phases motors
50 hp at 575/600 V CA 60 Hz for 3 phases motors - Code de compatibilité : LC1D
- Composition des pôles : 3NO
- Couvercle de protection : Avec
- [Ith] courant thermique conventionnel : 80 A (at 60 °C) for circuit de puissance
10 A (at 60 °C) for circuit de signalisation - Pouvoir nominal d'enclenchement Irms : 140 A CA for circuit de signalisation conforming to CEI 60947-5-1
250 A CC for circuit de signalisation conforming to CEI 60947-5-1
1000 A at 440 V CA for circuit de puissance conforming to CEI 60947 - Pouvoir assigné de coupure : 1000 A at 440 V for circuit de puissance conforming to CEI 60947
- [Icw] courant assigné de courte durée admissible : 110 A 40 °C - 10 min for circuit de puissance
260 A 40 °C - 1 min for circuit de puissance
640 A 40 °C - 10 s for circuit de puissance
900 A 40 °C - 1s for circuit de puissance
100 A - 1s for circuit de signalisation
120 A - 500 ms for circuit de signalisation
140 A - 100 ms for circuit de signalisation - Calibre du fusible à associer : 125 A gG at <= 690 V coordination type 1 for circuit de puissance
125 A gG at <= 690 V coordination type 2 for circuit de puissance
10 A gG for circuit de signalisation conforming to CEI 60947-5-1 - Impédance moyenne : 1,5 mOhm - Ith 80 A 50 Hz for circuit de puissance
- Puissance dissipée par pôle : 9,6 W AC-1
6,3 W AC-3
6,3 W AC-3e - [Ui] tension assignée d'isolement : Circuit de puissance: 690 V se conformer à CEI 60947-4-1
Circuit de signalisation: 690 V se conformer à CEI 60947-1 - Catégorie de surtension : III
- Degré de pollution : 3
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947
- Niveau de fiabilité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1
B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 - Endurance mécanique : 6 Mcycles
- Durée de vie électrique : 1 Mcycles 66 A AC-3 à Ue <= 440 V
0,5 Mcycles 80 A AC-1 à Ue <= 440 V
1 Mcycles 66 A AC-3e à Ue <= 440 V - Type de circuit de commande : CA/CC à 50/60 Hz CA/CC électronique
- Technologie bobine : Limitation de crête bidirectionnelle intégrée
- Plage de tension du circuit de commande : <= 0,1 Uc -40...70 °C perte de niveau CA/CC
0,85...1,1 Uc -40...60 °C opérationnel CA/CC
1...1,1 Uc 60...70 °C opérationnel CA/CC - Puissance d'appel en VA : 18 VA 50/60 Hz (at 20 °C)
- Puissance d'appel en W : 14 W (à 20 °C)
- Consommation moyenne au maintien en VA : 1,8 VA 50/60 Hz (at 20 °C)
- Consommation moyenne au maintien en W : 1,2 W à 20 °C
- Dissipation thermique : 1,2 W at 50/60 Hz
- Temps de fonctionnement : De 55 à 65 ms fermeture
20...80 ms ouverture - Vitesse de commande maxi : 3600 cyc/h à <60 °C
- Mode de raccordement : Télécommande: borniers à vis-étrier 1 1...4 mm² - cable stiffness: souple sans embout
Télécommande: borniers à vis-étrier 2 1...4 mm² - cable stiffness: souple sans embout
Télécommande: borniers à vis-étrier 1 1...4 mm² - cable stiffness: souple avec embout
Télécommande: borniers à vis-étrier 2 1...2,5 mm² - cable stiffness: souple avec embout
Télécommande: borniers à vis-étrier 1 1...4 mm² - cable stiffness: rigide
Télécommande: borniers à vis-étrier 2 1...4 mm² - cable stiffness: rigide
Circuit de puissance: connecteurs à vis BTR EverLink 1 1...35 mm² - cable stiffness: souple sans embout
Circuit de puissance: connecteurs à vis BTR EverLink 1 1...35 mm² - cable stiffness: souple avec embout
Circuit de puissance: connecteurs à vis BTR EverLink 1 1...35 mm² - cable stiffness: rigide
Circuit de puissance: connecteurs à vis BTR EverLink 2 1...25 mm² - cable stiffness: souple sans embout
Circuit de puissance: connecteurs à vis BTR EverLink 2 1...25 mm² - cable stiffness: souple avec embout
Circuit de puissance: connecteurs à vis BTR EverLink 2 1...25 mm² - cable stiffness: rigide - Couple de serrage : Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
Circuit de puissance :8 N.m - sur connecteurs à vis BTR EverLink - câble 25...35 mm² hexagonal tête de vis4 mm
Circuit de puissance :5 N.m - sur connecteurs à vis BTR EverLink - câble 1...25 mm² hexagonal tête de vis4 mm
Circuit de puissance :5 N.m - avec tournevis pozidriv n°2 M4
Télécommande :1,7 N.m - avec tournevis pozidriv n°2 M3,5 - Contacts auxiliaires : 1 O + 1 F
- Type de contacts auxiliaires : type liés mécaniquement 1 O + 1 F se conformer à CEI 60947-5-1
type contact miroir 1 O se conformer à CEI 60947-4-1 - Fréquence circuit signalisation : 25 à 400 Hz
- Tension de commutation minimale : 17 V for circuit de signalisation
- Courant commuté minimum : 5 mA for circuit de signalisation
- Résistance d'isolement : > 10 MΩ for circuit de signalisation
- Temps de non-chevauchement : 1,5 ms sur désexcitation entre contact NC et NO
1,5 ms sur excitation entre contact NC et NO - Support de montage : Rail
Platine
- Puissance moteur kW : 22 kW at 220...230 V CA 50/60 Hz (AC-3)
- Environnement
- Normes : EN/CEI 60947-4-1
EN/CEI 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
CEI 60335-1 - Certifications du produit : CCC
CSA
EAC
UL
KC
DNV-GL
LROS (Lloyds register of shipping)
UKCA - Degré de protection IP : IP20 face avant se conformer à CEI 60529
- Tenue climatique : se conformer à IACS E10 exposition à la chaleur humide
se conformer à CEI 60947-1 Annexe Q catégorie D exposition à la chaleur humide - Température ambiante autour de l'appareil : -40...60 °C
60...70 °C avec réduction de courant - Altitude de fonctionnement : 0...3000 m
- Tenue au feu : 850 °C se conformer à CEI 60695-2-1
- Tenue à la flamme : V1 se conformer à UL 94
- Robustesse mécanique : Vibrations contacteur ouvert (2 Gn, 5 à 300 Hz)
Vibrations contacteur fermé (4 Gn, 5 à 300 Hz)
Chocs contacteur ouvert (10 Gn pour 11 ms)
Chocs contacteur fermé (15 Gn pour 11 ms) - Hauteur : 122 mm
- Largeur : 55 mm
- Profondeur : 120 mm
- Poids du produit : 1,002 kg
- Normes : EN/CEI 60947-4-1
- Emballage
- Type d'emballage 1 :
- Nb produits dans l'emballage 1 : 1
- Hauteur de l'emballage 1 : 6,200 cm
- Largeur de l'emballage 1 : 13,600 cm
- Longueur de l'emballage 1 : 15,300 cm
- Poids de l'emballage 1 : 1,055 kg
- Type d'emballage 2 :
- Nb produits dans l'emballage 2 : 9
- Hauteur de l'emballage 2 : 15,000 cm
- Largeur de l'emballage 2 : 30,000 cm
- Longueur de l'emballage 2 : 40,000 cm
- Poids de l'emballage 2 : 9,792 kg
- Durabilité de l'offre
- Statut environnemental de l'offre : Produit Green Premium
- Régulation REACh : Référence contenant des SVHC au-delà du seuil
- Directive RoHS UE : Conforme aux dérogations
- Sans mercure : Oui
- Régulation RoHS Chine : Produit en dehors du périmètre RoHS pour la Chine. Déclaration relative aux substances pour votre information.
- Information sur les exemptions RoHS : Oui
- Profil environnemental :
- Profil de circularité :
- DEEE : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
- Présence d'halogènes : Produit avec composants plastiques et câbles sans halogènes
