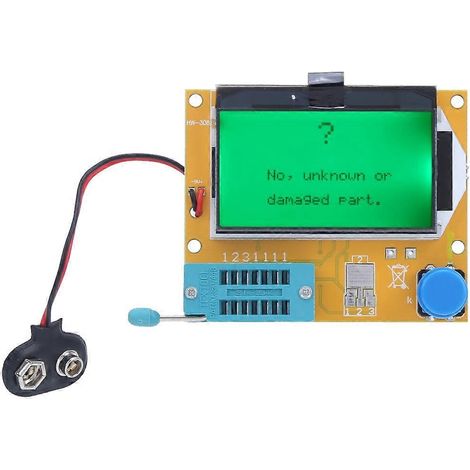

Testeur ESR, testeur de transistors, testeur graphique de résistance et de capacité, équipement de test LCRT4

1. Détection automatique des transistors NPN et PNP, des MOSFET à canal N et P, des diodes (y compris les diodes doubles), des thyristors, des triodes, des résistances et des condensateurs. 2. Fonction supplémentaire de détection de la tension de seuil ; utilisation simplifiée par un seul bouton ; test automatique des bornes des composants et affichage LCD. 3. Détection du gain et de la base des transistors, des diodes de protection des MOSFET, etc., pour la détermination de la tension directe d'émetteur. 4. Affichage sur un écran LCD (128 x 64 caractères) pour la mesure de la tension de seuil et de la capacité de grille des MOSFET. 5. Test rapide ; test de composant valide en moins de 2 secondes (sauf pour les condensateurs de grande capacité ; la mesure de ces capacités prend environ 1 minute). 6. Mode d'arrêt écoénergétique (moins de 20 nA) ; arrêt automatique pour éviter toute consommation d'énergie inutile, préserver la batterie et prolonger sa durée de vie. Spécifications : État : 100 % neuf ; Type d'article : Testeur de transistors ; Matériau : Plastique ; Couleur : Voir image ; Pile (non fournie) : Pile 9 V en cascade. Instructions : 1. Compatible avec les microcontrôleurs ATmega8, ATmega168 et ATmega328. 2. Affichage des résultats sur un écran LCD 2x16 caractères. 3. Utilisation simplifiée avec un seul bouton et arrêt automatique. 4. Consommation en veille de 20 nA, permettant une alimentation par batterie. 5. La version économique ne nécessite pas d'oscillateur et prend en charge l'arrêt automatique. Pour les ATmega168 et ATmega328 avec la version logicielle 1.05k, la consommation est réduite en mode veille lorsqu'aucune mesure n'est effectuée. 6. Détection automatique des transistors bipolaires PNP et NPN, des MOSFET à canal N et P, des JFET, des diodes, des diodes doubles et des thyristors. 7. Détection automatique du brochage. 10. Détection des diodes de protection pour les transistors bipolaires et les MOSFET. 12. Mesure et affichage de deux résistances, avec affichage des quatre chiffres significatifs et de l'unité. Les deux extrémités du signal de résistance affiché correspondent aux sondes de test connectées (1 à 3). Ceci permet la mesure d'un potentiomètre. Si le potentiomètre est réglé à une extrémité, l'appareil ne peut pas distinguer la position centrale de la position extrême. 13. La résolution de mesure de résistance est de 0,1 ohm et la plage de mesure supérieure est de 50 MΩ. 14. Les condensateurs peuvent être détectés et mesurés. Les quatre premiers chiffres et l'unité sont affichés. La valeur mesurée est comprise entre 25 pF (à une fréquence d'horloge de 8 MHz, 50 pF à une fréquence d'horloge de 1 MHz) et 100 mF. La résolution est de 1 pF (à une fréquence d'horloge de 8 MHz). 15. Mesure de la résistance série équivalente (ESR) des condensateurs à partir de 2 µF. La résolution est de 0,01 ohm et les valeurs sont affichées sur deux chiffres. Cette fonction nécessite au moins 16 Ko de mémoire flash pour ATMEGA (ATmega168 ou ATmega328). 16. Affiche la polarité correcte des deux diodes. La chute de tension directe est également affichée. 19. Mesure la capacité inverse d'une diode. Les transistors bipolaires peuvent également être mesurés en reliant la base et le collecteur ou l'émetteur. 20. Une seule mesure est nécessaire pour déterminer le circuit en pont complet. 21. Les condensateurs de valeur inférieure à 25 pF ne sont généralement pas détectés, mais peuvent être connectés en parallèle avec une diode ou avec des condensateurs d'au moins 25 pF. Dans ce cas, la valeur de la capacité parallèle doit être soustraite. 22. Les résistances inférieures à 2100 ohms sont mesurées en inductance, à condition que votre ATMEGA dispose d'au moins 16 Ko de mémoire flash. La plage de mesure s'étend de 0,01 mH à plus de 20 H, mais la précision est faible. Les résultats de la mesure indiquent uniquement la continuité d'un seul composant. La durée du test est d'environ deux secondes. Les mesures de capacité et d'inductance sont nettement plus longues. Le logiciel permet de paramétrer le nombre de mesures après l'arrêt automatique. Les thyristors et les triacs sont détectés si le courant de test dépasse le courant de maintien. Cependant, certains thyristors et triacs semi-conducteurs présentent des courants de déclenchement supérieurs à ceux que le testeur peut fournir. Le courant de test disponible est d'environ 6 mA seulement. Contenu de la livraison : 1 testeur de transistors. Remarque : Toutes les fonctions sont compatibles uniquement avec les microcontrôleurs dotés d'une mémoire programme suffisante, tels que l'ATmega168.
