Testeur de transistors – Mesure diodes, triodes, condensateurs, résistances – Affichage graphique – Arrêt automatique

1. Peut mesurer des triodes, des diodes, des résistances, des condensateurs, des inducteurs, des thyristors, des tubes à effet de champ, des tubes régulateurs de tension, des diodes doubles, des diodes électroluminescentes, etc.

2. Peut mesurer la tension

3. Batterie au lithium intégrée, longue durée de vie de la batterie

illustrer:

@Veuillez utiliser une alimentation externe 5 V ou une alimentation USB pour téléphone portable pour le chargement.

@Le voyant est rouge pour indiquer la charge, et le voyant vert indique que la charge est terminée.

Rappel chaleureux : la tension d'entrée de charge est de 6 V, veuillez ne pas l'utiliser avec une surtension, sinon le testeur sera endommagé et la batterie pourrait exploser.

4. Fonction de décodage infrarouge

Dirigez la télécommande infrarouge vers le trou de test « IR » du testeur et appuyez sur le bouton de la télécommande.

Si le testeur décode avec succès, le code utilisateur et le code de données seront affichés, ainsi que la forme d'onde infrarouge correspondante.

Si le décodage échoue ou ne peut pas être décodé, le code utilisateur et le code de données ne seront pas affichés à ce moment, si vous êtes dans l'interface du testeur, vous ne pouvez pas entrer dans l'interface de décodage infrarouge. Les dernières informations de décodage réussies seront toujours affichées.

Le point dans le coin supérieur droit est utilisé pour indiquer si les données infrarouges de la télécommande sont reçues. Le rouge indique que les données infrarouges sont reçues et le bleu indique que le décodage est réussi.

【Nombreuses applications】 --- Un instrument de test multifonction à écran couleur qui peut mesurer les triodes, les diodes, les résistances, les condensateurs, les inducteurs, les thyristors, les transistors à effet de champ, les régulateurs, les diodes doubles, les diodes électroluminescentes, le décodage infrarouge.

Prend en charge le codage infrarouge : détection automatique de la diode zener 0,0130 V. Auto-test avec calibrage automatique. Prend en charge le codage infrarouge

【Affichage de forme d'onde infrarouge】--- Affichage de forme d'onde infrarouge. Instructions de réception infrarouge. Les résultats de mesure sont affichés par le graphique TFT.

Fonction : utilisé pour tester la capacité et la résistance des transistors de diode. Arrêt automatique (réglage de temporisation)

Structure : ce testeur de transistor est doté d'une batterie lithium-ion rechargeable haute capacité intégrée. Détection de tension de la batterie lithium-ion.

5. Calibrage automatique

Court-circuitez les trois prises de test et appuyez sur le bouton multifonction, et le testeur se calibrera automatiquement.

Après avoir déconnecté le fil court selon les instructions pendant le processus d'étalonnage, aucune autre opération n'est requise.

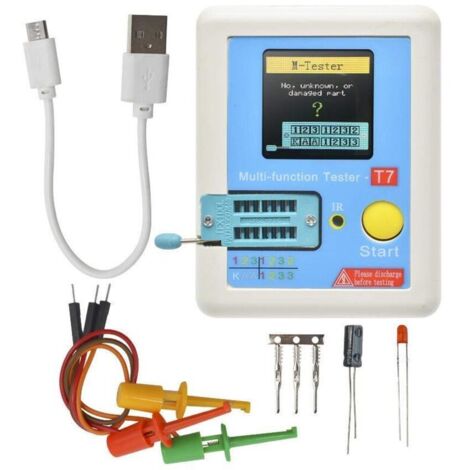

Testeur de transistor LCR-TC, écran couleur, affichage graphique, produit fini

Précautions d'emploi:

(1) Déchargez avant de mesurer la capacité, sinon les tests en ligne ou en direct ne sont pas recommandés ;

(2) Il y a une haute tension de 30 V dans les trois trous du KAA de T7 et TC1. Ils sont spécialement conçus pour tester le tube régulateur de tension. Ne les mélangez pas, sinon ils grilleraient.

(3) Le courant de sortie du testeur est de 6 mA/tension < 5 V. Les IGBT, les thyristors et les tubes Darlington haute puissance qui nécessitent un courant plus important/une tension plus élevée ne peuvent pas être testés. Les bobines à noyau d'air et les inducteurs de puissance ne peuvent pas mesurer directement l'inductance. . Il est recommandé d'essayer de tester un inducteur annulaire de couleur appropriée en série. Pour les condensateurs inférieurs à 20, il est recommandé de tester avec un condensateur de 20. Ce sont des suggestions empiriques. Veuillez vous référer à la situation réelle pour plus de détails.
