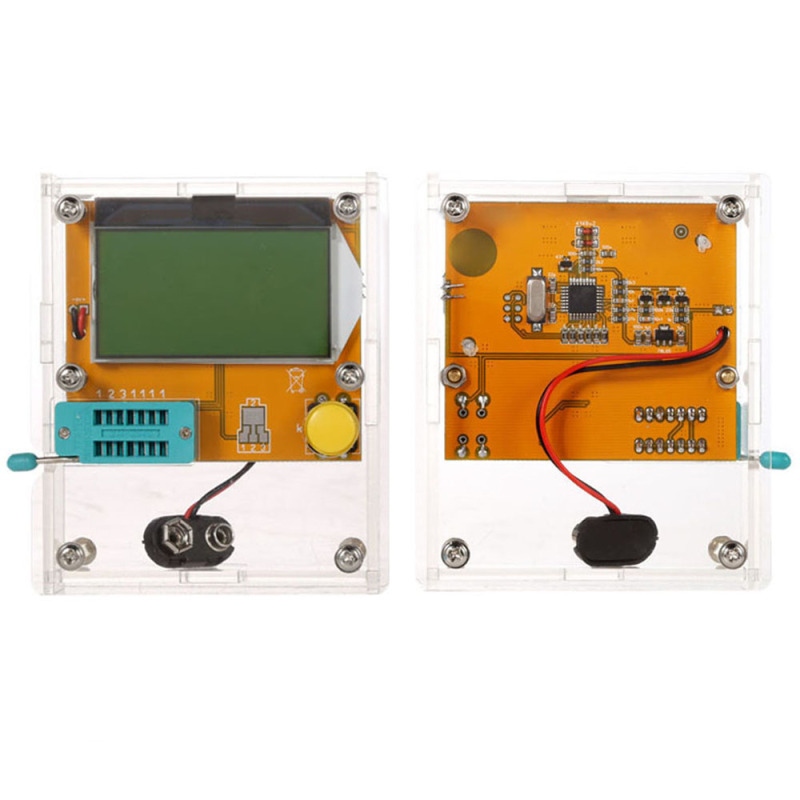

Testeur de transistors, diodes, triodes, condensateurs, ESR, MOS, PNP, NPN et LCR multifonctionnel avec écran LCD rétroéclairé et étui.

– Testeur de transistors multifonctionnel – Diodes, triodes, condensateurs, ESR, MOS, PNP, NPN et LCR – Écran LCD rétroéclairé avec étui – Noir

Vous êtes amateur d’électronique, réparateur ou professionnel, et vous avez besoin d’identifier rapidement et automatiquement les composants électroniques (transistors, diodes, MOSFET, condensateurs, résistances) sans vous prendre la tête avec les schémas de brochage ? Ce testeur de transistors multifonctionnel est l’outil qu’il vous faut. Il détecte et analyse automatiquement les transistors bipolaires (NPN, PNP), MOSFET (canal N et P), diodes, triodes, résistances, condensateurs (mesure ESR), et autres composants passifs. Il identifie le brochage (base, collecteur, émetteur, grille, drain, source) et affiche les paramètres clés : gain (hFE), tension de seuil (Vth), capacité, résistance, etc. L’écran LCD rétroéclairé 128x64 offre une lecture claire. Fonctionnement sur pile 9V (non incluse) ou batterie Li-ion 8,4V. Alimentation automatique (s’éteint après inactivité). Livré avec étui de protection (selon option – vérifier l’annonce). Parfait pour les laboratoires d’électronique, ateliers de réparation (téléphones, ordinateurs, cartes mères), bancs de test, makers, hobbyistes, enseignants et étudiants. Un outil indispensable pour diagnostiquer les composants en quelques secondes.

✅ Ce que vous allez adorer de ce testeur de composants :

• Détection automatique des composants (NPN/PNP, MOSFET, diodes, triodes, résistances, condensateurs) → Placez le composant dans les broches ZIF (Zero Insertion Force) (ou sur les bornes selon modèle), appuyez sur le bouton, et le testeur identifie automatiquement le type de composant, son brochage et ses caractéristiques principales (gain, tension de seuil, capacité, etc.). Plus besoin de chercher les datasheets pour chaque petit composant.
• Mesure ESR des condensateurs et test des capacités (jusqu’à plusieurs milliers de µF) → Ce analyseur de composants peut mesurer la capacité des condensateurs (de quelques pF à plusieurs milliers de µF) et également estimer leur ESR (Equivalent Series Resistance). Indispensable pour diagnostiquer les condensateurs chimiques vieillissants (cartes mères, alimentations) qui ont un ESR élevé (à remplacer). Un gain de temps et d’argent.

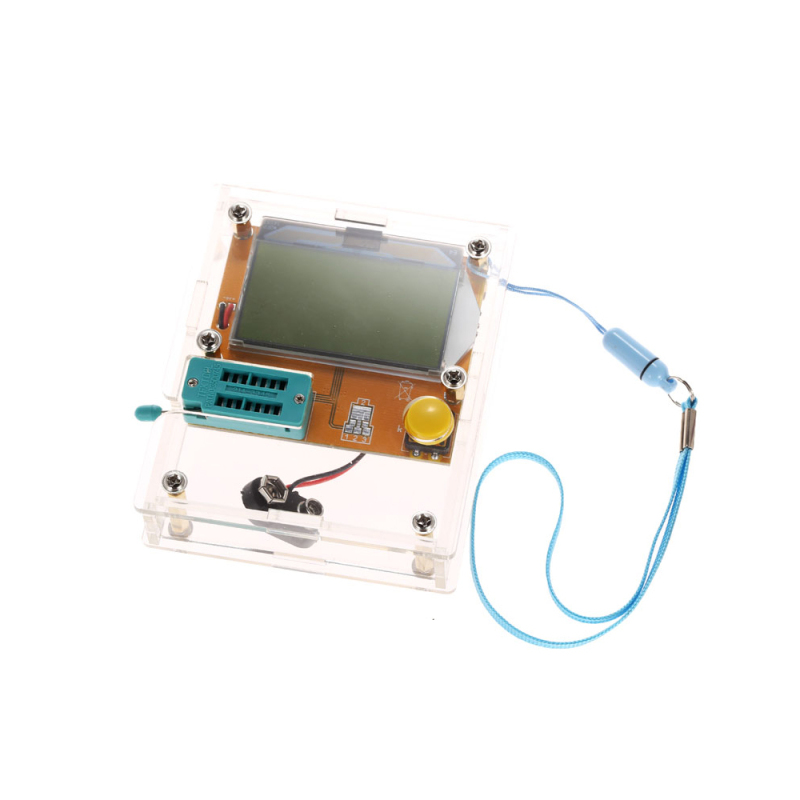

• Écran LCD rétroéclairé 128x64 (résultats clairs, même en faible lumière) → L’écran graphique affiche en texte les informations : type de composant, brochage (ex : B=pin1, C=pin2, E=pin3), paramètres mesurés (hFE, Vbe, Rds(on), C, etc.). Le rétroéclairage jaune-vert permet de lire confortablement dans un atelier sombre. Finis les résultats ambigus des multimètres.
• Fonctionnement sur pile 9V ou batterie Li-ion (autonomie prolongée, arrêt automatique) → Alimenté par une pile 9V (6F22) non incluse (ou deux batteries Li-ion 18650 en série pour 8,4V – non incluses). Le testeur s’éteint automatiquement après une période d’inactivité pour économiser l’énergie. Le courant de veille est très faible (< 20 nA). Une autonomie de plusieurs mois.
• Format compact avec étui de protection (transport et rangement faciles) → Le testeur est livré avec un étui rigide ou une boîte de protection (selon option choisie – « tester with case »). Cela protège le circuit imprimé des chocs et de la poussière. Idéal pour l’emporter dans sa sacoche d’outils électronique ou le ranger sur l’établi. Dimensions réduites (6,5 x 6,5 cm pour le circuit nu).

📍 Où et quand utiliser ce testeur de composants (4 exemples concrets) :

• Diagnostic de panne sur cartes électroniques (ordinateurs, télévisions, alimentations) → Vous soupçonnez un transistor MOSFET mort, un condensateur gonflé, une diode HS sur une carte mère d’ordinateur, une alimentation à découpage ou un écran LCD. Déssoudez le composant (ou testez-le hors circuit si possible), placez-le dans le testeur, et en 2 secondes vous saurez s’il est bon ou défectueux. Un gain de temps énorme pour les réparateurs.
• Tri et identification de composants électroniques (atelier, labo, rangement) → Vous avez une boîte remplie de composants non identifiés (transistors récupérés, condensateurs sans étiquette). Ce testeur multifonction identifie automatiquement le type, le brochage et les caractéristiques. Fini le temps perdu à chercher sur Google.
• Apprentissage de l’électronique pour les étudiants et amateurs (découverte des composants) → Pour les enseignants, étudiants ou autodidactes, cet analyseur de composants est un outil pédagogique formidable. Il permet de vérifier le type d’un transistor NPN vs PNP, de mesurer le gain réel (hFE) d’un transistor bipolaire, ou de voir l’effet de la température sur une résistance. Il rend l’apprentissage plus concret.
• Contrôle qualité dans un petit atelier de production ou de réparation → Les ateliers de réparation (téléphones, consoles, électronique embarquée) doivent parfois vérifier les composants neufs avant montage (inspection des lots). Ce testeur rapide permet de trier les transistors ou MOSFET défectueux et d’éviter des retours coûteux. Son faible coût le rend accessible même aux petites structures.

📐 Fiche technique (à vérifier avant achat) :
Nom du produit : Testeur de transistors multifonctionnel (GM328A / STC / LCR-T4 / variante STC selon version – ici générique)
Affichage : Écran LCD 128×64 pixels avec rétroéclairage (jaune-vert)
Alimentation : Pile 9V (6F22) – non incluse (ou batterie Li-ion 8,4V – assemblage maison possible)
Courant de veille : 20 nA (économie d’énergie) – arrêt automatique après inactivité
Durée de test : Environ 2 secondes (jusqu’à 1 minute pour les condensateurs de forte capacité)
Composants détectables : Transistors bipolaires (NPN, PNP), MOSFET (canal N et P), diodes (double diode, thyristor ?), triodes, résistances (mesure ohms), condensateurs (capacité + ESR), inductances, etc.
Paramètres mesurés : Gain (hFE), tension base-émetteur (Vbe), tension de seuil (Vth de MOSFET), capacité, ESR, résistance, etc.
Détection automatique du brochage : Oui (affiche les numéros de broches correspondant au composant placé)
Dimensions du circuit nu (sans boîtier) : 6,5 x 6,5 x 1,3 cm – avec étui : 9,8 x 8,3 x 2,4 cm
Poids : 44-137 g selon version (avec/sans étui)
Contenu du paquet : Testeur (circuit + écran), étui de protection (option), 1 notice en anglais (schéma, instructions), pas de pile

📦 Contenu du paquet :
✔ 1 testeur de transistors multifonctionnel (afficheur + carte électronique)
✔ 1 étui de protection rigide (selon option – vérifier « Tester with Case »)
✔ 1 manuel d’utilisation (en anglais – explications des fonctions, schéma)
✔ (Pile 9V non incluse – à acheter séparément)

⚠️ Ce que vous devez savoir avant d’acheter (pour éviter les retours) :
- La pile 9V n’est PAS incluse (prévoyez-en une) : Le testeur fonctionne avec une pile 9V (type 6F22) alcaline (ou lithium, pas de rechargeable 9V trop faible). Cette pile n’est pas fournie. Sans pile, l’écran ne s’allume pas. Achetez une pile de marque (Duracell, Energizer) pour une autonomie maximale. Les piles rechargeables 9V ont souvent une tension plus basse (8,4V) – acceptables mais l’affichage peut être moins lumineux.
- L’étui de protection est une option (vérifiez le libellé « Tester with Case » ou « Tester only ») : Ce produit existe en deux versions : nu (seulement le circuit imprimé avec écran) ou avec étui rigide (boîtier de protection). La version « with case » protège mieux le circuit des chocs et de la poussière, mais elle est un peu plus chère. Vérifiez bien votre sélection avant de commander. Si vous prenez la version nue, le circuit est exposé (risque de court-circuit si posé sur un plan métallique).
- Le testeur ne peut pas tester les composants en circuit (il faut les déssouder) : Pour une mesure fiable, le composant doit être isolé du circuit. Si vous testez un transistor toujours soudé sur une carte mère, les autres composants (résistances, autres transistors) vont fausser les mesures. Déssoudez au moins une broche ou retirez le composant complètement. Le testeur n’est pas magique – il mesure ce qu’il voit.
- Ne jamais tester un condensateur chargé (risque de détruire le testeur) : Avant de tester un condensateur électrolytique (gros chimique), vous devez le décharger complètement (court-circuiter les broches avec une résistance de quelques ohms ou un tournevis isolé). Le testeur électronique peut être endommagé par une décharge brutale. C’est la cause numéro un de destruction de ces petits testeurs.
- La mesure ESR des condensateurs est indicative (précision limitée, mais très utile) : Le testeur multifonction mesure l’ESR avec une précision modérée (suffisante pour repérer un condensateur chimique mort (ESR très élevé). Ne vous attendez pas à la précision d’un pont RLC professionnel (fluke). Pour un usage de diagnostic (ESR > 5-10 ohms sur un condensateur 1000µF, c’est mauvais), c’est parfait.
- Manuel en anglais (pas de français garanti) : La notice est en anglais (parfois avec des erreurs). Vous trouverez facilement des tutoriels vidéo en français sur YouTube (recherchez « GM328A testeur transistor » ou « Tester LCR-T4 mode d’emploi »). L’utilisation est très simple : branchez la pile, insérez le composant, appuyez sur le bouton.
- Ne pas connecter de tension externe sur les broches de test : Le testeur ne doit JAMAIS être connecté à un circuit sous tension (ni alimenté par une source externe via les broches de test). Les broches ZIF sont destinées uniquement aux composants passifs hors tension. Toute tension externe (batterie, alimentation) détruira l’appareil.

🎯 Prêt(e) à identifier et analyser automatiquement vos composants électroniques (transistors NPN/PNP, MOSFET, diodes, résistances, condensateurs ESR) en quelques secondes, grâce à ce testeur multifonction compact à écran LCD rétroéclairé – un outil indispensable pour tout atelier de réparation, banc de test, laboratoire pédagogique ou projet DIY électronique (livré avec étui de protection et sans pile 9V) ?
Commandez dès maintenant ce testeur de transistors multifonctionnel – détection automatique NPN, PNP, MOSFET, diodes, résistances, condensateurs (capacité + ESR) – écran LCD 128×64 rétroéclairé – arrêt automatique – alimentation 9V (pile non incluse) – avec étui – pour électronique, réparation, hobby, éducation – livraison rapide à domicile.
