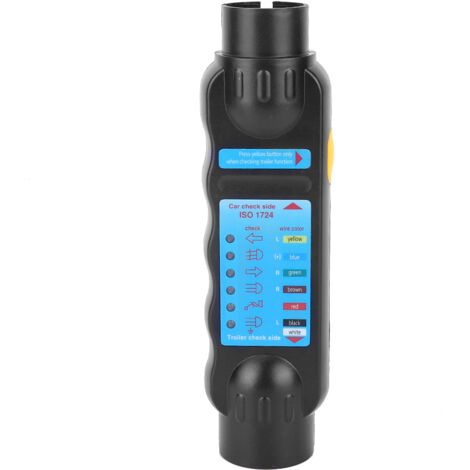

Testeur de prise de prise de remorque de camion à 7 broches, outil de Test de lumière de Circuit de câblage, résistance 12V

Caractéristiques:

1. Testeur de remorque pour connexion fiche et prise 7 pôles.
2. Utilisé pour tester si le câblage d'alimentation de la remorque est normal.
3. Avec 6 indicateurs LED pour une observation facile.
4. Montrez clairement tout défaut dans votre câblage sur votre voiture ou votre remorque.
5. Léger et portable, facile à utiliser, digne de votre confiance.

Spécifications:

Condition : 100 % neuf
Type d'article : Testeur de connexion de prise
Couleur : Montré comme image
Matériau : ABS + Cuivre
Comment tester la connexion d'une remorque (peut également être une caravane ou un porte-vélos )
1. Mettez la fiche dans la connexion du testeur.
2. Appuyez sur le bouton jaune sur le côté du testeur.
3. Si le câblage est bon, toutes les LED s'allument. la fonction de chaque LED est (selon iso 1724) :
A. Indicateur de main gauche (jaune)
B. Feu antibrouillard ou 12v (bleu)
C. Masse (blanc)
D. Indicateur de droite (pour vert)
E. Feu arrière droit (marron)
F. Feu stop gauche (rouge)
Feu arrière gauche (noir)

Liste de colis:

1 x testeur de connexion de prise

Remarque:

1. Mettez le testeur dans la prise de la voiture.2. Appuyez sur le bouton jaune sur le côté du testeur.3. Si le câblage est bon, toutes les LED s'allument. Refaites les étapes 4 comme précédentes.Vous pouvez également tester les fonctions de chaque broche de la prise.1. Allumer le clignotant gauche (après avoir mis la clé de contact).2. La LED correspondante doit clignoter avec la même fréquence. Si ce n'est pas le cas, le câblage de l'indicateur gauche est défectueux/cassé.3. Répétez les étapes 1 et 2 pour le clignotant droit, le feu arrière, le feu antibrouillard et les feux stop.4. La broche 2 peut être utilisée soit pour un feu antibrouillard, soit pour une connexion permanente 12V.5. Si une LED ne s'allume pas, c'est que le fil correspondant est défectueux. Si toutes les LED ne s'allument pas.
