Testeur de prise de courant pour camion et remorque, outil de test de résistance de circuit lumineux 12 V
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Description générale

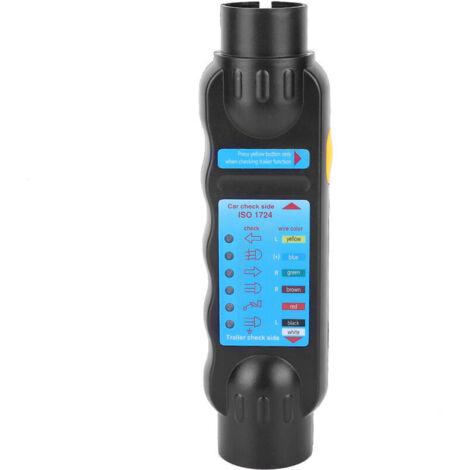

Le testeur de prise de courant est un outil essentiel pour vérifier le câblage des remorques et des caravanes. Il permet de tester les connexions des fiches et prises à 7 pôles, garantissant ainsi un fonctionnement optimal des circuits lumineux. Grâce à ses 6 indicateurs LED, il offre une visualisation claire des défauts éventuels dans le câblage de votre véhicule ou de votre remorque. Léger et portable, cet outil est facile à utiliser et fiable.Spécifications techniques
- Condition : 100 % neuf
- Type d'article : Testeur de connexion de prise
- Couleur : Montré comme image
- Matériau : ABS + Cuivre
Utilisation
Pour tester la connexion d'une remorque (ou d'une caravane ou d'un porte-vélos) :- Insérez la fiche dans la connexion du testeur.
- Appuyez sur le bouton jaune sur le côté du testeur.
- Si le câblage est bon, toutes les LED s'allument. Les fonctions de chaque LED sont les suivantes (selon ISO 1724) :
- A. Indicateur de main gauche (jaune)
- B. Feu antibrouillard ou 12V (bleu)
- C. Masse (blanc)
- D. Indicateur de droite (vert)
- E. Feu arrière droit (marron)
- F. Feu stop gauche (rouge)
- G. Feu arrière gauche (noir)
- Pour tester les fonctions de chaque broche de la prise, allumez le clignotant gauche (après avoir mis la clé de contact) et vérifiez que la LED correspondante clignote avec la même fréquence.
- Répétez les étapes pour le clignotant droit, le feu arrière, le feu antibrouillard et les feux stop.
- La broche 2 peut être utilisée pour un feu antibrouillard ou pour une connexion permanente 12V.
- Si une LED ne s'allume pas, cela indique un fil défectueux.
Caractéristiques
- MarqueAUTRES
- Longueur1 cm
- Largeur1 cm
- Réf. ManoManoME98294980
- MMID645753599783
Questions fréquentes
Pour vérifier le câblage, insérez la fiche dans le testeur et appuyez sur le bouton jaune. Si toutes les LED s'allument, le câblage est bon. Si une LED ne s'allume pas, cela indique un fil défectueux.
Chaque LED indique une fonction spécifique : le jaune pour l'indicateur de main gauche, le bleu pour le feu antibrouillard, le blanc pour la masse, le vert pour l'indicateur de droite, le marron pour le feu arrière droit, le rouge pour le feu stop gauche, et le noir pour le feu arrière gauche.
Pour tester les clignotants, allumez le clignotant gauche après avoir mis la clé de contact et vérifiez que la LED correspondante clignote avec la même fréquence. Répétez cette opération pour le clignotant droit, ainsi que pour les feux arrière et les feux stop.
